常德工业有机废气处理设备 活性炭吸附脱附催化燃烧装置基本原理：

    根据吸附（效率高）和催化燃烧（节能）两个基本原理设计，采用双气路连续工作，一个催化燃烧室，2个或2个以上吸附床交替使用。先将有机废气用活性炭吸附，当快达到饱和时停止吸附，然后用热气流将有机物从活性炭上脱附下来使活性炭再生；脱附下来的有机物已被浓缩（浓度较原来提高几十倍）并送往催化燃烧室催化燃烧成二氧化碳及水蒸气排出。当有机废气的浓度达到2000PPm以上时，有机废气在催化床可维持自燃，不用外加热。燃烧后的尾气一部分排入大气，大部分被送往吸附床，用于活性炭再生。这样可满足燃烧和吸附所需的热能，达到节能的目的。再生后的可进入下次吸附；在脱附时，净化操作可用另一个吸附床进行，既适合于连续操作，也适合于间断操作。

   吸附过程：有机废气在引风机作用下先通过2级袋式过滤器预处理去除粉尘颗粒和杂物，然后再通过活性炭吸附单元被吸附净化，达到排放要求。

   脱附过程：当活性炭吸附床快达到饱和时停止吸附，然后用热气流将有机物从活性炭上脱附下来使活性炭再生。

  常德工业有机废气处理设备设备说明：

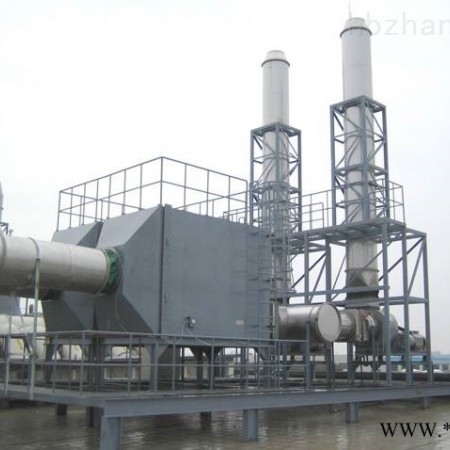

  活性炭吸附-催化燃烧脱附再生设备

   （1）吸附： 活性炭吸附处理有机废气是利用活性炭微孔能吸收有机性物质的特性，把大风量低浓度有机性废气中的有机溶剂吸附到活性炭中并浓缩，经吸附净化后的气体达标直接排空。其实质是一个物理的吸附浓缩的过程。并没有把有机溶剂处理掉。
   （2）脱附：采用热脱附法，脱附时，燃烧炉电加热管将空气加热，在风机带动下吹送至活性炭箱中，将机溶剂从活性炭中脱附出来，并把经浓缩后的高浓度废气吹送至催化燃烧床中。在催化剂的作用下，有机性物质在～250℃的催化起燃温度低温化学燃烧，因此安全可靠，*解决活性炭的二次污染问题并再生。
活性炭吸附—催化燃烧脱附把两者的优点有机地结合起来。先利用活性炭进行吸附浓缩，当活性炭吸附接近饱和时，利用电加热启动催化燃烧设备，并利用热空气加热活性炭吸附床，当催化燃烧反应床加热到～250℃，活性炭吸附床局部达到60～100℃时，从吸附床解吸出来的高浓度废气就可以在催化反应床中进行低温氧化反应。反应后的高温气体经换热器换热，一部分回用送入活性炭吸附床进行脱附，另一部分排入大气。脱附出来的废气经换热器换热后温度迅速提高，降低了催化燃烧的启动电功率，从而使催化燃烧装置及脱附过程达到小功率运行。

原理说明：

 催化燃烧法：它是利用催化剂做中间体，使有机气体在较低的温度下，变成无害的水和二氧化碳气体，即：

 本装置由主机、引风机及电控柜组成，净化装置主机由换热器、催化床、电加热元件、阻火器等组成，其工艺流程示意图如下：
