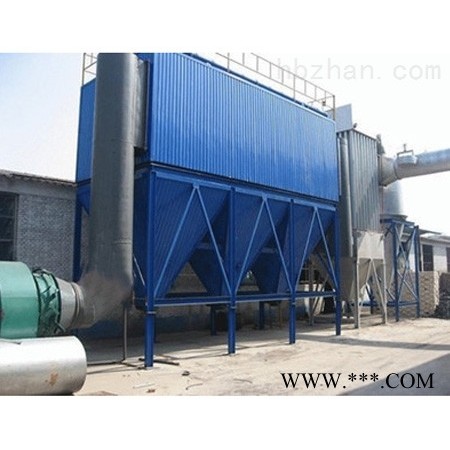

杭州粉尘废气处理 脉冲布袋除尘器

脉冲布袋除尘器由灰斗、上箱体、中箱体、下箱体等部分组成，上、中、下箱体为分室结构。工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管-排风道，经排风机排至大气。 清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过的状态(分室停风清灰)。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰，切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降至灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，使滤袋清灰*，并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。

1、杭州粉尘废气处理 脉冲布袋除尘器 采用分室停风脉冲喷吹清灰技术，克服了常规脉冲除尘器和分室反吹除尘器的缺点，清灰能力强，除尘效率高，排放浓度低，漏风率小，能耗少，钢耗少，占地面积少，运行稳定可靠，经济效益好。适用于冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。

2、由于采用分室停风脉冲喷吹清灰，喷吹一次就可达到*清灰的目的，所以清灰周期延长，降低了清灰能耗，压气耗量可大为降低。同时，滤袋与脉冲阀的疲劳程度也相应减低，从而成倍地提高滤袋与阀片的寿命。

3、检修换袋可在不停系统风机，系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈，密封性能好，牢固可靠。滤袋龙骨采用多角形，减少了袋与龙骨的磨擦，延长了袋的寿命，又便于卸袋。

4、采用上部抽袋方式，换袋时抽出骨架后，脏袋投入箱体下部灰斗，由人孔处取出，改善了换袋操作条件。

5、箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油检漏，漏风率很低。

6、进、出口风道布置紧凑，气流阻力小。

1、脉冲布袋除尘器按滤袋不同直径、每室滤袋的不同布置、过滤面积的不同，分成三种不同的系列，以室为单位组合成排，分成单排列和双排列：

a.分单排和双排，脉冲喷吹压力可为低压(0.2-0.3Mpa),亦可为高压(0.4-0.5Mpa)，由用户选用。

b.只有双排布置，脉冲喷吹压力一般设计为低压(0.2-0.3Mpa)。

c.只有双排布置，脉冲喷吹压力为高压(0.4-0.5Mpa)。 如用户有特殊要求，亦可按用户意见设计特殊型。

2、除尘器出口粉尘浓度一般允许为30g/Nm3以下，如有特殊要求，可按用户要求设计。

1.过滤速度的选择：过滤速度是脉冲布袋除尘器选型的关键因素，应根据烟尘或粉尘的性质、应用场合、粉尘粒度、粘度、气体温度、含水份量、含尘浓度及不同滤料等因素来确定。 当粉尘粒度较细，温、湿度较高，浓度大，粘性较大宜选低值。如≤1m/min；反之可选高值，一般不宜超过1.5m/min。对于粉尘粒度很大，常温、干燥、无粘性，且浓度极低，则可选1.5～2m/min。 过滤速度选用时，应计算在减少一室（清灰时）过滤面积时的净过滤风速不宜超过上述数值。

2.过滤材料：应根据含尘气体的温度、含水份量、酸、碱性质、粉尘的粘度、浓度和磨啄性等高低、大小来考虑。 一般在含水量较小，无酸性时根据含尘气体温度来选用，常温或≤130°C时，常用500～550g/m2的涤纶针刺毡。<250°C时，选用芳纶诺梅克斯针刺毡或800g/m2玻纤针刺毡或800g/m2纬双重玻纤织物或氟美斯[FMS]高温滤料（含氟气体不能用玻纤材质）。 当含水份量较大，粉尘浓度又较大时，宜选用防水、防油滤料（或称抗结露滤料）或覆膜滤料（基布应是经过防水处理的针刺毡）。当含尘气体含酸、碱性且气体温度≤190°C，常选用莱通（Ryton聚苯硫醚）针刺毡。气体温度≤240°C，耐酸碱性要求不太高时，选用P84（聚酰亚胺）针刺毡。 当含尘气体为易燃易爆气体时，选用防静电绦纶针刺毡，当含尘气体既有一定的水份又为易燃易爆气体时，选用防水防油防静电（三防）绦纶针刺毡。

3.控制仪：脉冲布袋除尘器清灰控制采用PLC微电脑程控仪，分定压(自动)、定时(自动)，手动三种控制方式。 定压控制：按设定压差进行控制，除尘器压差超过设定值，各室自动依次清灰一遍。 定时控制：按设定时间，每隔一个清灰周期，各室依次清灰一遍。 手动控制：在现场操作柜上可手动控制依次各室自动清灰一遍，也可对每个室单独清灰。 由用户选定控制方式，用户无要求时，则按定时控制供货。

1、按设备基础图样施工，做好设备安装的混凝土基础。

2、待基础混凝土达到标准强度后，按下列步骤安装好除尘器。

①除尘器基础

②下箱体

③上箱体

④风机、电机

⑤清灰装置

⑥气包电磁阀

⑦滤笼、滤袋

⑧连接电源

⑨密封检查、安装质量检查

1、做好设备空负荷运行调试前准备工作。

2、按下列步骤进行调试：

⑴、调整清灰控制器，确保电磁脉冲阀动作顺序正确，清灰各单元顺序正确。

⑵、检查电磁脉冲阀和电控部分伏数（24V或220V），

⑶、检查设备上密封件有无松动或脱落。

⑷、喷吹用压缩空气压力应保持在5～7㎏/cm。

⑸、检查设备上电机及机械传动部分运转是否正常。

⑹、检查设备上袋笼和滤袋安装是否牢固。

⑺、进行设备空负荷运行调试，要求各部分运转正常。

⑻、进行设备带负荷运行调试。要求各部分运转正常，并根据设备运行阻力的变化调整清灰周期（阻值法或定时法）。

（一）就地操作

合上电源开关，电源指示灯亮,将就地远程切换开关切换至就地位置（即将切换开关左旋到底）,按风机启动钮,风机起动运行,观察风机转向是否正确,待风机转向正常后,即可投入正常除尘工作,过一段时间如需清灰和出灰（如带空压机的先开空压机后清灰）,则按“清灰启动”纽,脉冲阀分别打开清灰,螺旋机、排灰阀也同时工作,如需结束清灰工作,则按“清灰停止”钮,若终停止除尘工作,则按“风机停止”钮即可。

（二）远程控制

将就地远程切换开关切换至程控位置（即将切换开关右旋到底）,远程启动机组短干接点HJ送达,风机运行(如带空压机，空压机同时运行),只要风机转向正确,即可投入正常除尘,此时实行定时清灰控制,即除尘运行一段时间(约1～2小时可调)，清灰控制自动投入，投入后螺旋机、排灰阀都自动工作 (约2分钟可调)，工作一段时间后， 自动停止清灰，然后再进入下一个自动除尘、清灰，排灰的循环，直到远程停止机组短干接点TJ送达, 机组停止。

（三）注意事项：

1、除尘器机组实现在线清灰控制；

2、机组定时清灰间隔时间和在线清灰的时间由时间继电器（可调）自动执行；

3、清灰前要注意打开空压机和设备气包上阀门，要有气源和压力。
