涂装喷涂废气处理设备

涂装喷涂废气处理设备适用范围:适用于电镀生产、钢铁厂、食品厂、表面处理、单晶硅酸洗、半导体清洗、电子制造、漆包线、喷漆喷涂、涂装生产等行业及领域。

在喷漆涂装过程中高压空气喷射的油漆绝大部分停留在工件上，其他未到达喷涂表面的喷雾微粒与溶解喷漆微粒的水珠悬浮在空气中，以及喷涂过程中产生的挥发性有机化合物形成喷漆废气污染环境。

由于不同油漆涂料所用溶剂不同，因而在喷涂过程中产生的废气组分也不同。以汽车喷涂为例检测出15种VOCs，包括苯系物(甲苯、二甲苯等)、酯类(乙酸乙酯、乙酸丁酯等)、酮类(甲基异丁基酮)和醚类(乙二醇丁醚)等。

不同油漆以及采用不同工艺生产的涂料其VOCs成分及比例也大不相同。因此喷漆废气处理要根据产生的VOCs种类不同选择适宜的净化技术。

1、湿式净化法

湿式净化法是依据相似相溶原理，通过溶剂吸收(或者化学吸收)喷漆废气中的漆雾，常用的湿式净化法有水帘式、无泵水幕式、文丘里式、水旋式等处理净化法。

（1）水帘式净化法

水帘式净化法是经过水泵循环喷淋产生流动的帘状水层，水幕捕集飞散的漆雾，工艺流程如图1所示。


一般大型水帘式喷漆室将水帘斜坡放置在室底，通过循环水泵调节水帘形状，当喷漆气流通过水帘时，漆雾被附着留下。

涂装喷涂废气处理设备工艺流程说明：
首先，废气由干式过滤器下方的废气入口进入干式过滤器，然后经过干式过滤器的过滤纸除油漆漆雾粉尘处理，使干式过滤器出来的气体只是一些洁净的有机化学成分。然后，经过干式过滤器的有毒的气体进入光氧催化废气处理设备，进行一系列的化学氧化还原反应，后生成无毒害的二氧化碳和水排出。然后从光氧催化废气处理装置出来的洁净气体通过风机从出风口安全的排放到大气中。
干式漆雾过滤材料是专门开发出来的适用漆雾净化特点的材料，采用多层阻燃纤维复合而成，漆雾粉尘不易黏结，过滤时纤维对漆雾粒子起拦截、碰撞、扩散、吸收等作用将漆雾粒子阻挡在滤层外表，达到一定阻力后，自动反冲洗将漆雾排除。

喷漆废气的危害：

      分析可知，来自喷漆室、晾置室、调漆间、面漆污水处理间的废气，为低浓度、大流量常温废气，污染物的主要组成为芳香烃、醇醚类、酯类有机溶剂。对照《大气污染综合排放标准》，这些废气的浓度一般在排放限值以内，为应对标准中排放速率要求，多数汽车厂采取高空排放的办法。这种办法虽然可以满足目前排放标准，但废气实质上是未经处理稀释排放，一条大型的车身涂装线每年排放的气体污染物总量可能高达数百吨，对大气造成的危害非常严重。

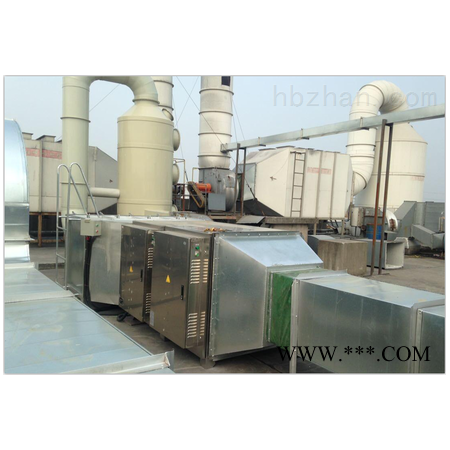

产品实物图：
