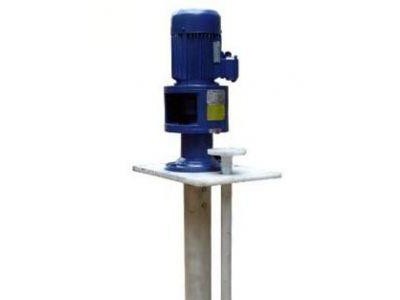

上海申欧耐腐蚀泵厂25FY-18防爆型耐腐蚀塑料液下泵液下深度1.5米
| 是否提供加工定制 | 是 |
|---|---|
| 流量 | 3.6（m3/h） |
| 排出口径 | 25 |
| 驱动方式 | 电动 |
| 吸入口径 | 25 |
| 性能 | 耐腐蚀 |
| 扬程 | 18（m） |
| 用途 | 化工泵 |
| 轴功率 | 2.2 |
| 转速 | 2900 |
| 泵轴位置 | 边立式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 申欧 |
| 型号 | 25FY-18 |
■产品概述
氟塑料合金是当今世界最优秀的耐腐蚀材料。我单位选用该材料生的的FYS型耐腐蚀液下泵系立式单级单吸离心泵，具有特强的耐腐蚀性能，且机械强度高，不老化，无毒素分解。用于输送任意浓度的酸、碱液、氧化剂等不含固体颗粒及不易结晶的腐蚀液体。主要解决强腐蚀介质输送问题。
■主要特点
该泵为立式结构，泵体、叶轮部分浸没在液体里，故占用较小面积，轴封无泄漏现象，因而适用于输送介质温度为-5℃至105℃腐蚀性液体。泵的转向应按泵所指方向启动。不能反转运行，启动时泵体必须淹没在液体中.
■ 材质结构图
A增强聚丙烯 B聚偏二氟乙烯 C聚四氟乙烯
■性能参数
型 号 | 流量 | 扬程 | 出口直径 | 电机功率 | 转速 | 液下长度 |
m3/h | m | mm | kw | r/min | m | |
25FYS-10 | 1.5 | 10 | 20 | 1.5 | 2900 |
300 至 2500 |
25FYS-18 | 3.6 | 18 | 20 | 2.2 | 2900 | |
40FYS-15 | 5 | 15 | 32 | 3 | 2900 | |
40FYS-20 | 10 | 20 | 32 | 3 | 2900 | |
40FYS-30 | 10 | 30 | 32 | 4 | 2900 | |
40FYS-40 | 10 | 40 | 32 | 5.5 | 2900 | |
50FYS-20 | 15 | 20 | 40 | 3 | 2900 | |
50FYS-25 | 15 | 25 | 40 | 4 | 2900 | |
50FYS-30 | 15 | 30 | 40 | 5.5 | 2900 | |
50FYS-40 | 15 | 40 | 32 | 7.5 | 2900 | |
50FYS-50 | 15 | 50 | 32 | 7.5 | 2900 | |
65FYS-32 | 29 | 32 | 50 | 11 | 2900 | |
65FYS-40 | 29 | 40 | 40 | 11 | 2900 | |
80FYS-20 | 50 | 20 | 65 | 11 | 2900 | |
80FYS-30 | 50 | 30 | 65 | 15 | 2900 | |
80FYS-34 | 50 | 34 | 65 | 15 | 2900 | |
80FYS-40 | 50 | 40 | 50 | 18.5 | 2900 | |
100FYS-32 | 100 | 32 | 80 | 22 | 2900 | |
100FYS-40 | 100 | 40 | 80 | 22 | 2900 | |
50FYS-50 | 7.5 | 12.5 | 32 | 2.2 | 1450 | |
65FYS-40 | 14.5 | 10 | 40 | 3 | 1450 | |
80FYS-40 | 25 | 10 | 50 | 4 | 1450 | |
100FYS-40 | 50 | 10 | 80 | 5.5 | 1450 |
■使用注意事项
拆卸与装配
1、如更换或检查叶轮，可关闭出阀门，卸去法兰连接螺栓和底板连接螺栓，用起重工具将泵吊出容器。
2、将底板垂直在固定的支架上，卸去泵体的所有螺栓，取出泵盖和叶轮螺母，用双锤轻击泵体，即可卸下叶轮。
3、更换流动轴承则底板不动，只要卸去电机及相应支架，卸去泵联轴器、压盖、圆螺母，取也轴套体。
4、装配与拆卸的次序相反，注意轴上配件的同心度。
安装、使用、维修
1、 泵组装后，盘动联轴器，看是否转动灵活。检查是否有金属摩擦声，各部件螺母是否旋紧。
2、 检查泵轴和电机轴的同心度，上下联轴器外圆左右差数不得超过0.1mm，联轴器端面间隙保持1～2.5mm。
3、 泵的吸入口到容器底部之间距离为吸入口径的2～3倍。泵体与器壁距离应大于口径的2.5倍。
4、 泵的出液管路，应另设支架支撑，其重量不允许支撑在泵上。
5、 检查电机的旋转方向，使泵的旋转方向符合指示方向。
6、 关闭出口管路上的闸阀，接通冷却水管。
7、 超动电机，慢慢开启出口管闸阀到需要的位置，投入正常运转。
8、 经常检查泵与电机的情况，轴承温升不应超过75℃，轴承盒内应加足够黄油。
