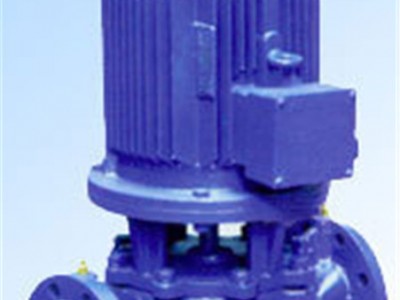

ISG80-250长沙东方立式单级单吸离心管道泵
| 输送介质 | 清水 |
|---|---|
| 级数 | 单级 |
| 是否跨境货源 | 否 |
| 材质 | 铸铁 |
| 流量 | 1.1---1450（m3/h） |
| 驱动方式 | 电动 |
| 性能 | 无泄露 |
| 扬程 | 7------150（m） |
| 用途 | 管道泵 |
| 原理 | 管道泵 |
| 泵轴位置 | 立式 |
| 叶轮结构 | 封闭式 |
| 叶轮吸入方式 | 单吸 |
| 品牌 | 湘楚东方 |
| 型号 | ISG80-250 |
供应ISG80-250、ISG80-250A、ISG80-250B卧式单级单吸管道离心泵
主要用途
1、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
2、ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
3、lSWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
4、lSWB卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。
产品概述
ISG 系列单级单吸立式管道离心泵，是本单位科技人员联合国内水泵专家选用 水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。
工作条件
1、吸入压力≤1.6MPa，或泵系统 高工作压力 ≤1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度<0.2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
产品特点
1、运行平稳：泵轴的 同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
3、噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
4、故障率低：结构简单合理， 配套，整机无故障工作时间大大提高。
5、维修方便：更换密封、轴承，简易方便。
6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
结构图
1、电动机：直接与水泵联接传送动力，采用 电机。
2、泵轴：与电机同轴，为电机加长轴，确保了轴的同心，使泵运转平稳。无噪音和振动现象，采用镀铬处理，增强了使用寿命。
3、挡水圈：防止因密封漏水而使电机进水。
4、机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封，运行寿命长，不渗漏，对轴无磨损，不积水垢，保证工作环境的整洁。
5、取压塞：可安装压力表直观监控泵的正常高效运行。
6、泵体：压出塞和吸入室采用 水力模型设计而成，既美观又高效，设有安装底脚，便于安装和运行稳固。
7、放气塞：灌泵时排净泵内空气，保证了泵的正常启动。
8、叶轮：采用 水力模型设计而成，具有高效率，可靠性好等特点。
| 型号 | 流量Q | 扬程 | 0效率 | 电机功率 | 转速 | 必需汽蚀余量 | 重量 | |
| H | η | P | n | (NPAH)r | (Kg) | |||
| (m3/h) | (L/s) | (m) | (%) | (kW) | (r/min) | (m) | ||
| 80-100 | 35 | 9.72 | 13.8 | 67 | 22 | 2,900.00 | 3 | 270 |
| 80-100 | 50 | 13.9 | 12.5 | 73 | 3 | 2,900.00 | 3 | 63 |
| 80-100 | 65 | 18.1 | 10 | 70 | 3 | 2,900.00 | 3 | 63 |
| 80-100A | 31.3 | 8.7 | 11 | 66 | 3 | 2,900.00 | 3 | 63 |
| 80-100A | 44.7 | 12.5 | 10 | 72 | 2.2 | 2,900.00 | 3 | 54 |
| 80-100A | 58 | 16.1 | 8 | 69 | 2.2 | 2,900.00 | 3 | 54 |
| 80-125 | 35 | 9.72 | 22 | 67 | 2.2 | 2,900.00 | 3 | 54 |
| 80-125 | 50 | 13.9 | 20 | 72.5 | 5.5 | 2,900.00 | 3 | 99 |
| 80-125 | 65 | 18.1 | 17 | 70 | 5.5 | 2,900.00 | 3 | 99 |
| 80-125A | 31.3 | 8.7 | 17.5 | 66 | 5.5 | 2,900.00 | 3 | 99 |
| 80-125A | 45 | 12.5 | 16 | 71 | 4 | 2,900.00 | 3 | 79 |
| 80-125A | 58 | 16.1 | 13.6 | 69 | 4 | 2,900.00 | 3 | 79 |
| 80-160 | 35 50 65 | 9.72 13.9 18. 1 | 35 32 28 | 63 71 70 | 7.5 | 2,900.00 | 3 | 105 |
| 80-160A | 32.7 46.7 61 | 9.1 13.0 16.9 | 30.6 28 24 | 62 70 69 | 5.5 | 2,900.00 | 3 | 105 |
| 80-160B | 30.3 43.3 56.3 | 8.4 12.0 15.6 | 26 24 21 | 69 | 4 | 2,900.00 | 3 | 98 |
| 80-200 | 35 50 65 | 9.72 13.9 18. 1 | 53.5 50 46 | 55 67 68 | 15 | 2,900.00 | 3 | 175 |
| 80-200A | 32.8 47 61 | 9.1 13. 1 16.9 | 47 44 40 | 54 66 67 | 11 | 2,900.00 | 3 | 165 |
| 80-200B | 30.5 43.5 56.6 | 8.5 12. 1 15.7 | 40.6 38 33.4 | 65 | 7.5 | 2,900.00 | 3 | 115 |
| 80-250 | 35 50 65 | 9.72 13.9 18. 1 | 83 80 72 | 52 59 60 | 22 | 2,900.00 | 3 | 240 |
| 80-250A | 32.5 46.7 61 | 9.0 13.0 16.9 | 73 70 63 | 52 59 60 | 18.5 | 2,900.00 | 3 | 210 |
| 80-250B | 30 43.3 56 | 8.3 12.0 15.6 | 62 60 54 | 58 | 15 | 2,900.00 | 3 | 185 |
| 80-315 | 35 50 65 | 9.72 13.9 18. 1 | 128 125 122 | 43 54 57 | 37 | 2,900.00 | 3 | 355 |
| 80-315A | 32.5 46.5 60.5 | 9.0 12.9 16.8 | 112.6 110 107.4 | 43 54 57 | 30 | 2,900.00 | 3 | 340 |
| 80-315B | 31 44.5 58 | 8.6 12.4 16. 1 | 102.5 100 98 | 53 | 30 | 2,900.00 | 3 | 340 |
| 80-315C | 29 41 53.6 | 1 11.4 14.9 | 98 85 83 | 51 | 22 | 2,900.00 | 3 | 275 |
| 80-350 | 35 50 65 | 9.72 13.9 18. 1 | 146 150 142 | 55 66 67 | 55 | 2,900.00 | 3 | 570 |
| 80-350A | 31 44.5 58 | 8.6 12.4 16. 1 | 138.4 142 134.8 | 65 | 45 | 2,900.00 | 3 | 470 |
| 80-350B | 29 41 53.6 | 1 11.4 14.9 | 131.4 135 127.8 | 63 | 37 | 2,900.00 | 3 | 440 |
