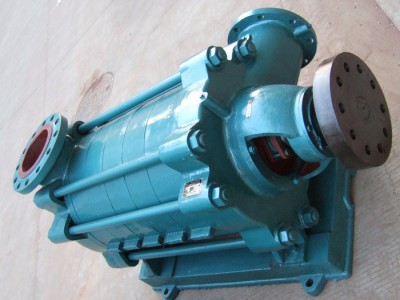

DF360-40*5煤矿不锈钢耐腐蚀泵

一、概述

DF型不锈钢耐腐蚀离心泵：供输-20℃~105℃，不含固体颗粒，有腐蚀性的液体，泵的进口允许压力为0.59Mpa。DF型泵除DF155-30型泵和DFHG型泵为水平吸入，垂直吐出外，其余型号的泵均为垂直吸入、垂直吐出。

二、性能范围（设计点）
流量：6.3～600m3/h
扬程：17～650m

三、 型号说明：
DF280-43×5：

“DF”－表示单级、多吸、节段式耐腐蚀离心泵

“280”－表示泵的流量（m3/h）

“43－表示泵的单级扬程（m）

“5”－表示级数。
150DF30×5：

“150”－表示泵的吸入口直径（mm）

“DF”－表示单级、多吸、节段式耐腐蚀离心泵

“30”－表示泵的单级扬程（m）

“5”－表示级数。

四、结构说明图

五、泵的装配与拆卸

1. 泵拆卸时应注意的事项

1. 按停车顺序停车

2. 泵壳内液体（包括冷却水）应放掉；轴承部件是稀油润滑时，应放掉润滑油；

3. 拆去妨碍拆卸的附属管路，如平衡管、水封管等等管路和引线；

4. 拆卸应严格保护零件的制造精度不受损伤，拆卸穿杆的同时应将各中段用垫块垫起，以免各中段止口松动下沉将轴压弯。

2. 泵的拆卸顺序

1. 拧下吐出侧轴承端盖上的螺栓和吐出段、填料函体、轴承体三个部件之间的连接螺栓，卸下轴承端盖、轴承体等轴承部件；

2. 拧下轴上圆螺母并依次卸下轴承内圈、轴承压盖和挡圈后，卸下填料物（包括填料压盖、填料环、填料等在内）；

3. 依次卸下轴上的O型密封圈、轴套、平衡盘和键后，卸下吐出段、末级导叶、平衡环套等；

4. 卸下末级叶轮和键后，卸下中段、导叶，按此依次卸下各级叶轮、中段和导叶，直到卸下首级叶轮为止；

5. 卸下泵连轴器后，拧下吸入段和轴承体的联结螺母和轴承压盖上的螺栓后，卸下吸入段侧轴承部件；

6. 将轴从吸入段中抽出，拧下轴上固定螺母，依次将轴承内圈、O型圈、轴套等卸下；

7. 采用滑动轴承的泵，其拆卸顺序基本相同，仅在拆卸轴承部件时略有不同。

3. 泵的装配

泵的装配顺序一般按拆卸顺序相反方向进行，装配质量的好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数。装配时**注意以下几点：

1. 应保护好零件的加工精度和表面粗糙度，不允许有碰伤、划伤等现象，作密封用的二硫化钼要干净，坚固螺钉和螺栓应受力均匀；

2. 叶轮出口流道与导叶进口流道的对中性是依各零件的轴向尺寸来保证，流道对中性的好坏直接影响泵的性能，故泵的尺寸不能随意调整；

3. 泵装配完毕后，在未装填料前，用手动泵转子，检查转子在泵中旋转是否灵活，轴向窜动量是否达到规定要求；

4. 检查合格后压入填料，并注意填料环在填料室的相对位置。
