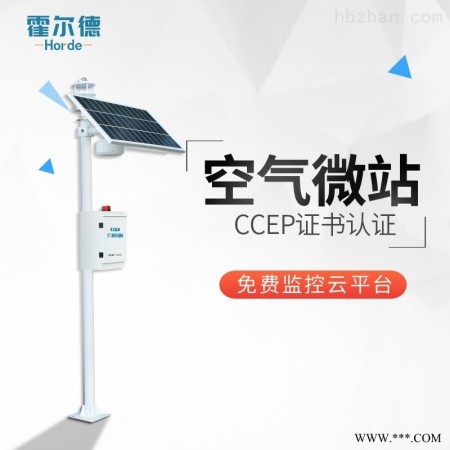

HED-AQ1 微型大气网格化设备-空气检测仪

微型大气网格化设备【HED-AQ1】空气质量监测站有两种原理：一种是光化学法，一种是传感器法。这两类监测原理的小型站，都包含主动式采样系统，质控系统，流量控制系统及前端除湿、温度控制等功能。整体硬件的精度比较接近大气站。因为精度相对较高，更适合作为地方管理、环境内部考核的工具，因为小型监测站数据可以标定和溯源，数据质量相对微站更加可靠。微站由于成本的影响，多数是通过扩散式或风散取样。系统内部并没有设计专门的采样、标定、质控系统，更多的是通过软件技术去模拟污染形成的过程。微站强调的则是看趋势，做预警。

微型大气网格化设备可在区域内全覆盖，实现高时空分辨率的大气污染监测，结合信息化大数据的应用实现污染来源追踪、预警预报等功能，为环境污染防控提供更为及时有效的决策支持。

产品特点

Ø 物联网功能：可连接我司服务器来实现手机和电脑远程监控、报警提醒和报警值设置等；

Ø 支持HJ212协议，用户可以自行链接对应平台

Ø 无线通信：支持2G、4G无线通信，数据上传

Ø 现场标定：产品可以现场进行标定，无需返厂标定

Ø 稳定算法：带数据处理算法，持续且稳定，CCEP认证

Ø 工业级的EMC模组，应对严酷的现场环境干扰；

Ø LED显示屏：可外接LED显示屏，显示清晰，结构简单，便于安装，抗干扰能力强

Ø 进口传感器，使用寿命长，灵敏度高，一致性好，具有优良的线性输出

Ø 自带温湿度补偿算法，精准监测温湿度变化

Ø 数字化、智能化、模块化/高精度、高灵敏度、高分辨率、高稳定性

Ø 可根据客户需求对监测因子进行自由扩展及组合，选择性多，且较为灵活

Ø 太阳能电池或市电供电，保障系统不间断稳定运行。

Ø 多种传感器灵活可配置，根据需求合理搭配

Ø 气体检测及颗粒物检测模块化设计，维护方便，减少运维工作量

产品现场安装固定

5.1安装环境

安装环境应尽量遵循微型环境监测系统的运行环境（包括环境温度、环境湿度、环境压力）要求。应尽量避免有机械震动、强电磁辐射、空气（风速）流动过快以及环境温度、环境湿度过高的区域。空气的流速过快会影响检测的响应时间和检测结果，环境温度、湿度过高会影响检测结果和传感器的使用寿命。

5.2安装位置

总体原则应考虑到被监测气体扩散空间、风向、环境温度、环境湿度、监测区域封闭性以及工艺压力和周围设备分布情况等因素。有人员值守或人员经常滞留的区域应优先考虑。

5.3大气网格指导安装

1、地基预埋，配预埋件施工

1）地笼中间框架为正方形21cm*21cm，高51cm，底部外边勾与勾距离31cm，如图5.31。预埋施工尺寸不低于50cm*50cm，深度40-43cm。

2）找准水平位置，以及合适方向放置预埋件，有一个正面方向朝南。浇筑预埋件时，注意不要把混凝土浇筑到穿线管内或者预埋件螺柱上。预埋件在土坑里位置要正，不要歪斜，并固定好预埋件，以防止浇筑混凝土时，预埋件的位置发生变化。如图5.32。
