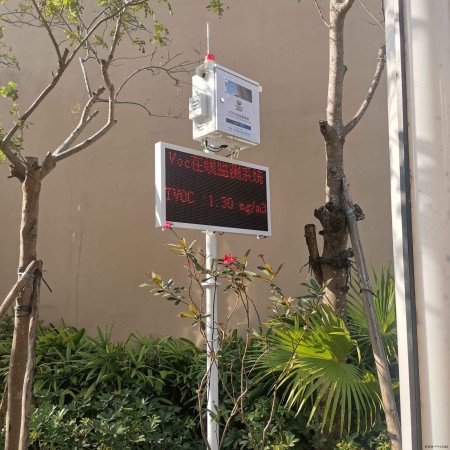

OSEN-VOCs 园区周边敏感点无组织气体TVOC实时监测方案

  在《大气污染防治行动计划》《打赢蓝天保卫战三年行动计划》中均明确提出了推进相关挥发性有机物监测及治理的条款。有关VOC限排行动计划主要涉及的行业，包括石化、化工、表面涂装、包装印刷等。而涂料、油墨、胶粘剂、清洗剂等涉及VOCs挥发的产品，在完善限值标准的同时也建议使用环保产品或低挥发性的产品替代。

  园区周边敏感点无组织气体TVOC实时监测方案依据环保行业标准和电气技术规范，结合国内外信息化监控系统的运行经验及VOC监测技术、计算机技术、数据库技术，无线通讯技术的发展水平和应用现状，充分考虑工业园区不同类型企业集中、VOC工序物料输送方式复杂、污染物排放方式无组织与有组织混杂等特点原则进行设计。设备在检测VOC气体的同时，还可以根据需求增加扬尘、气体、温度、湿度、风速、风向等参数。

参数规格：

（1）检测气体：VOC 气体；

（2）检测原理：PID原理；

（3）检测范围：0-1ppm,20ppm,50ppm,200ppm,2000ppm,6000ppm,10000ppm,0-5mg/m3；

（4）分辨率：0.01ppm（0～100 ppm）；0.1ppm（0～1000 ppm）；1ppm（大于 1000ppm）0.01%LEL、0.01%Vol

（5）检测方式：扩散式，泵吸式；

（6）安装方式：壁挂式固定安装；

（7）响应时间：T90≤30S；

（8）输出信号：三线制或四线制 4~20mA、继电器（无源或有源输出）、总线制RS485-RTU

（9）报警方式：1 路或 2 路无源触点（干节点）信号输出、报警点可设置，可选配分体式声光报警器工作环境：大气压±30%，-40℃～+70℃，更高温度环境使用需定制或选配预处理系统；

（10）相对湿度：≤95%RH（非凝露场合），更高湿度环境使用需定制或选配预处理系统；

（11）工作电压：12~30V（DC），单台标准电源为 24V，1A 或大于 1A 的直流开关电源、；

（12）稳压电源传感器寿命：催化燃烧 2～3 年，PID 原理 2～3 年，热导 5 年；

（13）防爆形式：隔爆型，防爆等级ExdⅡCT6；

（14）连接电缆：三线制 4~20mA 输出选三芯屏蔽电缆，RS485 输出选四芯，屏蔽层接大地

（15）电气接口：3/4NPT，可选 1/2NPT、M20X1.5；

（16）防护等级：IP65；

（17）外形尺寸：240×160×90mm 或 240×220×90（含声光报警器）

（18）重量：约 35kg。

园区周边敏感点无组织气体TVOC实时监测方案特点：

（1）防爆、防雷、防静电、防反接设计，抗 EMI、EMC 电磁干扰，抗脉冲浪涌电流冲击；

（2）符合防爆认证、CCEP环保认证等资质；

（3）系统集成度高，体积小，安装方便；

（4）多级预处理，减少环境干扰；

（5）自动存储数据，存储间隔可自定义；

（6）液晶大屏显示，触摸操作；

（7）多级预处理，延长设备使用寿命；

（8）内置大功率吸气泵，监测范围更广；

（9）显示实时数据曲线无线输出传输单元(DTU)，数据可联，

（10）设备保质期一年。
