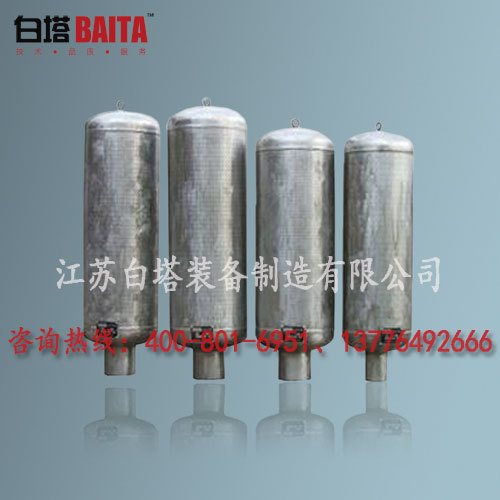

直销蒸汽高压消声器|消声器|锅炉排气消声器

蒸汽排放消音器、风声消音器

一、用途

本系列消声器，主要用于电力，化工、冶金，矿山、纺织工业锅炉蒸汽排放、风机等设备的有效消声。

二、特点

1、锅炉点火排汽消声器（TB型）

为抑制高压气流排放噪声，本型消声器系综合了**合理的消声原理所设计。高压蒸汽在消声器内经一次控流后进入降压体经大容积扩压后，从而形成低压蒸汽后喷出，在此过程中，气流内能部分转化成某种频率的声能，虽然其噪声功率大为削弱，但往往会因排汽偏离设计值等诸原因，使噪声仍然高于标准值。为此，在降压体外设计了一只双层结构的阻声罩，它系根据降压体所发出的剩余噪声的频谱特性所设计，用以有效的吸收剩余噪声。当用户按要求安装后，总消声量可达36~42分贝。

2、锅炉蒸汽安全门消声器（TA型）

对于锅炉等装置的安全门，其排汽既应避免过大的噪声，更应让气流顺利排出，为此，以往常见的多级节流及小孔喷注的消声手段即不宜采用，这种限制历来是安全门消声器的设计难点，也是安全门消声器消声相差的原因。本实用新型安全门消声器同样采用了抗、喷、阻的消声原理，其中以大孔扩容代替了直径较小的控流孔，在结构上更强化了抗、喷、阻消声效果，达到了理想的消声效果。

3、低压蒸汽消声器（TD型）

各工矿企业使用着大量0.13Mpa及以下的低压锅炉，在电站热力系统中也有着大量的低压热力装置，如背压式汽轮机、除氧器、辅助抽取器、汽轮油泵、锅炉连续排污、定期排污等。以上设备的排气管要求配置结构轻便、安装更方便的消声器。本公司针对不同的消声对象，设计有专用的消声器，可满足用户的要求。

4、吹灰管道消声器（TC型）

蒸汽锅炉及有关热力设备管道安装检修结束后，要进行对管道内杂物进行蒸汽冲扫，清理，在吹扫过程中将产生大量噪声。TC型消声器采用了三级消声结构，同样通过抗、喷、阻原理对噪音进行有效消声，在内部结构上有效融合了TB型、TA型的设计。

5、风机消声器（GF型）

本公司所生产的GF型风机消声器系列产品用于治理风机对环境所形成的空气动力性噪声的消声装置。供各类离心式及轴流式通风机进、出风道的消声之用。

该消声器系列产品为阻抗声流型。根据对发电厂各类风机运行现场的噪声源进行实际测试所取得的频谱特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据，可同时采用具有较大材料饰面的狭 矩形通道，以增强吸收效果。风机的噪声源在**大噪声级时，其频谱值往往不止一种，而对不同频谱带，对其消声量的要求也不相同。为此本产品采用了对高、中频噪声起消声左右的阻式结构及对中、低频噪声起消声左右的抗式结构，同 时在阻式通道中采用了高频机低频两种消声区，用以**大限度地增宽消声频带，以实现良好的消声效果。用户按要求安装本产品后，其极限噪声级将不超过85-90分贝。

三、常用型号说明

四、订货须知

1、使用对象（如锅炉点火排汽、安全门排汽、风机、除氧器排汽等）。

2、锅炉蒸发量、蒸汽压力、温度。

3、排放量：t/h

4、原有接口管径、壁厚。

5、用户只要提供的技术参数齐全，我公司可代为设计生产任何种类规格的消音器。

五、常规规格

1、锅炉点火排汽消音器

2、锅炉过热器、汽包安全门消音器（TA系列、过热蒸汽用）
