FT-SW3 河流水位在线监测系统 水位记录仪

河流水位在线监测系统

一、产品概述

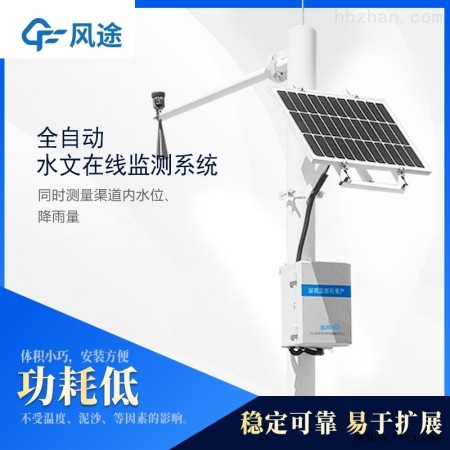

河流水位在线监测系统是一款基于微波技术的全自动水文在线监测系统，可同时测量渠道内水位、流量和降雨量。它采用先进的K波段平面雷达技术，通过非接触的方式测量水体的水位可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

二、应用领域

1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等水位、和雨量测量。

2、辅助水处理作业，如城市供水、排污监测等。

三、产品特点

1、适用于多种测量条件，不受腐蚀、泡沫影响，可以输出水位的测量数据。

2、水位采用平面阵列雷达天线，自带测量角度功能，设备体积小巧，安装方便。

3、方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。

4、不受大气中水蒸汽、温度和压力变化的影响

四、监测平台

1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录

3、支持实时数据展示与历史数据展示仪表板

4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5、支持短信报警及阈值设置

6、支持地图显示、查看设备信息。

7、支持数据曲线分析

8、支持数据导出表格形式

9、支持数据转发，HJ-212协议，TCP转发，http协议等。

10、支持数据后处理功能

11、支持外置运行javascript脚本

五、概要指标

供电电压：100mA（工作），＜1mA(休眠)；

工作电压：12V供电

运行温度：-35℃~60℃；

存储温度：-40℃~60℃；

野外防护等级：IP68

信号输出：RS485/MODBUS协议；

六、技术参数

水位测量

测距范围：0.4-40米

测距精度：±1cm

测距分辨率：1mm

间隔时间：1-5000min

流速测量

测距范围：0.15～15m/s

测速精度：±2%

速度分辨率：0.01m/s

雨量监测

测量范围：雨强0～4mm/min

测量精度：±0.2mm

分辨率：0.2mm

承雨口径：φ200mm

供电方式：太阳能电池板+蓄电池组合供电

支架高度：4米

工作环境：-20℃～80℃（不结冰状态）

七、安装注意事项

1、安装环境

测验渠段内无巨大块石阻水，无巨大漩涡、乱流等现象

测验渠段宜顺直、稳定、水流集中

测验渠段需硬化处理，测量断面宜规整

测验渠段应保持顺畅，防止漂浮物堆积

2、安装高度

建议安装高度3-4米
