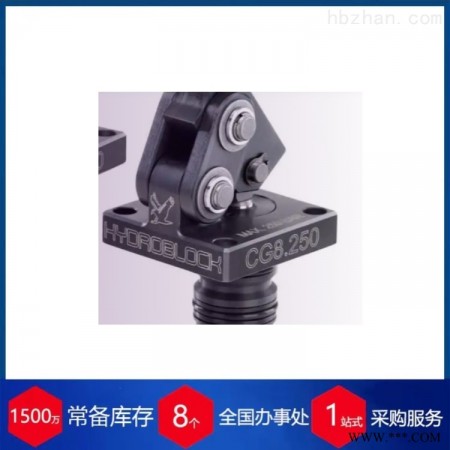

HPC 赫尔纳-供应的德国直采EHC摆动夹具-手夹

赫尔纳-供应的德国直采EHC摆动夹具

赫尔纳-供应的德国直采EHC摆动夹具

赫尔纳贸易优势供应,德国总部直接采购，近30年进口工业品经验,原装产品,支持选型，为您提供一对一好的解决方案：货期稳定，快速报价，价格优，在中国设有8大办事处提供相关售后服务.

EHC摆动夹具主要产品：

1.  液压夹紧元件

2.  拉压缸（块缸）

3.  液压圆形和伸缩油缸

4.  液压发生器（液压装置）

EHC摆动夹具产品型号：

l  HPC

EHC摆动夹具产品特点：

摆夹是拉式气缸，活塞由油压向下引导。在这里，夹紧臂旋转（摆动行程），然后执行线性行程（夹紧行程）。

基本上，以下情况适用：必须控制夹紧期间的油压，气缸的油排放畅通。

•  -可与市售的摆动夹具互换

•  的  2 或 3 滚珠导轨

•  大球 + 大球衣 = 强大的指南

•  -无过载保护

EHC摆动夹具产品应用：

EHC摆动夹具的工作压力

Hydroblock 摆动夹具可用于 30 - 500 bar 的工作压力。在情况下，我们会根据所需的工作压力调整密封件（例如，使用 50 bar 的低压密封件）。

EHC摆动夹具密封件

原则上，摆动夹具都配有聚氨酯密封件。FKM 密封件可用于的温度范围。如有应用，请咨询我们。

EHC摆动夹具功能

根据类型和尺寸，Hydroblock 摆动夹具有单作用(ew)或双作用 (dw)功能。在单作用气缸的情况下，松开行程在弹簧力的支持下发生。通过双作用，它以液压方式进行。

EHC摆动夹具液压油

夹紧元件均设计为使用符合 DIN 5 的矿物油基液压油。我们推荐符合 ISO VG32（+10° C 至 -60° C）的粘度。可以使用其他油，包括油（例如基于合成酯；HF），但请与我们协调使用。通常，夹紧元件具有不同的密封件。

EHC摆动夹具 分度槽

每个带补偿系统的摆动夹具都可以配备一个分度槽，以简化夹具臂的组装。

EHC摆动夹具带补偿系统的摆动夹具

补偿系统是对圆顶的引导。它使夹持臂即使在长时间的操作中也能地放置在夹持点上。因此，排除了夹紧臂在夹紧点上的错误支撑，不需要诸如夹紧臂上的附加导向装置或止动装置之类的辅助装置。

EHC摆动夹具优点：

夹持臂在工件上的重复精度 = +/-0.05°

工件变形显着减少

额外的夹紧臂导向装置

夹紧臂不会因偏转而不受控制的位置

使用寿命长 坚固的结构，带有大尺寸球和 梯形圆顶

正的活塞/环面积比允许在相同的夹紧力下使用小的尺寸或在相当尺寸 的情况下使用大的夹紧力

技术灵活性：与标准摆动夹具相比，可以使用大的夹紧臂或大的流量。

EHC摆动夹具带棱柱形导轨的摆动夹具

（HPC 系统）

HPC 系统也可以与带补偿系统的摆动夹具结合使用。它使夹紧臂可以被引导两次。

EHC摆动夹具直线导轨：使夹臂直线下降，同时在后部支撑夹臂。气缸发生小程度的偏转，横向或剪切力不会传递到工件上。

棱柱导轨：夹紧臂由横向导轨额外支撑，因此摆动夹具不会将任何扭矩传递到活塞杆，防止工件受到横向力。
