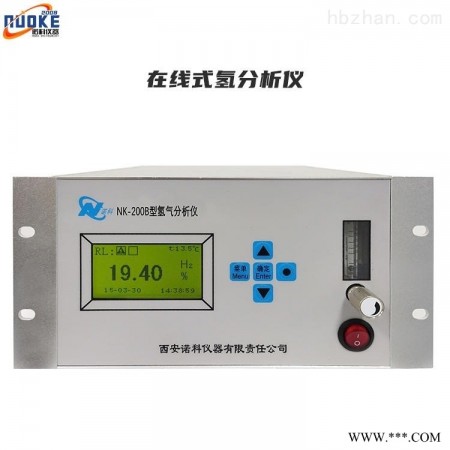

NK-200系列 氢气纯度分析仪 气体分析仪

ＮＫ－２００系列氢气纯度分析仪是利用气体不同的热导率来测量气体浓度。检测器内部有参比室和测量室，参比室内密封着参比（基准）气体。铂丝与外部定值电阻组合，形成电桥回路，恒定电流分别流过各铂丝，使之发热。被测组分中若浓度有变化，则试样气体的热导率会随之变动，从而使测量室铂丝的温度发生变化。将这种温度变化以电阻值变化的形式取出，就可以计算出被测气体的浓度

导热式气体分析仪技术参数：

测量组份：Ｈ２、Ａｒ等

检测范围：　０～９９．９９９％　（量程可选）；

精　度：≤＆ｐｌｕｓｍｎ；１％Ｆ．Ｓ；

分　辨率：０．０１％；

稳　定性：零点漂移≤＆ｐｌｕｓｍｎ；１％Ｆ．Ｓ／７ｄ；程漂移≤＆ｐｌｕｓｍｎ；１％Ｆ．Ｓ／７ｄ；

重　复性：≤＆ｐｌｕｓｍｎ；１％；

预热时间：≤３０ｍｉｎ；

响应时间：Ｔ９０≤１５Ｓ；

防护等级：ＩＰ６６；

样气流量：４０００ｍＬ／ｍｉｎ；

样气压力：０．０１ＭＰａ≤入口压力≤０．５Ｍｐａ

输出信号：４～２０ｍＡ标准信号，可与计算机实现双向通讯；

触点输出：双继电器输出２２０ＶＡＣ，１Ａ或２４ＶＤＣ，２Ａ；

工作环境：温度－１０℃～＋４５℃；湿度：≤９０％ＲＨ；

工作电源：（２２０＆ｐｌｕｓｍｎ；２２）　ＶＡＣ，（５０＆ｐｌｕｓｍｎ；５　）Ｈｚ；

热导式气体分析仪调校时应注意的问题：

１）分析期必定期校准。

２）分析期必须预热至稳定。

３）桥压和桥流要达到规定值。

３）标准气中的背景气热导率要与实际被发＊＊体的背景气热导率相同，否则要修正。

４）标准气流速要等于工作时被测气体流速。

５）要准确校准时，需多校几点
