NRJ 60/30EX 振动筛全自动清洗机，滤网清洗设备 特种清洗设备

防爆型振动筛全自动清洗机，滤网清洗设备

技 术 文 件

NRJ品牌 NRJ60/30EX防爆型高压自动洗釜系统，其设计、制造及检验反应釜内壁、容器等清洗需要。

设备名称：防爆型振动筛全自动清洗机，滤网清洗设备

设备品牌：NRJ

设备型号：NRJ 60/30 EX

防爆型高压自动振动筛清洗系统为固定式水射流高压清洗系统，结合高压水射流和高压旋转清洗核心技术，实现振动筛滤网自动化清洗.

本机组的供货范围：防爆电机、自动防爆控制系统、高压泵、接头、高压管道、高压溢流系统、安全阀系统、各种安全联锁保护、压力表、总体金属结构、旋转自动清洗系统、PLC智能联机控制系统等主要部件组成。

本机组根据客户需求定制，具有防爆功能，符合EX标准；

整体机架焊接，耐腐蚀，适应工厂环境特点；

固定式整机结构，现场运行更平稳。

安装调压阀，可随时调节使用压力，

超高压清洗机采用380伏，3相50赫兹低压供电。

第二节：清洁原理及产品介绍

1 .清洗原理：

高压水射流清洗是目前国际上占绝对优势的一项高技术清洗技术，它是将普通自来水通过高压加压到数百乃至数千大气压力。然后通过特殊的喷咀(孔径1~2mm)，以高的速度(300~500m/s)喷出的能量高度集中的水流。这些水流具有巨大的打击能量。它能除掉各类物体表面上附着的硬垢、漆、锈及管内的各种堵塞物。

 高压水射流清洗使用的介质是自来水，在清洗过程中不需添加任何清洗剂，因此对设备真正做到零腐蚀，对环境无污染。由于是靠水射流的冲刷、契劈及磨削等作用将垢物打碎脱落，因此对被清洗设备也无破坏。

2、 产品介绍:

由电源驱动的高压清洗设备。采用顶级工业核心配件精心打造，整机寿命长达10年以上，在规定的环境条件下能长期安全、可靠、平稳地运行，并能满足频繁起停以及满载情况下能安全启动和正常运行的各种工况要求。提供易于磨损、腐蚀、老化或需要调整、检查和更换的部件用品，并能比较方便地拆卸、更换和修理。

设备钢结构具有足够的刚度、强度和稳定性。所有材料在焊接前均进行喷砂处理。所有焊接部位保证焊缝平整美观，无裂缝、漏焊现象。

电动机采用金龙、皖南、南阳、新大中等品牌防爆电机,电机转速为1450rpm，软启动，防爆等级BT4。电机能效符合：GB/18613-2020能效标准2级

防爆电控柜品牌为华荣、汇民等品牌防爆电控实现就地控制，所有电气设备符合防爆标准，防爆等级BT4。电气设备防尘、防潮、防爆和防震等条件来选择。电气设备和线路的安装应采取防松措施。

各部件组装前从每个零部件内部清除全部加工垃圾，如金属切屑、填充物等，从内外表面清除所有渣屑、锈皮油脂。机架采用热镀锌外加烤漆。

高压清洗机组高速运转部位应采取减震消声措施，噪音标准为< 80 dB(A)

带有安全保护装置.

NRJ 60/30 EX      防爆型高压清洗机

第四节：设备主要特点

1. 一键联机启动按钮操作，旋转喷嘴定向清洗。

2. 设备可以通过设定工作压力。

3. 整个清洗站控制系统采用PLC控制。

4. 控制方式：就地联机控制。就地控制箱内装设转换开关，与振动筛电控箱实施联机，相互连锁，确保全自动清洗。

5.智能反馈：运行状态、故障报警、压力监控，进水状态等。

第五节：工作原理及工艺流程

旋转喷嘴采用固定式全自动清洗，全程自动化操作。

A. 振动筛顶部均分开3个孔，分别安装3套全自动旋转清洗器。

B. 振动筛设备停止工作后立即连锁启动自动清洗系统开始全自动清洗。

C. 全自动清洗分三步陆续清洗，第一套清洗器工作约2分钟停止，第二套清洗器开始工作2分钟停止，然后第三个清洗器开始工作2分钟后整个全自动清洗工作完成，待机。

D. 自动清洗器为304不锈钢材质。

E. 连接自动清洗器固定不锈管道为304不锈管材质。

第六节：产品结构特点：

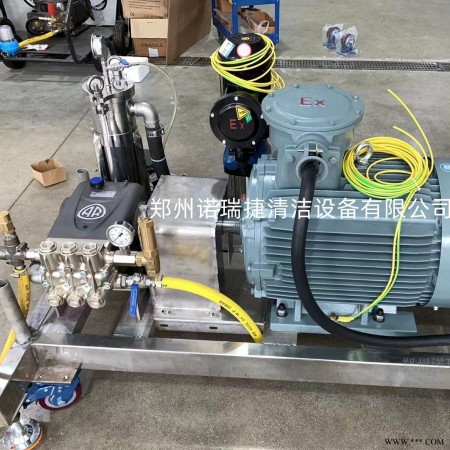

一. 防爆型高压清洗机主机

进口柱塞泵

柱塞泵   意大利进口

最大流量：60L/min，最大压力：300bar

功率：37KW    重量：64kg

动力：

防爆电机     - 380V/50Hz          - 额定功率：37KW

动力传动:

传动形式     - 联轴器同步传动，该传动形式更适合于大功率设备，

               且维护简便，维修成本低。

供水系统:

一级过滤器   - PP棉过滤器装于水源一侧。

二级过滤器   - 不锈钢二级过滤，能确保滤除固体微粒小到10微米，以保护高压泵里的磨损部件。

增压泵- 防爆增压泵，把来自水箱过滤供水以合适的正压头强制灌注给高压泵以限制气涡和震动，并起到缺水保护功能。（能有效解决进口泵需要入口压力，水压不稳定造成的缩短泵的使用寿命及输出压力流量不稳定的问题）

出水系统:

进口压力表     -0-1000BAR注液式不锈钢表，配有防震动潮湿装置，便于查看。

进口自动溢流调节阀 - 自动溢流调节阀能调整压力和流量，手动控制。

进口安全阀   - 高出额定操作压力，不锈钢快速打开安全型，目的是保护泵和整个系统免受高压伤害，更有效保护操作者的不受高压伤害。

控制系统:

防爆电控   -B级智能防爆电控系统，转速1450rpm

安装形式:

撬            - 结构钢焊接框架和板。

标准          - 焊接到结构框架上的整块钢板。

手动收放滚轴  - 双滚轴，可以控制洗罐器收放及调整距离，安装在主机部分。
二．执行机构:

高压管      -标准10米，可根据工况要求加长。

全自动清洗器  --AISI 304 材质

--最大工作压力400bar工作流量60L/min

--入口尺寸1英寸，NPT1/4喷嘴接口，4喷嘴

--清洗速度16RPM，清洗周期2分钟

--重量1Kg

--清洗器入口最小150mm。

整体结构效果图及工作示意图 （该示意图仅供参考）
