浙江金华脉冲布袋除尘器结构图及工作原理

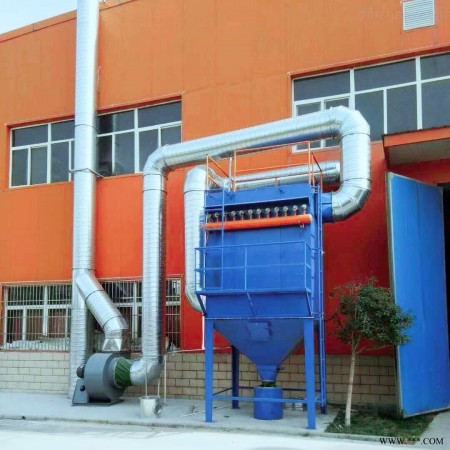

（1）壳体部分：包括清洁室（或称气体净化箱、气箱）、过滤室、分室隔板、检修门及壳体结构。清洁室内设有提升阀与花板、喷吹短管、过滤室内设有滤袋及其骨架。

（2）灰斗及卸灰机构：有灰斗和按不同系列、不同的进口粉尘浓度，分别设置的螺旋输送机、空气输送斜槽和刚性叶轮给料机（即卸料阀）。

（3）进出风箱体：包括进出风管路及中隔板。单排（或称单列）结构布置在壳体一侧，双排（或称双列）结构布置在壳体中间。A系列较小无箱体，进出风管路分别接于灰斗与清洁室上。

（4）脉冲清灰装置：包括脉冲阀、气包、提升阀用气缸及其电磁阀等。

（5）压缩空气管路及其减压装置、油水分离器、油雾器等。

（6）支柱及立式笼梯、栏杆。

浙江金华脉冲布袋除尘器结构图及工作原理

含尘气体从除尘器进出风箱体中的进风口（从灰斗进入）进入经斜隔板转向至灰斗，同时气流速度变慢，由于惯性作用，气体中粗颗粉尘落入灰斗，细小尘粒随气流折而向上进入过滤室，粉尘附着于除尘布袋的外表，净化后的气体透过滤袋进入上部清洁室，由各分室清洁汇集经出风口，由除尘系统的主风机吸出而排入大气。

随着过滤工况的不断进行，附着于滤袋外表的粉尘逐渐增多，气流通过的阻力也逐渐增大。当达到阻力值时（例如1990Pa），根据需要可以手动，也可以经过定压或定时清灰脉冲控制仪，自动控制启动收尘器 个分室的提升阀关闭，切断通过过滤室的气流，再开启电磁脉冲阀释放的高压压缩空气，对 个分室气箱内所有滤袋进行脉冲喷吹清灰（停风清灰），使每一个滤袋突然鼓胀，从而振落袋表积附的粉尘，使袋内外压差恢复到开始使用状态，粉尘沉落灰斗。随后程控仪按规定间隔时间打开提升阀，恢复 室的过滤，再启动 分室的提升阀，关闭切断 分室的过滤气流，开启 分室的电磁阀释放高压压缩空气，对 分室气箱内所有滤袋进行停风脉冲喷吹清灰， 分室滤袋上的粉尘。之后程控仪打开 分室提升阀，恢复 分室的过滤。此后按预先规定的电控程序对第三分室，第四分室……的滤袋进行停风喷吹清灰，直到 后一个分室清灰完毕，关闭电控仪，除尘器全部恢复正式过滤收尘。
