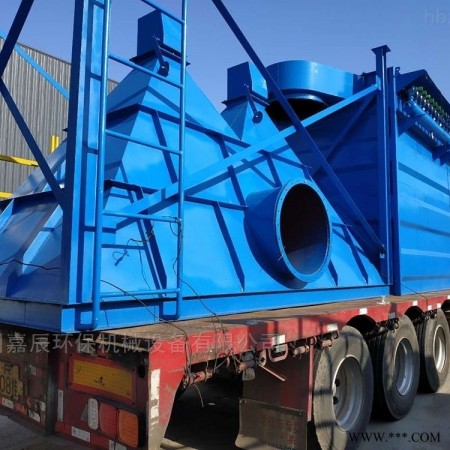

JC-FCF 反吹风布袋除尘器

反吹风布袋除尘器由除尘器箱体、框架、灰斗、阀门（卸灰阀、反吹风阀、风量调节阀）、风管（进风管、排风管、反吹风管）、压差系统、走梯平台及电控系统组成。所谓反吹风清尘是利用大气或除尘系统循环烟气进行反吹(吸)风清尘的。它是逆向气流清灰的一种形式。

（1） 该除尘器都是分室工作的，至少4室，多则20室。当超过6室时多为双排布置。

（2）该除尘器清灰强度较低，清灰气流可以利用专门设置的反吹风机，也可以利用除尘器主风机形成的压差气流。

（3） 该除尘器维护检修特别方便，检修人员进入滤袋室不仅可以更换滤袋，还可以检查滤袋的使用情况，从而确定换袋的时间。

（4） 该除尘器多采用薄型滤袋，价格低，费用少。

（5） 该除尘器滤袋采用内滤方式，粉尘在滤袋内侧，工人更换滤袋时，劳动条件较好。

（6） 过滤速度较低，体积较大。因滤袋长，占地面积不大。

（7） 除尘效果好，能做到排出口浓度目视为零，小于50mg/m .

负压反吹（吸）风袋式除尘器。负压是指布袋除尘器处在风机的负压端，这种反吹风布袋除尘器通常采用下进风上排风内滤式结构，且其有相互分隔的袋滤室。当某一滤袋室进行清灰时，通过控制机构先关闭该室的出风口阀门，同时打开反吹风管的进气，使该滤袋室与室外大气相通。此时由于其他各袋滤室都处在风机负压状态下运行，而待清灰的袋滤室在大气压力的作用下，使室外空气经反吹风管进入该室。反吹风气流被吸入滤袋内，并沿着含尘气流过滤时相反的方向，经进气管道被吸入到其他袋滤室清尘气流通过通过滤袋时，使滤袋压瘪，通过控制机构控制阀门的启闭，使滤袋反复胀瘪数次，抖动滤袋，更有利粉尘的脱落，提高了清灰效果。

从集尘罩吸入含尘气体由下部进入过滤室，经过滤料过滤后的气体由上部排风管经风机和烟气囱排入大气。经一定时间过滤后，阻力达到某一设定值便进行分吹风清灰，使滤布“再生”。

反吹风清灰也称逆气流清灰，也称缩袋清灰。它主要是通过三通换向阀的启闭组合来改变滤袋内外压力，及生产与过滤气流方向相反的反向气流。由于反向气流的作用，将圆筒形滤袋压缩成星形断面或一字形断面，当重新恢复过滤是产生振动而使附积的粉尘层脱落。反向气流的静压作用是使滤袋变形引起滤袋附积粉尘脱落，反向气流的速度也是导致粉尘层崩落的因素。这种清灰方法有时会产生局部脱落，即斑状剥落。

   1、负压清灰方式：
   负压是指布袋除尘器处在风机的负压端，这种除尘器通常采用下进风排风内滤袋式结构，而且有相互分隔的滤室，当某一滤室清灰时，通过控制机构先关闭该室的出风口阀门，同时打开反吹风管的进风阀门，使该滤室与室外大气相通。此时由于其他各滤室都处在风机负压状态下运行，而待清灰的滤室在大气压力的作用下使室外空气经分吹管进入该室。反向气流被吸入滤袋内，并沿着含尘气流过滤时相反的方向，经进气管被吸入到其他滤室。清灰气流通过滤袋时，使滤袋变形，通过控制机构控制阀的启闭使滤袋反复膨胀变形，抖动滤袋，更有利于粉尘的脱落，提高了清灰效果。
   2、正压清灰方式：
   正压是指布袋除尘器处在风机的正压端。这种除尘器通常是下进风内滤直排式结构，每一组滤室是相同的，它们之间没有隔板。当某一滤室需要清灰时，首先关闭改组滤袋的烟气入口阀门，同时打开分吹风管的阀门。由于分吹风管与系统引风机的负压段相通，在风机负压的作用下，待清灰的滤袋内也处于负压状态，这样滤室内净化后的烟气被吸入到该滤室滤袋内，使该滤室滤袋变形，同样，通过控制有关阀门的启闭，使滤袋出现一定次数膨缩，更有助于滤袋内壁粉尘的脱落，达到清灰目的。
