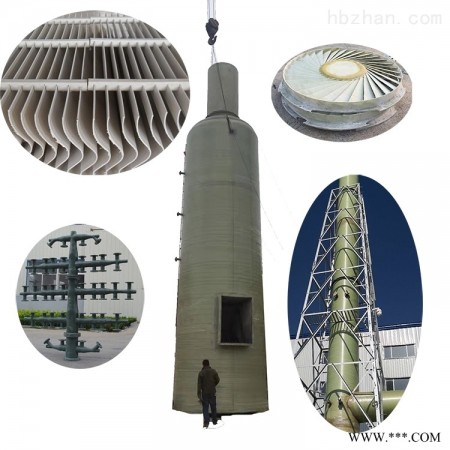

旋流板塔竹箦-脱硫除尘器

玻璃钢旋流板塔竹箦内设计多套旋流装置，经过初级净化的烟气旋转上升，旋流气动装置具有导向和接力作用，利用烟气自身的动能产生气动旋流，气液两相充分接触，进行传质反应，烟气在旋流板塔内经过多级旋流装置的脱硫。塔板叶片如固定的风车叶片，气流通过叶片时产生旋转和离心运动，吸收液通过中间盲板均匀分配到每个叶片，形成薄液层，与旋转向上的气流形成旋转和离心的效果，喷成细小液滴，甩向塔壁后。液滴受重力作用集流到集液槽，并通过降液管流到下一塔板的盲板区。

具有一定风压、风速的待处流从旋流板塔的底部进，上部出，吸收液从塔的上部进，下部出，气流与吸收液在塔内作相对运动，并在旋流塔板的结构部位形成很大表面积的水膜，从而提高了吸收作用，每一层的吸收液经旋流离心作用掉入边缘的收集槽，再经导流管进入下一层塔板，进行下一层的吸收作用。

玻璃钢旋流板塔参数：

处理烟气量：3000-230000m3/h

排放浓度：＜180mg/m3

除尘效率：＞98

格曼黑度：0~1

设备阻力：700-1200Pa

玻璃钢旋流板塔工艺原理：

玻璃钢旋流板塔把离心水膜除尘和喷雾沸腾脱硫除尘相结合为一体，将带有粉尘和有害气体的烟气经过文丘里和特制的旋流器被加速，并与文丘里前喷入的雾化液及塔部上端喷淋的脱硫液相碰撞形成旋切力，气、液被高速旋切，充分混合后上升进入沸腾反应 层，烟气中的粉尘和有害气体被脱硫液中的微细液粒捕获与吸收，由于雾化的液粒产生大量界面，因而单位液量捕集和吸收烟尘和有害气体的效率高。净化后的烟气经脱水器、引风机、烟囱排到大气中。

玻璃钢旋流板塔竹箦筒体底部是封闭的，提高了效率，降低了风能的消耗，减少了外部污染。
