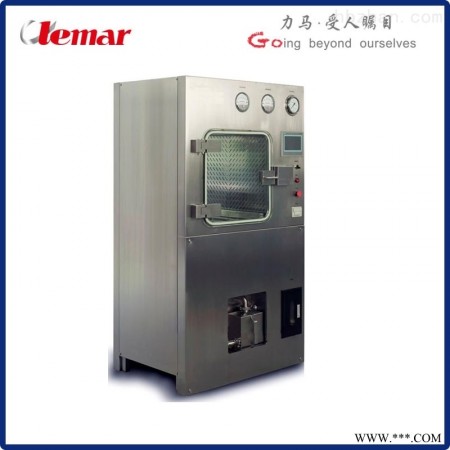

洁净区传递窗VHP

洁净区传递窗VHP

传递窗作为洁净室的一种辅助设备，主要用于洁净区与洁净区、非洁净区与洁净区之间的小件物品的传递，以减少洁净室的开门次数，限度的降低洁净区的污染。 [0003] 传递窗广泛应用于微细科技、生物实验室、制药厂、医院、食品加工业、LCD、电子厂等等一切需要空气净化的场所。

传递窗包括传递区域、排风区域和循环装置，所述传递区域在远离所述循环装置进风口的侧板上开有与排风区域贯通孔，所述循环装置包括循环风机和高效过滤器。译

本发明传递窗工作时，循环风机送入经高效过滤器过滤后的洁净气流喷向至传递区域货物上，有效而迅速清除尘埃粒子，清除后的尘埃粒子进入排风区域，再由高效过滤器过滤后，重新循环到传递区域内，如此循环，达到独立循环送风、自净的有益效果。

传递窗包括传递区域2、排风区域1和循环装置，循环装置包括循环风机、高效过滤器3和送排风管道，独立的送排风管道通过传递窗顶部螺纹法兰M90×2连接进入传递窗传递区域和排风区域。传递区域在远离所述循环装置进风口的侧板上开有与排风区域贯通孔，传递区域侧部和后部的贯通孔布置均匀，满足循环装置送排风需求，传递区域和排风区域除贯通孔外，各区域的单独密封，满足生物安全要求。 [0011] 传递区域内侧蒙板优先选用304镜面不锈钢材质，其次为304拉丝不锈钢材质。 [0012] 传递区域设有传递门，具有电磁锁互锁功能，电磁锁工作电压为24V；传递门开启方便可靠，无卡滞现象存在；同时传递门设有钢化玻璃（可视）和不锈钢拉手。 [0013] 传递区域内设有紫外线消毒灭菌灯，工作电压为220V，对试验物进行紫外线灭菌处理。译

传递窗内各电源线和信号线均从传递窗顶部出线，连接口需进行密封处理。 [0015] 传递窗传递区域和排风区域各安装一组高效过滤器，高效过滤采用康菲尔系列，外形尺寸为305mm×305mm×45mm，其高效过滤器固定装置（出风口和固定卡）可拆，便于过滤器的更换和维护。译

传递窗设有的传递门和活动固定板均设有密封胶条，确保密封性。 [0017] 传递窗材料均选用304不锈钢材质（板材选用拉丝板），表面进行2级抛光处理。 [0018] 以上实施例的描述较为具体、详细，但并不能因此而理解为对本范围的限制，应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。
