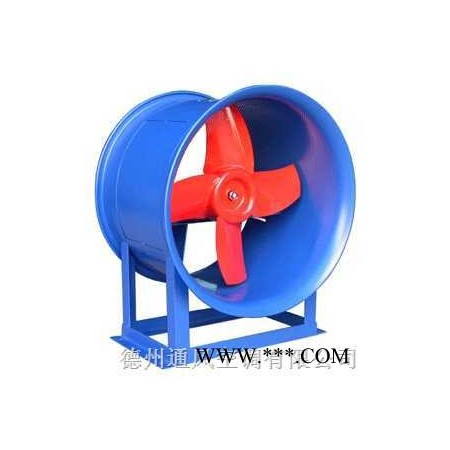

FT35-11型玻璃钢轴流通风机

概述：

FT35-11型玻璃钢轴流通风机除具有金属同类风机性能外，还具有重量轻、噪音低、运行平稳、效率高、耐腐蚀等优点。可用作工业厂房、机械制造、化工、印染、电镀、医药等行业和影剧院、宾馆、办公大楼、各种住宅等建筑。若将风壳去掉，亦可作自己风扇，也可在较长的排气管道内，间隔串联安装，以提高管道中和全压。

型式：

FT35型轴流通风机依叶轮直径的大小分为NO2.8,NO3.15,NO3.55,NO4,NO4.5,NO5,NO5.6,NO6.3,NO7.1,NO8,NO9,NO10,.2十三种机号，每一种机号的叶片数都为4片。叶片又可装成15°,20°,25°,30°,35°五种角度。因此，每一机号由于叶片安装角度的大小，主轴转速快慢的不同，风机的风压、风量及所消耗的功率也不相同，具体性能详见性能表。
传动方式：选用各极电动机，与叶轮直接联接，机体外壳制成圆筒形、旋转方向为顺时针方向（由电动机方向观察）。

无因次性能表

叶片角度	15°	20°	25°	30°	35°
流量系数	0.175	0.23	0.285	0.31	0.34
压力系数	0.07	0.078	0.080	0.086	0.107
全压效率	0.87	0.88	0.895	0.88	0.86

FT35-11型轴流通风机性能表　

机号	叶轮直径mm	叶轮周速m/s	主轴转速rpm	叶片角度deg	风量m3/h	全压mmHg	全压效率	需用轴功率kw	采用轴功率kw	配用电机
机号	叶轮直径mm	叶轮周速m/s	主轴转速rpm	叶片角度deg	风量m3/h	全压mmHg	全压效率	需用轴功率kw	采用轴功率kw	型号	功率kw
2.8	280	42.5	2900	15	1649	15.5	0.87	0.080	0.092	YSF-5622	0.120
				20	2167	17.2	0.88	0.115	0.133	YSF-5632	0.180
				25	2685	17.7	0.895	0.145	0.166	YSF-5632	0.180
				30	2921	19.0	0.88	0.172	0.197	YSF-5632	0.180
				35	3202	23.7	0.86	0.240	0.276	YSF-6322	0.250
		21.3	1450	15	826	3.9	0.87	0.010	0.012	YSF-5014	0.025
				20	1086	4.4	0.88	0.015	0.017	YSF-5014	0.025
				25	1346	4.5	0.895	0.018	0.021	YSF-5014	0.025
				30	1464	4.9	0.88	0.022	0.026	YSF-5024	0.040
				35	1605	6.1	0.86	0.031	0.036	YSF-5024	0.040
3.15	315	47.8	2900	15	2339	19.6	0.87	0.144	0.166	YSF-6312	0.180
				20	3074	21.8	0.88	0.270	0.238	YSF-6322	0.250
				25	3810	22.4	0.895	0.259	0.298	YSF-6332	0.370
				30	4141	24.2	0.88	0.309	0.355	YSF-6322	0.370
				35	4545	30.0	0.86	0.430	0.495	YSF-7122	0.550
		23.9	1450	15	1169	4.9	0.87	0.018	0.021	YSF-5014	0.025
				20	1537	5.4	0.88	0.026	0.030	YSF-5024	0.040
				25	1905	5.6	0.895	0.032	0.037	YSF-5024	0.040
				30	2072	6.0	0.88	0.039	0.045	YSF-5614	0.060
				35	2273	7.5	0.86	0.053	0.061	YSF-5624	0.090
3.55	355	53.9	2900	15	3367	24.6	0.87	0.261	0.300	YSF-7112	0.370
				20	4426	27.7	0.88	0.379	0.436	YSF-7122	0.550
				25	5484	28.4	0.895	0.473	0.544	YSF-7122	0.550
				30	5965	30.6	0.88	0.564	0.649	YSF-7132	0.750
				35	6542	38.0	0.86	0.787	0.905	YSF-8022	1.1
		27.0	1450	15	1680	6.2	0.87	0.033	0.038	YSF-5024	0.040
				20	2208	6.9	0.88	0.047	0.054	YSF-5614	0.060
				25	2737	7.1	0.895	0.059	0.068	YSF-5624	0.090
				30	2977	7.6	0.88	0.070	0.081	YSF-5624	0.090
				35	3265	9.5	0.86	0.098	0.113	YSF-6314	0.120
4	400	60.7	2900	15	4806	31.6	0.87	0.475	0.546	YSF-7122	0.550
				20	6316	35.2	0.88	0.688	0.791	YSF-8022	1.1
				25	7826	36.1	0.895	0.859	0.988	YSF-8022	1.1
				30	8513	38.8	0.88	1.021	1.175	YSF-8022	1.1
				35	9336	48.3	0.86	1.427	1.641	YT90S-2	1.5
		30.4	1450	15	2406	7.9	0.87	0.059	0.068	YSF-5624	0.090
				20	3163	8.8	0.88	0.086	0.099	YSF-6314	0.120
				25	3920	9.0	0.895	0.07	0.123	YSF-6314	0.120
				30	4263	9.7	0.88	0.128	0.147	YSF-6324	0.80
				35	4676	12.1	0.86	0.179	0.206	YSF-7114	0.250
4.5	450	34.2	1450	15	3427	10.0	0.87	0.107	0.123	YSF-6314	0.120
				20	4504	11.2	0.88	0.156	0.179	YSF-6324	0.180
				25	5581	11.5	0.895	0.195	0.224	YSF-7114	0.250
				30	6070	12.3	0.88	0.231	0.266	YSF-7124	0.370
				35	6658	15.3	0.86	0.322	0.370	YSF-7124	0.370
5	500	38.0	1450	15	4700	12.4	0.87	0.182	0.210	YSF-7114	0.250
				20	6178	13.8	0.88	0.264	0.303	YSF-7124	0.370
				25	7655	14.1	0.895	0.328	0.370	YSF-7124	0.370
				30	8327	15.2	0.88	0.392	0.450	YSF-8014	0.550
				35	9133	18.9	0.86	0.546	0.628	YSF-8024	0.750
		25.1	960	15	3142	5.4	0.87	0.053	0.061	YSF-8026	0.370
				20	4129	6.0	0.88	0.076	0.088	YSF-8026	0.370
				25	5117	6.2	0.895	0.096	0.111	YSF-8026	0.370
				30	5566	6.6	0.88	0.114	0.131	YSF-8026	0.370
				35	6104	8.3	0.86	0.160	0.184	YSF-8026	0.370
5.6	560	42.5	1450	15	6596	15.4	0.87	0.318	0.365	YSF-7124	0.370
				20	8667	17.2	0.88	0.461	0.530	YSF-8014	0.550
				25	10739	17.7	0.895	0.578	0.665	YSF-8024	0.750
				30	11689	19.0	0.88	0.687	0.790	YT90S-4	1.1
				35	12812	23.7	0.86	0.961	1.1	YT90S-4	1.1
		28.1	960	15	4360	6.8	0.87	0.093	0.106	YSF-8026	0.370
				20	5730	7.5	0.88	0.133	0.153	YSF-8026	0.370
				25	7101	7.7	0.895	0.166	0.191	YSF-8026	0.370
				30	7724	8.3	0.88	0.198	0.228	YSF-8026	0.370
				35	8471	10.3	0.86	0.276	0.318	YSF-8026	0.370
6.3	630	47.8	1405	15	9393	19.6	0.87	0.576	0.662	YSF-8024	0.75
				20	12345	21.8	0.88	0.833	0.958	YT90S-4	1.1
				25	15279	22.4	0.895	1.043	1.199	YT90L-4	1.5
				30	16639	24.1	0.88	1.241	1.427	YT90L-4	1.5
				35	18250	30.0	0.86	1.734	1.994	YT100L-4	2.2
		31.7	960	15	6219	8.6	0.87	0.167	0.192	YSF-8026	0.370
				20	8173	9.6	0.88	0.243	0.249	YSF-8026	0.370
				25	10128	9.8	0.895	0.302	0.347	YSF-8026	0.370
				30	11016	10.6	0.88	0.361	0.415	YT90S-6	0.750
				35	12082	13.1	0.86	0.501	0.576	YT90S-6	0.750
7.1	710	59.3	1450	15	13444	24.9	0.87	1.048	1.205	YT90L-4	1.5
				20	17670	27.7	0.88	1.515	1.742	YT100L1-4	2.2
				21895	28.4	0.895	1.892	2.176	YT100L1-4	2.2
				30	23815	30.6	0.86	2.255	2.593	YT100L24	3
				35	26120	38.0	0.86	3.314	3.643	YT112M-4	4
		33.7	960	15	8902	11.0	0.87	0.307	0.535	YT90S-6	0.750
				20	11700	12.2	0.88	0.442	0.08	YT90S-6	0.750
				25	14498	12.5	0.895	0.551	0.633	YT90S-6	0.750
				30	15769	13.4	0.88	0.654	0.752	YT90S-6	0.750
				35	17296	16.7	0.86	0.915	1.052	YT90S-6	1.1
8	800	60.7	1450	15	19235	31.6	0.87	1.903	2.188	YT100L-4	2.2
				20	25280	35.2	0.88	2.754	3.167	YT100L-4	4
				25	31325	36.1	0.895	3.441	3.579	YT112M-4	4
				30	34078	33.8	0.88	4.091	4.705	YT112M-4	5.5
				35	37370	48.3	0.86	5.716	6.573	YT132S-4	7.5
		40.2	960	15	12733	13.9	0.87	0.554	0.637	YT90S-6	0.75
				20	16735	15.4	0.88	0.798	0.918	YT90L-6	1.1
				25	20737	15.8	0.895	0.999	1.149	YT100L-6	1.5
				30	22556	17.0	0.88	1.187	1.365	YT100L-6	1.5
				35	24739	21.2	0.86	1.661	1.910	YT112M-6	2.2
9	900	45.2	960	15	18132	17.5	0.87	0.99	1.139	YT100L-6	2.2
				20	23830	19.5	0.88	1.428	1.645	YT112M-6	3
				25	29529	20.0	0.895	1.797	2.067	YT132S-6	3
				30	32119	21.5	0.88	2.137	2.458	YT132S-6	4
				35	35227	26.3	0.86	2.990	3.439	YT132M1-6	2.2
10	1000	50.3	960	15	24874	21.7	0.87	1.690	1.944	YT112M-6	2.2
				20	32691	24.1	0.88	2.483	2.804	YT132S-6	3
				25	40508	24.7	0.895	3.004	3.501	YT132M1-6	4
				30	44062	26.6	0.88	3.627	4.171	YT132M1-6	4
				35	48326	33.1	0.86	5.060	5.825	YT160M-6	7.5
11.2	1120	586.3	960	15	31994	27.2	0.87	2.975	3.421	YT132M1-6	4
				20	45927	30.3	0.88	4.307	4.953	YT132M2-6	5.5
				25	5690	31.0	0.895	5.368	6.173	YT160M-6	7.5
				30	961901	34.4	0.88	6.571	7.557	YT160M-6	7.5
				35	67892	41.5	0.86	8.922	10.260	YT160L-6	11

FT35-11轴流风机外形及安装尺寸

尺寸机号No	A	B	C	D	E	F	G	H	I	J	K	n	φd1	φd2	重量kg
2.8	283	320	346	355	220	258	212	220	180	175	260	4	10	12	10.26
3.15	318	355	381	400	240	282	232	240	220	190	300	8	10	12	13.2
3.55	358	395	422	450	280	327	272	260	240	230	330	8	10	12	19.26
4	404	450	478	500	300	349	292	290	280	240	370	8	12	12	21.03
4.5	454	500	528	560	260	314	252	330	320	205	420	8	12	12	22.93
5	504	560	588	630	300	364	290	340	400	240	430	12	12	12	30.96
5.6	564	620	649	710	330	404	318	390	440	260	490	12	12	14	41.34
6.3	635	690	719	800	390	474	378	440	490	320	540	12	12	14	57.56
7.1	715	770	800	900	400	494	388	490	680	330	700	16	12	14	67.82
8	805	860	891	1000	480	579	468	550	730	380	770	16	12	18	90.87
9	905	970	1001	1120	540	648	526	610	810	440	850	16	15	18	121.18
10	1006	1070	1103	1250	630	753	616	670	890	505	956	16	15	22	151.16
11.2	1126	1190	1223	1400	700	838	686	750	1080	580	1136	20	15	22	192.1
注：1表内重量未包括电动机之重。2地脚螺栓用户自备。
