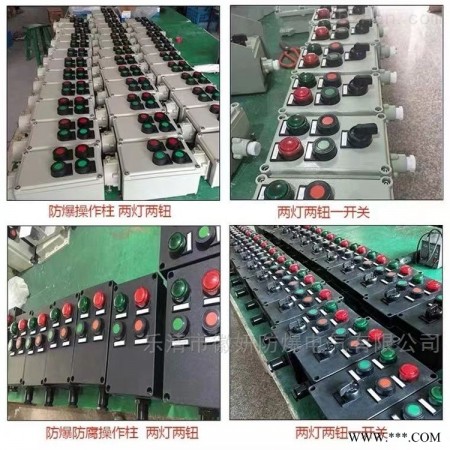

LBC BZA53-ExdⅡBT4防爆操作柱

BZA53-ExdⅡBT4防爆操作柱

适用范围：
1.1区、2区危险场所；
2.ⅡA、ⅡB、ⅡC类爆炸性气体环境。

本标准适用于操作柱的设计、制造与检验。适用于ⅡA、ⅡB、ⅡC类，T1～T6组爆炸性气体环境(1区和2区)和可燃性粉尘环境(20区、21区和22区)中，用于交流50Hz电压至380V的电路中作为就地或远距离控制接触器、继电器、电磁电器或对信号、控制电路进行通、断、转换控制,并可直接对小型交流电动机进行起动、停止、反转控制。装有电流表、信号灯的控制器还可对电机运行或电路情况进行监测和显示。

BZA53-ExdⅡBT4防爆操作柱安装产品特点：
1.外壳采用ZL102铝合金压铸成型，表面高压静电喷塑，不锈钢外露紧固件；
2.具有防水、防尘等性能；
3.按钮、开关、指示灯、电流表等组成多功能，由用户**选择；
4.内装防爆元件引进德国技术生产、美观精致、经久耐用；
5.立式或挂式安装，如有特殊要求可特制；
6.符合GB3836-2000，IEC60079标准要求。

防爆操作柱BZA53-A2D2挂式安装产品型号
　　 BZC51/53　 -　 □□□□□□　　　　
第五单元：G:挂式 L:立式
第四单元:开关规格代号
第三单元:指示灯规格代号
第二单元:电流表规格代号　　　　
单元:按钮规格代号　　　　　
总单元　　　　　　　　　　　　　　　　　
防爆操作柱 51:IIB级　53:IIC级
按钮代号
代号 Ⅰ Ⅱ Ⅲ
按钮触头形式 一常开一常闭1NO+ 1NC 二常开 2NO 二常闭 2NC
防爆操作柱BZA53-A2D2挂式安装参数　　　　　　　　　
a）交流电源频率：50HZ;
b）额定工作电压：DC220V、AC220V、AC380V；
c）额定工作电流：10A；
d）防爆标志：EXdeIIBT6　 ExedⅡCT6；
e）防护等级：IP54 . IP65；
f）防腐等级：WF1
3.操作柱在下列情况下能够可靠工作
　　a）安装地点的海拔不不超过2000m；
　　b）周围环境温度为-20℃～+40℃，且24h内的平均值不超过35℃；
　　c）安装地点的空气相对湿度在高温度为+40℃时，不超过50％；在较低温度下允许有较高的
相对湿度，湿的月平均温度不超过+25℃，该月平均大相对湿度不超过90％；
　　d）在无剧烈振动、冲击及摇动的地方；
　　e）在含有爆炸性气体环境场所；
　　f）在能防止雨水及滴水侵袭的地方；
　　g）污染等级为3级。
　　h）安装类别：Ⅱ类
　 主要结构
操作柱壳体的外壳采用铝合金压铸成型，表面高压静电喷塑，内装指示灯、按钮、**转换
开关和电流表，可根据用户要求配装其他仪表，防爆按钮采用超声波封装工艺，保证了可靠的结
合强度，按钮的功能可以两单元**组合，防爆指示灯采用特殊的设计，交流220V~380V通用。
外露坚固件均用不锈钢，采用防掉式设计，便于用户安装，维护；可根据用户要求，配装防雨罩
，采用钢管或电缆布线。
