UV光氧废气净化器

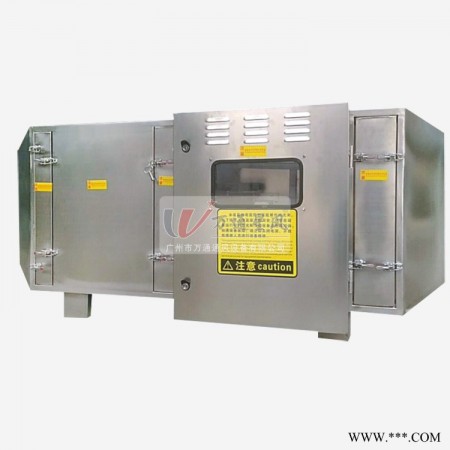

低温等离子废气除臭净化器

产品技术原理：等离子废气净化器采用了的吸附-分解-碳化最近工艺技术设计，采用标准模块等优点，是一种干法处理有机废气的净化设备，它改变了使用活性碳材料的工艺技术，无需再生处理原料，无需专人负责，不产生二次污染，更换及维护保养方便（可在设备正常运行情况下更换维护操作），OJY系列等离子废气净化器产品，无需增大抽风设备风阻小，安装简便，可根据客户现场环境要求分组制造，方便运输及安装，设备结构紧凑，投资低，操作方便，产品采用标准型材料制造，或采用不锈钢材料制造，处理风量有6000-60000m3/h，以上是目前处理工业有机废气污染的先进设备。
净化机理：
1、等离子体是继固态，液态，气态之后的第四态，采用脉冲高频高压等离子体电源，利用双介质齿板放电装置，以放电形式产生等离子体；等离子体能够在毫秒级的时间内，把空气和废气分子击穿，发生一系列分化裂解反应，产生高浓度、高强度、高能量的各种活性自由基、电子、离子、臭氧、原子氧、生态氧等混合气体而再进行一系列更加复杂的物理和化学反应；活性自由基可以有效地破坏各种病毒、细菌中的核酸、蛋白质、使其不能进行正常的代谢和生物合成，从而致其死亡；而生态氧能迅速将有机废气分子异味气体分解或还原为低分子无害物质；另外，借助等离子物体的聚合吸附作用，可以对小至亚微米级的细微有机废气颗粒物进行有效的吸附沉降处理。
2、放电过程中虽然电子温度很高，但重粒子温度很低。整个体系呈现低温状态，所以称为低温等离子体。低温等离子体降解污染物是利用这些高能电子、自由基等活性粒子和废气中的污染物作用，使污染物分子在极短的时间内发生分解，并发生后续的各种反应以达到降解污染物的目的。
3、基本过程：
过程一：高能电子的直接轰击
过程二：O原子或臭氧的氧化O2+e→2O
过程三：OH自由基的氧化H2O+e→OH+H、H2O+O→2HO、H+O2→OH+O
过程四：分子碎片+氧化的反应
4、利用特制的TiO2光触媒氧化氢化过滤棉，持续地对等离子体未处理干净的废气污染物以及臭氧、生态氧、活性自由基等物质进行氧化氢化反应，使得废气污染物等有害气体经过多级净化后最终达标排放。
UV紫外线光解区：
①具有一次性净化效率高，能同时净化污染物。
②防火性能采用开关，电源，电路三重自动保护
③设备体积小，结构紧凑，工艺成熟
④设备投资少，运行成本低
⑤安全稳定，维护方便，使用寿命长
⑥净化效率高，无二次污染

Low temperature plasma exhaust deodorizer

Product technology principle: Plasma exhaust gas purifier adopts the unique adsorption-decomposition-carbonization recent process technology design and adopts the advantages of standard modules. It is a dry process for treating organic waste gas. It has changed. The process technology of using activated carbon material does not require recycling of raw materials, no need for special personnel, no secondary pollution, easy replacement and maintenance (replacement maintenance operation under normal equipment operation), OJY series plasma exhaust gas purifier products, no need Increase the wind resistance of the exhaust equipment, easy to install, can be grouped according to customer's site environment requirements, convenient transportation and installation, compact equipment, low investment, easy operation, the product is made of standard materials, or made of stainless steel, the air volume is processed. 6000-60000m3/h, the above is the advanced equipment for dealing with industrial organic waste gas pollution.
Purification mechanism:
1, The plasma is the fourth state after the solid state, liquid state, and gaseous state. The pulsed high-frequency high-voltage plasma power source is used to generate the tip discharge by using a double-medium-plate discharge device. Plasma; plasma can break down air and exhaust gas molecules in milliseconds, and a series of differentiation and cracking reactions occur, producing high-concentration, high-intensity, high-energy active free radicals, electrons, ions, ozone, A series of more complex physical and chemical reactions are carried out by mixing gases such as atomic oxygen and ecological oxygen; active radicals can effectively destroy nucleic acids and proteins in various viruses and bacteria, making them unable to perform normal metabolism and biosynthesis. Thereby causing its death; and ecological oxygen can rapidly decompose or reduce the odor gas of organic waste gas into low molecular harmless substances; in addition, by means of the polymerization adsorption of plasma objects, it can effectively treat fine organic waste particles of small to submicron order. Adsorption and sedimentation treatment.
2, Although the electron temperature is high during discharge, the heavy particle temperature is very low. The entire system exhibits a low temperature state, so it is called a low temperature plasma. Low-temperature plasma degradation of pollutants is the use of these high-energy electrons, free radicals and other active particles and pollutants in the exhaust gas, so that the pollutant molecules decompose in a very short time, and subsequent various reactions to achieve degradation of pollutants the goal of.
3, the basic process:
Process 1: Direct bombardment of high-energy electrons
Process 2: O atom or ozone oxidation O2+e→2O
Process 3: Oxidation of OH radicals H2O+e→OH+H, H2O+O→2HO, H+O2→OH+O
Process 4: Molecular Fragment + Oxidation Reaction
4, The special TiO2 photocatalyst is used to oxidize hydrogenated filter cotton to continuously oxidize hydrogenation of untreated exhaust gas pollutants and ozone, ecological oxygen and living radicals. So that harmful gases such as exhaust pollutants can be discharged to the standard after multi-stage purification.
UV UV photolysis zone:
①has a one-time purification efficiency and can simultaneously purify pollutants.
②Fire performance with switch, power supply, circuit triple automatic protection
③The device is small in size, compact in structure and mature in technology
④Low investment in equipment and low operating costs
⑤Safe and stable, easy to maintain, long service life
⑥High purification efficiency, no secondary pollution

型号
	设备尺寸 （长宽高）	设备配置	电压	功率	进出风口 尺寸	设备主体 材质
WT-5000	1200×900×900	2组电场，1组高频低温等离子电 源。1组电控箱，电流自动保护装 置，温度感应控制器，进出风口均 风过滤网。	交流电压220	0.6KW	500×600	拉丝不锈钢
WT-10000	1200×1100×1000	2组电场，2组高频低温等离子电 源。1组电控箱，电流自动保护装 置，温度感应控制器，进出风口均 风过滤网。	交流电压220	1.6KW	700×700	拉丝不锈钢
WT-15000	1700×1300×1300	8组电场，4组高频低温等离子电 源。1组电控箱，电流自动保护装 置，温度感应控制器，进出风口均 风过滤网。	交流电压220	2.4KW	900×1000	拉丝不锈钢
WT-20000	1700×1500×1500	8组电场，4组高频低温等离子电 源。1组电控箱，电流自动保护装 置，温度感应控制器，进出风口均 风过滤网。	交流电压220	3.2KW	1100×1200	拉丝不锈钢
WT-30000	2800×1600×1600	12组电场，6组高频低温等离子电 源。1组电控箱，电流自动保护装 置，温度感应控制器，进出风口均 风过滤网。	交流电压220	3.6KW	1200×1300	拉丝不锈钢
WT-40000	2800×1950×1700	12组电场，6组高频低温等离子电 源。1组电控箱，电流自动保护装 置，温度感应控制器，进出风口均 风过滤网。	交流电压220	4.8KW	1550×1400	拉丝不锈钢

磁感UV光解净化器工作原理图:

有机废气→高磁+紫外光++O2+光解媒→O-+O*(活性氧)
O+O2+气泡微过滤→O3→CO2+H2O(达标排放)

产品技术原理:
一、本产品通过高压电源产生高磁以及高压电离吸附，通过高磁发生器向设备内部发射高磁使UV光紫外灯产生紫外线和臭氧分解恶臭气体，改变恶臭气体如：氨、三甲胺、硫化氢、加硫氢、甲硫醇、加硫继、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯系物、苯、甲苯、二甲苯、苯乙烯 、丙酮、乙酸乙酯、甲醛、乙醋、乙酸乙酯、苯乙烯、烷径、炔烃、芳香烃、酚、硫芬氢、硫醇、硫醚、氨、胺、吲哚、硝基的分子链结构，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，降解转变成低分子化合物，如CO2、H2O等。
二、先利于高磁对流对有机废气或无机废气进行快速列解分裂打短，再利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧，最后通过臭氧发生器制造足够的氧离子对废气进行氧化，达到让废气生成二氧化碳和水的效果。有机废气→对流高磁+光解臭氧发生器制造足够的氧离子对废气进行氧化，达到让废气生成二氧化碳和水的效果。有机废气→对流高磁+光解+高压点解+O2→O3→CO2+H2O（达标排放），臭氧对有机物具有的氧化作用，对恶臭气体及其它刺激性异味有的清除效果。
三、恶臭气体利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光速及臭氧对恶臭气体进行协同分解氧化反应，使恶臭气体物质其降解转化为低分子化合物、水和二氧化碳，再通过排风管排出室外。
四、利用高能UV光束裂解恶臭气体中细菌的分子键，破坏细菌的核酸（DNA），再通过臭氧进行氧化反应，*达到脱臭及杀灭细菌的目的。

立大优点:

磁感UV高效光解废气净化设备的性能优势:
一、高效除恶臭：能高效去除挥发性有机物（VOC）、无机物、硫化氢、氨气、硫醇类等主要污染物，以及各种恶臭味，脱臭效率高达99%以上，脱臭效果大大超过国家1993年颁布的恶臭污染物排放标准（GB14554-93）和1996年颁布的《大气污染物综合排放标准》（GB16297-1996）
二、无需添加任何物质：只需要设置相应的排风管和排风动力，使恶臭/工业废气通过本设备进行脱臭分解净化，无需添加任何物质参与化学反应，
三、适应性强：ZLDL-系列工业废气（工业废气）UV高效光解废气净化设备可适应高浓度，大气量，不同工业废气物质的脱臭、净化处理，可每天24小时连续工作，运行稳定可靠。
四、运行成本低：ZLDL-系列工业废气（工业废气）UV高效光解废气净化设备无任何机械动作，无噪音，无需专人管理和日常维护，只需作定期检查，本设备能耗低，设备风阻极低＜50pa，可节约大量排风动力能耗。
五、设备占地面积小，自重轻：适合于不知紧凑、场地狭小等特殊条件，设备占地面积＜1.2平方米/处理10000m3/h风量。
六、优质进口材料制造：防火、防腐蚀型能高，设备性能安全稳定，采用不锈钢材质，设备使用寿命在十五年以上。
七、环保高科技产品：采用国际上技术理念，通过专家及我公司工程技术人员长期反复的试验，开发研制出的，具有*自主知识产权的高科技环保净化产品可*分解工业废气中有毒有害物质，并能达到的脱臭、净化效果，经分解后的工业废气，可完成达到无害化排放，不产生二次污染，同事达到高效消毒杀菌的作用。
八、防爆认证产品：设备具有*、防爆特性，已通过国家防爆电器产品质量监督检验中心的EX防爆合格认证（证书编号CNEx13.0829X），能广泛应用于采油（气）田，石油化工、制药等防爆要求高的行业。


常见废弃污染物化学性质及其光解氧化转换表:

序号
	名称	分子式	分子量	气味特征	主要化学键	对应化学键 键能KJ/mol	光化学反应 最终产物
1	氨	Nh3	17	强烈激气味、无色气体	H-N	389	H2O、NO2
2	硫化氢	H2S	34	有臭鸡蛋气味、无色气体	H-S	339	H2O、SO2
3	三甲胺	C3H 9N	59	无色气体、有鱼腥恶臭	C-H、C-N	414、305	H2O、NO2、CO2
4		C6H SOH	94	常温下为一种无色或白色晶体， 有特殊芳香气体	C=C、C-H、 C-O	611、414、326	H2O、CO2
5	苯	C6H6	78	常温下为一种无色有甜味的透 明液体并具有强烈的芳香气味	C=C、C-H	611、141	H2O、CO2
6	甲苯	C7H8	92	常温下为清澈的无色液体， 具有类似苯的芳香气味	C=C、C-H、 C-C	611、414、332	H2O、CO2
7	二甲苯	C6H4(CH3)2	106	常温下为无色液体， 具有类似苯的香气味	C=C、C-H、 C-C	611、424、332	H2O、CO2
8	苯乙烯	C8H8	104	无色、有特殊香气的油状液体	C-C、C-H、 C-H	611、332、414	H2O、CO2
9	乙酸乙酯	C4H 802	88	无色透明有芳香气味的液体	C=H、C-O、 C=C、C-H	414、326、728、332	H2O、CO2
10	甲硫醚	C2H 6S	62	有难闻的气味	C=C、C-H、 C-S	332、414、272	H2O、CO2、SO2
11	甲硫醇	CH4S	48	无色气体，有不愉快的气味	C=S、C-H、 H-S	272、414、339	H2O、CO2、SO2
12	二甲二硫	C2H6S2	94	淡黄色透明液体，有恶臭	S-S、H-S、 S-C、C-H	268、339、268、414	H2O、CO2、SO2
13	乙醛	C2H40	44	无色易流动液体，有刺激性气味	C=C、C-O、 C-H	611、326、414	H2O、CO2
14	甲醇	CH3OH	32	无色有酒精气味易挥发的液体、 有毒	C-S、C-O、 H-O	414、326、464	H2O、CO2
15		C3H4O	56	无色或淡黄色液体，有恶臭	C=C、C-O、 C-H	611、326、414	H2O、CO2
16	苯胺	C6H5NH2	93	无色油状液体，有特殊气味	C=C、C-H、 N-H、C-C	611、414、389、332	H2O、CO2、NO2
