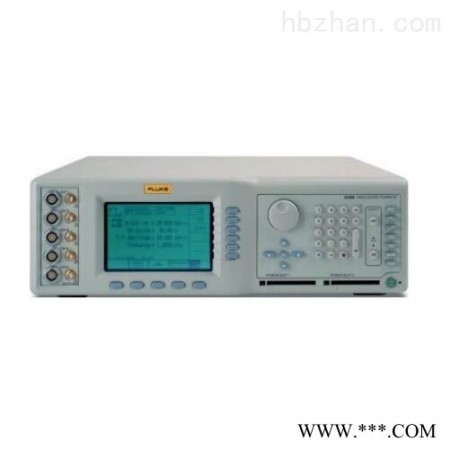

9500B 示波器校准器

高性能、全自动、可升级的示波器校准工作站

● 全自动的功能为您提供不用动手的示波器校准能力—能够校准当今高性能、多通道、具有多种功能的示波器。

● 连续升级的能力能够保护您的投资。

● 示波器校准器可以同时输出 5 个通道意味着你不再需要改接电缆线、不再需要复杂的多路信号切换器或者其它阻抗匹配网络。

● 高达6.4GHz的稳幅正弦波和达70ps的脉冲沿提供了校准今天和明天的高性能示波器时所需要的全部性能和灵活性。

● 福禄克有源信号头技术能够在示波器的输入端产生校准信号—您可以不再怀疑波形的畸变到底发生在连接电缆上还是发生在示波器自身

自动化

示波器校准器示波器校准工作的自动化可能是很多校准实验室提高校准工作效率的迫切的要求。用手工的方法来进行示波器校准工作需要技术熟练的技术人员花费大量的时间进行许多重复性的工作。半自动或部分自动化的解决方案显然触及到了这个问题，能够把技术熟练的技术人员解脱出来以进行更有价值的工作。然而，实际上这些方案也有其自身的问题。在近10年的期间里，示波器已经从2通道的仪器演变成了更为复杂的 4 通道设备。在校准这些仪器的时候，需要按照校准程序的要求，把校准信号从一个通道移向另一个通道。为此可以实际地移动电缆，这需要操作人员的干预。对于高性能的仪器来说，由于人工操作电缆和连接器，会引入附加的测量不确定度。另外一种方法是引入开关矩阵来切换信号，但是这会引起信号反射、接触不良以及信号通路不一致等问题，因而大大地影响校准的不确定度。

有源信号头

Fluke 9500B解决了这些问题，它通过使用有源信号头技术提供了真正的、自动化的解决方案。使用9500B时，校准示波器所需要的所有信号都在远离校准器主机的、可插拔的有源信号头中产生。无需任何附加的电缆， 就可以把有源信号头直接连接到示波器的输入端。 各种波形的控制和开关都是在主机的控制之下完成的，并且这些波形的控制和开关都是在有源信号头之内—通常在离示波器的输入端或者其放大器只有几毫米的距离之内完成的。每台 9500B 的主机能够控制 5 个有源信号头，可以校准一台带外触发输入 4 通道示波器所需要的全部信号，不需要操作人员的干预或其它外部的开关控制。
