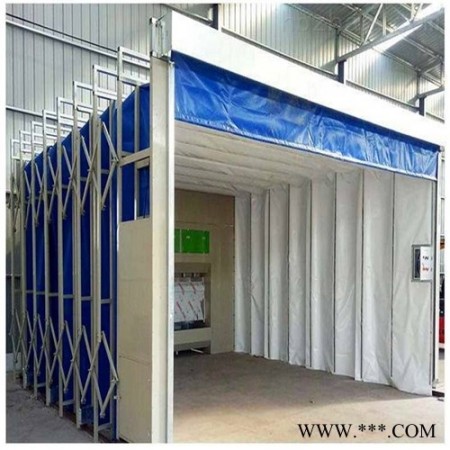

LK-20000型 安徽移动式喷漆房

安徽移动式喷漆房

喷漆房原理及结构：整个喷烤房为拼装式结构,房体采用子母插式保温喷塑墙板，密封、保温性能好，铝合金包边大门，门中央装有观察窗，可随时观察房内动态；房体侧面装有工作门，方便工作人员进出，优质不锈钢热交换器，换热效率高，使用寿命长；选用进口过滤棉、低噪音高风量风机。喷漆房为工件喷涂提供：(1)洁净的工作环境；(2)充分收集漆雾。 喷漆房的配置按工件大小、形状、重量及生产纲领可有多种方式：有开式、闭式之分；有连续式、间歇式之分；有工件自转或固定之分；有单侧喷涂及双侧喷涂之分。又发展出油帘喷漆室、下喷漆房等。结构上应包括：送风过滤系统、工件吊挂（输送、自转）装置、水帘系统、水洗系统、排风系统、水槽、照明装置及室体。漆雾回收的原理：漆雾回收可分成二个部分：一是喷涂工件时，漆雾与水帘碰撞混合，水帘会溶入部分漆雾落入水槽；二是未溶入水帘的漆雾经水帘板底部缝隙进入水洗室，与雾化喷嘴喷出的水雾充分混合，气水分离沉降后流入水槽。在水槽中定期加入漆雾凝聚剂形成漆渣。

安徽移动式喷漆房

喷漆室的功能和分类

喷漆室属于非标设备，必须正确选用和精心设计制造，才能获得最佳的经济技术效果。喷漆室的最基本任务是抽风排掉喷涂过程所产生的漆雾、涂料尘埃、溶剂等。

漆雾是喷涂过的涂料微粒子，它尚未干燥还保持有粘着性；而涂料尘埃是喷涂过的涂料粒子，随着溶剂蒸发而呈粉状并失去粘着性，且浮游在喷漆室内，再附着就成为涂装不良的原因之一。

喷漆室应具备以下两方面的功能（其代表性的目的和功能如表4-1所列）

表4-1 喷漆室的目的和功能

项目	内容	项目	内容
目的	1、确保涂装场所的安全； 2、防止垃圾的附着； 3、涂料和漆雾不污染周围环境； 4、及时排掉积存的溶剂蒸汽	功能	1、排气：换气和排掉漆雾； 2、除尘：从排出的空气中除去涂料分（粉尘） 3、供风：供给洁净的空气； 4、照明：照亮被涂物表面

喷漆室可作如下分类。

按有无供风系统分类。分为无供风型喷漆室（即敞开式）和供风型喷漆室。前者直接从车间内抽风，无独立的供风系统，适用于一般涂装；后者装备有独立供风系统，从厂房外吸新鲜空气。一般从喷漆室的顶部或上侧面向喷漆室供给净化过的空调风，使喷漆室具有单独的供排风体系，不干扰涂装车间内的换气、采暖体系，适用于装饰性涂装。

‚按排风方式分类。分为侧排风式喷漆室和下排风式喷漆室。侧排风口一般设置在侧面下部，与喷漆工位相对应，适用于中、小被涂件或工件在喷漆工作能转动场合的喷涂作业；下抽风口布设在喷漆室的格栅地板下，适用于大型和两面需同时喷涂的场合。

ƒ按捕集漆雾的方式分类。分为干式喷漆室和湿式喷漆室。前者是借助挡漆板，用过滤层捕集漆雾，它适用于小批量和单位时间喷漆量比较小的喷涂作业；后者是借助加有油漆凝聚剂的循环水清洗喷漆室的排气、捕集漆雾。按湿式漆雾捕集装置的结构，湿式喷漆室又分为文丘里式、水旋式（动力管型）、旋涡式、喷淋式、水帘式和水幕式等，湿式喷漆室适用于大量流水生产和单位时间喷漆量大的喷涂作业。

④按喷漆室的用途分类。分为底漆喷漆室、中涂喷漆室和面漆喷漆室、补漆喷漆室、喷涂车底涂料（PVC)室、保护蜡喷涂室、静电自动涂装喷漆室和静电粉末喷涂室等。由于用途不用，喷漆室的功能配置上有较大差别。还有喷烘两用室，它仅适用于单件、小批量（喷涂和烘干一道漆的生产拍为2h的涂装作业），如汽车服务站修补涂装用。

注意事项：

1、在进行喷涂前必须先检查喷涂的气压是否正常，同时确保过滤系统清洁； 2、检查空气压缩机和油水微尘分离器，使喷漆软管保持洁净。3、喷枪、喷漆软管和调漆罐要存放在干净的地方；4、除了用吹风枪和粘尘布除尘外，其它所有喷涂前的工序都应该在烤漆房外完成；5、在烤漆房只能进行喷涂和烘烤工序，而且烤漆房房门只可在车辆进出时开启，开启房门时必须开动喷涂时的空气循环系统以产生正压，确保房外的灰尘不能进入房内；6、必须穿着喷漆服和佩带安全防护用具才能进入烤漆房进行操作；7、在进行烘烤作业时，必须将烤漆房内的易燃物品拿出房外；8、非必要人员，不得进入烤漆房。
