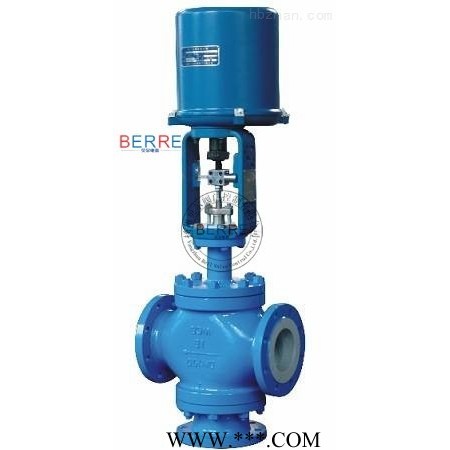

ZDLQ/X-16C 电动三通调节阀

电动单座调节阀电动双座调节阀电动套筒调节阀电动四通调节阀

资料来源：扬州贝尔阀门控制有限公司
阀门电动装置	电动执行机构	品牌电动执行器	电动阀门控制器	电动阀门
DZW阀门电动装置（Z型阀门电装）	精小型电动执行器	西门子电动执行器（扬州西门子）	挂壁式阀门控制箱	电动闸阀
DZW阀门电动装置（Z型阀门电装）	DKJ电动执行器	西门子电动执行器（扬州西门子）	抽屉式阀门控制箱	电动截止阀
DQW阀门电动装置（Q型阀门电装）	DKZ电动执行器	罗托克电动执行器（英国罗托克）	户外型阀门控制箱	电动蝶阀
DQW阀门电动装置（Q型阀门电装）	3810L电动执行器	罗托克电动执行器（英国罗托克）	防爆型阀门控制箱	电动球阀
LQ阀门电动装置	3810R电动执行器	德国PS电动执行器	BFA型阀门控制器	电动调节阀

一、ZDLQ/X-16C 电动三通调节阀产品介绍

ZDLQ、ZDLX型电了式三通调节阀是由3610L型电子式电动执行机构和三通调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转，连线简单，调节机构合流和分流两种作用方式，在某些场合可以替代两个三通阀和一个三通接管而得到广泛应有。常用于热交换器的两相调节及简单的配比调节。

二、ZDLQ/X-16C 电动三通调节阀性能指标

项目			指标值
基本误差％			±2.5
回差％			2.5
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差％			2.5
允许泄量L/h			1×10-3×阀额定容量

三、ZDLQ/X-16C 主要技术参数

公称通径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
阀座通径mm		26	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公称压力(MPa)		0.6,1.6，2.5，4.0，6.4
行程(mm)		16		25		40			60			100
流量特性		直线
工作温度℃		-40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		三通双座铸造球型阀
上阀盖型式		普通式（常温），散热片式（中温），长颈式（低温）
配用电动执行机构型号	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20		361LXB-30		361LXB-50

四、ZDLQ/X-16C 结构特点

1．ZDLQ/ZDLX电子式三通调节阀是自动化控制系统中仪表的执行单元，以AC220V电源电压作动力，接受来自DCS、PLC系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。全电子式电动执行器，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、调节精度高，以直行程输出的推力改变阀门开度位移，达到对流体介质的工艺参数精确调节控制。

2．ZDLQ/ZDLX电子式三通调节阀按作用模式可分；正作用：电闭式（当电信号增大时阀位向下位移），《B型》反作用：电开式（当电信号增大时阀位向上位移），《K型》

3．三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯，采用阀芯侧面导向与阀座内表面导向和上衬套导向，因此导向面积大，工作可靠。流体对阀芯作用方向都处于流开状态，故阀工作性能稳定。

4．三通调节阀有三通合流式调节阀（把两种流体经三通阀混合成一种流体）和三通分流式调节阀（把一种流体经三通阀分成两路流出）两种形式。当公称通径DN≤80mm和压差较小的场合时，分流阀可以采用同口径的合流阀代替。流量特性有直线性、抛物线性两种。

5．三通调节阀它可以代替二台同时使用的二通调节阀，起分流或合流作用及两相调节配比作用。

贝尔郑重承诺：产品出厂前均已经过各项严格品质管制作业及性能试验，自即日起在正常使用状况下保固一年。但非人力所能抗拒之灾害，外力破坏，及未经本公司同意而私自拆卸者不在保固范围之列。
