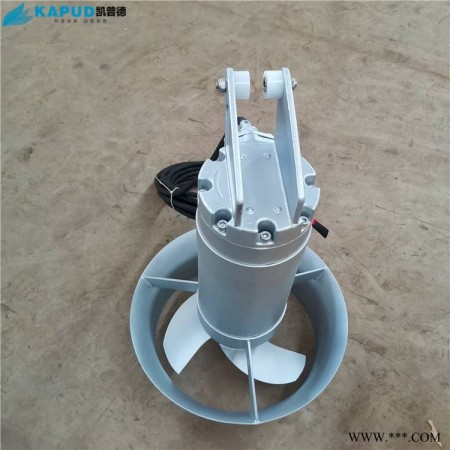

不锈钢潜水搅拌机QJB1.5/8-400/3-740 高速潜水搅拌器 凯普德

　　不锈钢潜水搅拌机QJB1.5/8-400/3-740 高速潜水搅拌器 凯普德

　　1、设备名称 潜水搅拌机

　　2、设备型号 QJB1.5/6-260/3-980/C

　　3、主要技术参数

　　4、用途

　　广泛用于污水处理厂的工艺流程中推进、搅拌含有悬浮物的污水、污泥混合液、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀及产生死角，沟内流速不低于0.3m/s。

　　5、特点

　　5.1 QJB型铸件式结构的潜水搅拌机（以下简称搅拌机）采用多极电机。其结构紧凑、体积小、操作维护简单、安装检修方便、噪音小，使用寿命长；

　　5.2 叶片经铸造成型，精度好，具有水力设计，工作效率高。

　　5.3 与曝气系统混合使用可使能耗大幅度降低，冲氧量明显提高，有效防止沉淀。

　　6、使用条件

　　潜水搅拌机在下列条件下能正常连续运行：

　　6.1海拔高度不超过1000m；

　　6.2介质温度不超过40°C；

　　6.3介质的PH值在5~9之间；

　　6.4液体密度不超过1150kg/m3；

　　6.5潜水深度一般不超过10m。

　　7、技术性能

　　7.1搅拌机的定额是以连续工作制（S1）为基准的连续定额；

　　7.2搅拌机转动平稳、自如、无卡阻、停滞等现象；

　　7.3搅拌机应能承受压力不低于0.2MPa；历时3分钟的气压试验而无渗漏现象；

　　7.4搅拌机采用双机械密封结构和唇形密封组织，机械密封保证在15000小时内可靠运行而不需更换；

　　7.5搅拌机的引出电缆采用GB5013.4中规定的YZW型中橡胶套电缆或性能相同的其它电缆，电缆长度正常配置为10m，也可按用户要求提供。

　　7.6搅拌机设有明细的红色旋转标记；

　　7.7搅拌机引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭；

　　7.8搅拌机叶片及转子采用动平衡试验，平衡精度为G6.3；

　　8、使用寿命

　　搅拌机在规定的条件下连续运行、间歇运行和长期停止状态后恢复运行，搅拌机在整个运行过程能保持平稳运行，初次故障前平均运行时间不小于10000小时，整机使用寿命不小于20年。

　　9、结构设计

　　9.1电机

　　采用潜水鼠笼电机，电机的额定功率值应超过预期负荷至少10%。电机绕组的绝缘等级为F级，工作温度为155℃，电机定子由周围的液体冷却；

　　9.2一个油室和2道机封

　　润滑并冷却密封装置，轴承座与电机和液体之间设有2道机封。

　　9.3搅拌机的轴承全部采用进口轴承（NSK）,所有轴承的设计寿命应不小于100000小时。

　　10、安装系统

　　搅拌机的提升由安装系统来进行的，每台搅拌机应配备一套安装系统。它包括：导杆、支撑架、臂式起吊架和手摇葫芦升降装置。

　　11、搅拌机主要零部件材质规定如下：

　　a）机壳材质为铸铁；

　　b）叶轮、导流罩材质为碳钢；

　　c）导轨、支架、起吊装置材质为碳钢；

　　12、控制方式

　　控制箱带有起/停控制按钮运行指示灯、紧急停车按钮，自动/手动切换开关，当切换到自动状态时，搅拌机可受到来自中央控制室PLC送来的开、停命令，当切换到手动时，可就地手动控制开停。

　　就地控制箱可实现设备的自保护，具有过热、过流和泄漏保护功能，并可预留PLC接口。

　　13、配套范围

　　1）装配完整的整机

　　2）碳钢安装系统
