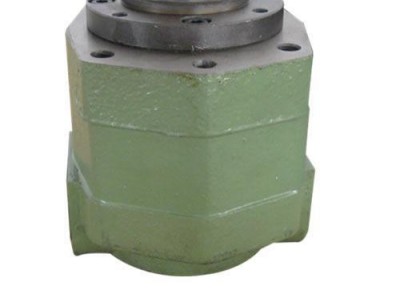

供应弘液BB-B100齿轮油泵
| 材质 | 铸铁 |
|---|---|
| 用途 | 其它 |
| 流量 | 100 |
| 转速 | 1450 |
| 原理 | 转子泵 |
| 性能 | 无泄露 |
| 驱动方式 | 电动 |
| 泵轴位置 | 边立式 |
| 叶轮数目 | 单级 |
| 排出压力 | 2.5 |
| 效率 | 88 |
| 必需汽蚀余量 | 0.5 |
| 适用范围 | 润滑设备 |
| 品牌 | 弘液 |
| 型号 | BB-B100 |
BB-B100摆线转子油泵简介
BB-B100摆线转子油泵，是一种容积式内啮合齿轮油泵，由于该泵结构简单，噪音低、输油平稳、高转速、自吸性能好，广泛适用于2.5Pa以下的液压系统，也可用作输动力泵、润滑泵。
BB-B100摆线齿轮泵外形图
| 型号 | 额定容量 h/min | 额定压力 Pa | 额定转速 min | 压力脉动 Pa | 容积效率 ηv% | 驱动功率 w |
| BB-B4 | 4 | 2.5 | 1500 | ±0.15 | ≤80 | 0.55 |
| BB-B6 | 6 | |||||
| BB-B10 | 10 | |||||
| BB-B16 | 16 | ≤90 | 1.1 | |||
| BB-B20 | 20 | |||||
| BB-B25 | 25 | 1.5 | ||||
| BB-B32 | 32 | |||||
| BB-B40 | 40 | 2.2 | ||||
| BB-B50 | 50 | |||||
| BB-B63 | 63 | 3 | ||||
| BB-B80 | 80 | 4 | ||||
| BB-B100 | 100 | |||||
| BB-B125 | 125 | 5.50 |
| 型号 | A | B | E | F | H | L | D(f8) | d(h7) | a | B | M | K1 | K2 |
| BB-B4 | 50 | 75 | 25 | 30 | 92 | 94 | a35 | a12 | a50 | 4 | M6 | Z2/4" | |
| BB-B6 | 55 | 99 | |||||||||||
| BB-B10 | 64 | 108 | |||||||||||
| BB-B16 | 72 | 95 | 30 | 35 | 117 | 127 | a50 | a16 | a65 | 5 | M8 | Z2/4" | |
| BB-B20 | 76 | 131 | |||||||||||
| BB-B25 | 81 | 136 | |||||||||||
| BB-B32 | 88 | 143 | |||||||||||
| BB-B40 | 85 | 115 | 32 | 37 | 134 | 144 | a55 | a22 | a80 | 6 | M8 | Z2/4" | |
| BB-B50 | 90 | 149 | |||||||||||
| BB-B63 | 97 | 156 | |||||||||||
| BB1-B63 | Z1" | Z2/4" | |||||||||||
| BB2-B63 | Z1" | Z1" | |||||||||||
| BB-B80 | 102 | 135 | 40 | 46 | 154 | 175 | a70 | a30 | a95 | 8 | M8 | Z1" | |
| BB-B100 | 109 | 182 | |||||||||||
| BB-B125 | 118 | 191 | |||||||||||
| BB1-B125 | Z2/4" | Z1" | |||||||||||
| BB2-B125 | Z2/4" | Z2/4" | |||||||||||
齿轮泵的基本组成及用途？
【解答】1.主要有泵体、齿轮、轴承座、安全阀、轴承及密封装置等机件组成。
2、泵体、轴承座等为灰铸铁件，齿轮用**碳素钢材制作，亦可根据用户特殊需要用铜材料或不锈钢材料制作
3、轴承座上有填料函室，起轴向密封作用。KCB-300～960型泵采用机械密约装置，轴承采用单列向心球轴承。KCB-18.3～83.3型泵采用三个耐油橡胶圈和中间衬隔的一个挡圈组成，调节压紧盖上的两只螺母来调节密封的程度，轴承采用铜基粉末含油轴承。另外，高泉不锈钢齿轮泵均可采用填料密封以弹性好、耐高温和低温、化学性质稳定且有自润滑性能的柔性石墨做为填料。
4、齿轮泵内装有安全阀，当泵或排出管道发生故障或误将排出阀门完全关闭而产生高压和高压冲击时安全阀**会自动打开，卸除部份或全部的高压液体回到低压腔，从而对泵及管道起到安全保护作用。
5、用弹性联轴器直接与驱动电机联接，并安装在公共铸铁底盘上。
