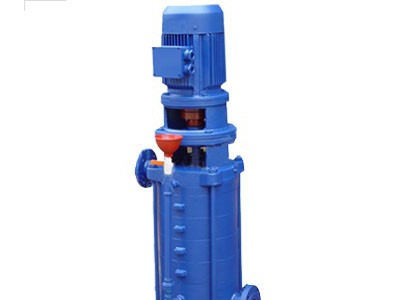

沁泉DL(DLR)型立式多级分段式(热水)离心泵立式离心泵

材质	不锈钢
电源电压	380V
工作温度	常温
功率	3KW
规格	DN50
级数	多级
流量	6m3/h
排出口径	150mm
驱动形式	手动
输送介质	清水
吸入口径	DN50
性能	卫生
扬程	24m
叶轮数量	多级
用途	管道泵
转速	1480
执行质量标准	国标
叶轮结构	封闭式叶轮
叶轮吸入方式	单吸
品牌	沁泉
型号	DL(DLR)型立式多级分段式(热水)离心泵
质量认证	ISO9001

一、DL型立式多级离心泵产品概述

DL型立式多级离心泵是采用了国际推荐使用的高效节能产品IS型泵的水力模型，为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。轴封采用软填料或机械密封。
该泵吸入口在下方，出水口在上方。吸入口和出水口相对位置在出厂时按180°装配，用户时可根据实际情况将进出口方向从垂直点上旋转90°、180°、270°。泵轴与电机轴处在同一水平线上，密封采用机械密封装置，轴承采用低噪音轴承，故整机运转时噪音很低，振动很小，大大改善了使用环境，提高了使用寿命。其特点是占地面积小，扬程高、安装、维修方便。

二、DL型立式多级离心泵应用范围
   DL、DLR型泵多级分段式离心泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80℃，DIR型介质使用温度不超过120℃。

三、DL型立式多级离心泵产品特点
1、结构新颖，运行可靠：取消了平衡鼓（盘），其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。
2、更少的运行、维修费用：采用可靠的机械密，故障率低，具有更少的运行维修费用。
3、运行平稳，噪音低：采用低转速电机，使该系列泵具有运行平稳，噪音低等特点。
4、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。

四、DL型立式多级离心泵意义
150 DL(R) 150 - 30×3
150 – 泵进出口直径（mm）
  DL – 立式多级离心泵
   R – 热水型
150 – 泵设计流量（m3/h）
  30 – 泵设计点单级扬程（m3/h）
   3 – 级数

五、DL型立式多级离心泵主要性能参数

型号级口径流量扬程功率转速汽蚀余量

数（㎜）（m3/h) (m) (KW) (r/min) (m)

40DL(DLR)6-12 2 40 6 24 1.5 1480 3.2

3 36 2.2

4 48 3

5 60 4

6 72 4

7 84 5.5

8 96 5.5

9 108 7.5

10 120 7.5

11 132 7.5

12 144 11

50DL(DLR)12.5-12.5 2 50 12.5 25 3 1480 2.6

3 37.5 3

4 50 4

5 62.5 5.5

6 75 5.5

7 87.5 7.5

8 100 7.5

9 112.5 11

10 125 11

65DL(DLR)30-15 2 65 30 30 5.5 1480 2.8

3 45 7.5

4 60 11

5 75 11

6 90 15

7 105 15

8 120 18.5

9 135 22

10 150 22

80DL(DLR)50-20 2 80 50 40 11 1480 2.5

3 60 15

4 80 22

5 100 30

6 120 30

7 140 37

8 160 45

9 180 45

10 200 55

100DL(DLR)72-20 2 100 72 40 18.5 1480 3.4

3 60 22

4 80 30

5 100 37

6 120 45

7 140 55

8 160 55

9 180 75

10 200 75

100DL(DLR)100-20 2 100 100 40 22 1480 3.5

3 60 30

4 80 37

5 100 45

6 120 55

7 140 75

8 160 75

9 180 90

10 200 90

125DL(DLR)120-20 2 125 120 40 22 1480 2.8

3 60 30

4 80 45

5 100 55

6 120 75

7 140 75

8 160 90

9 180 90

10 200 110

150DL(DLR)150-20 2 150 150 40 30 1480 2.8

3 60 37

4 80 45

5 100 55

6 120 75

7 140 90

8 160 90

9 180 110

10 200 132

150DL(DLR)160-25 2 150 160 50 37 1480 3.5

3 75 55

4 100 75

5 125 90

6 150 110

7 175 132

8 200 132

9 225 160

10 250 160

200DL(DLR)300-20 2 200 300 40 55 1480 3.5

3 60 75

4 80 110

5 100 132

6 120 160

7 140 160

8 160 200

200DL(DLR)280-30 2 200 280 60 90 1480 3.7

3 90 110

4 120 132

5 150 160

6 150 200
