丰邦16WFZB-A、WFB无密封自吸泵
| 材质 | 不锈钢、增强聚丙烯、铸钢、铸铁 |
|---|---|
| 额定电压 | 380V |
| 功率 | 0.75KW |
| 流量 | 1.1m3/h |
| 排出口径 | 10mm |
| 驱动方式 | 电动 |
| 输送介质 | 杂质泵、化工泵 |
| 吸入口径 | 16mm |
| 性能 | 耐腐蚀 |
| 扬程 | 6.5m |
| 用途 | 化工泵,排污泵,污水泵,杂质泵,增压泵 |
| 原理 | 自吸泵 |
| 执行标准 | 国标 |
| 转速 | 2900r/m |
| 泵轴位置 | 卧式 |
| 品牌 | 丰邦 |
| 型号 | 16WFZB-A、WFB无密封自吸泵 |

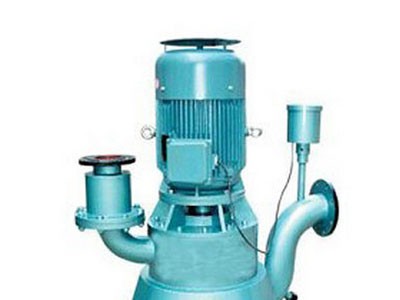

WFB无密封自吸泵
产品特点
1、该泵采用无泄露动力型密封，革除了传统水泵的填料密封、盘根密封、机械密封，彻底制服了“跑、冒、滴、 漏”，是代替原各种长轴液下泵、潜水泵、潜污泵等理想的设备。WFZB改进型结构为有密封装置，一是提高水泵效率，二是降低电机功率，三是抑制了水泵停机泄露现象。
2、运动过程中密封装置不摩擦、无磨损，使用寿命较同类产品长10倍以上。
3、移植真空泵原理、自吸性能稳定可靠，采用“电动空气控制阀”实现了“一次引流，终身自吸”。
4、效率高、振动小、噪音低、移动灵活、拆卸简便、易于安装、不需要地脚固定，免去了长轴液下泵运输，安装、维修等困难。
5、具有优越的自控功能，可与高科技领域和高度自动化系列统配套使用。
产品概述
WFB系列无密封自控自吸泵，该产品具有耐温、耐压、耐磨、“一次引流”、“终生自吸”等多种功能。目前生产不锈钢、增强聚丙烯、铸钢、铸铁等多种材质的系列整机，五种不同造型共五千余种规格。在电子、电力、化工、冶金、医药、食品、电镀、环保、消防、国防军工、纺织印染、采掘、选矿、民用建筑等行业中广泛使用。采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、机械密封、彻底制服了“跑、冒、滴、漏”，是替代原各种长轴液下泵、潜水泵、潜污泵等理想的设备。运行过程中密封装置不摩擦、无磨损。使用寿命较同类长10倍以上。
移植真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”。真正实现了“一次引流、终生自吸”。振动小、噪音低、移动灵活、拆卸简便、易于安装、不需地脚固定。具有优越的自控能力。可与高科技领域和高度自动化系统配套使用。
不同造型的用途特点：长方型、圆锥型为您提供了不同安装形式的选择余地；防爆型适用于易燃、易爆环境；户外型借助安全的立体户外罩，在露天作业的情况下，有效的防雨、防雾、防潮、防湿；推车移动型可将水泵推移到您所需要的任何工作上作业。
性能参数
性能范围口径：16—800㎜，
扬程：4—130㎜；
流量：0.75—6800m3/h；
自吸深度：5m—7m；
吸液口径：16—800㎜出液口径：10—700㎜。
选型方法
该泵公分五种型号：1型为长方型，2型为圆锥型，3型为防爆型，4型为户外型，5型为推车移动型
流量设计从0.75—6850m3/h、扬程5m—158m以上、吸液口径16㎜—800㎜、出液口径10—700㎜。
参数图表
| 规格型号 | 转速 | 流量 | 总 扬程 | 配套功率 | 允许吸深 | 吸液口径 | 出液口径 | 整机重量 | ||
| 类别代码 | 材质代号 | 型号 | r/min | m3/h | m | kw | ≤m | mm | mm | kg |
| 1—5 | T.G.PP.BXG | 16WFZB-A | 2900 | 0.75 | 8 | 0.75 | 2.5 | 16 | 10 | 75 |
| 1.1 | 6.5 | |||||||||
| 1.5 | 5.5 | |||||||||
| 1—5 | T.G.PP.BXG | 32WFZB-A | 2900 | 4.5 | 13 | 1.5 | 3 | 32 | 25 | 99 |
| 6.5 | 10.5 | |||||||||
| 9 | 8 | |||||||||
| 1—5 | T.G.PP.BXG | 40WFZB-A | 2900 | 6.5 | 25 | 4 | 4 | 40 | 32 | 140 |
| 8.5 | 23 | |||||||||
| 10 | 21 | |||||||||
| 1—5 | T.G.PP.BXG | 40WFZB-A1 | 2900 | 13.5 | 18 | 3 | 4 | 40 | 32 | 140 |
| 5 | 15 | |||||||||
| 8 | 13 | |||||||||
| 1—5 | T.G.PP.BXG | 40WFZB-A2 | 2900 | 10 | 11 | 2.2 | 4 | 40 | 32 | 125 |
| 14 | 8 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFZB-A | 2900 | 7.5 | 28 | 5.5 | 5 | 50 | 40 | 205 |
| 12.5 | 26 | |||||||||
| 15 | 24.5 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFZB-A1 | 2900 | 10.5 | 20.5 | 3 | 5 | 50 | 40 | 170 |
| 1—5 | T.G.PP.BXG | 50WFZB-AD | 1450 | 5 | 11 | 1.5 | 4 | 50 | 40 | 149 |
| 6.3 | 10 | |||||||||
| 7.5 | 9 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFZB-AD1 | 1450 | 10 | 6 | 1.5 | 4 | 50 | 40 | 149 |
| 1—4 | T.G.BXG | 50WFZB-B | 2900 | 10 | 40 | 11 | 5 | 50 | 40 | 215 |
| 11 | 38 | |||||||||
| 15 | 35 | |||||||||
| 1—4 | T.G.PP.BXG | 50WFZB-B1 | 2900 | 7 | 33 | 7.5 | 5 | 50 | 40 | 205 |
| 12 | 31 | |||||||||
| 15 | 29 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFZB-B2 | 2900 | 10 | 26.5 | 4 | 5 | 50 | 40 | 185 |
| 1—5 | T.G.PP.BXG | 50WFZB-B3 | 2900 | 5 | 15 | 2.2 | 4 | 50 | 40 | 150 |
| 6.4 | 14 | |||||||||
| 7.5 | 12.5 | |||||||||
| 1—4 | T.G.BXG | 50WFZB-C | 2900 | 8.5 | 58 | 15 | 5 | 50 | 40 | 240 |
| 12 | 56 | |||||||||
| 15 | 54 | |||||||||
| 1—4 | T.G.BXG | 50WFZB-C1 | 2900 | 11 | 46 | 7.5 | 5 | 50 | 40 | 215 |
| 10 | 40 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFZB-CD | 1450 | 5 | 19 | 3 | 4 | 50 | 40 | 170 |
| 6 | 18 | |||||||||
| 8 | 17 | |||||||||
| 1—4 | T.G.BXG | 50WFZB-E | 2900 | 7.5 | 82 | 22 | 5 | 50 | 40 | 260 |
| 12 | 80 | |||||||||
| 15 | 75 | |||||||||
| 1—4 | T.G.BXG | 50WFZB-E1 | 2900 | 12 | 68 | 18.5 | 5 | 50 | 40 | 250 |
| 11 | 62 | |||||||||
| 10 | 55 | |||||||||
| 1—5 | T.G.PP.BXG | 50WFZB-E2 | 2900 | 6.3 | 25 | 3 | 4 | 50 | 40 | 170 |
| 规格型号 | 转速 | 流量 | 总扬程 | 配套功率 | 允许吸深 | 吸液口径 | 出液口径 | 整机重量 | ||
| 类别代码 | 材质代号 | 型号 | r/min | m3/h | m | kw | ≤ m | mm | mm | kg |
| 1—5 | T.G.PP.BXG | 65WFZB-A | 2900 | 15 | 27 | 7.5 | 4 | 65 | 50 | 260 |
| 20 | 26 | |||||||||
| 25 | 24 | |||||||||
| 1—5 | T.G.PP.BXG | 65WFZB-A1 | 2900 | 21 | 20 | 5.5 | 4 | 65 | 50 | 260 |
| 1—5 | T.G.PP.BXG | 65WFZB-AD | 1450 | 7 | 12 | 3 | 4 | 65 | 50 | 200 |
| 12 | 11 | |||||||||
| 15 | 9 | |||||||||
| 1 — 4 | T.G.BXG | 65WFZB-B | 2900 | 15 | 41 | 11 | 5 | 65 | 50 | 270 |
| 25 | 38 | |||||||||
| 30 | 36 | |||||||||
| 1 — 5 | T.G.PP.BXG | 65WFZB-B1 | 2900 | 20 | 26 | 7.5 | 5 | 65 | 50 | 250 |
| 1 — 5 | T.G.PP.BXG | 65WFZB-BD | 1450 | 10 | 16 | 4 | 5 | 65 | 50 | 230 |
| 12 | 14 | |||||||||
| 15 | 13 | |||||||||
| 1 — 4 | T.G.BXG | 65WFZB-C | 2900 | 15 | 58 | 18.5 | 5 | 65 | 50 | 280 |
| 25 | 56 | |||||||||
| 30 | 52 | |||||||||
| 1 — 4 | T.G.BXG | 65WFZB-C1 | 2900 | 22 | 45 | 15 | 5 | 65 | 50 | 265 |
| 1 — 5 | T.G.PP.BXG | 65WFZB-C2 | 2900 | 7.5 | 19 | 4 | 5 | 65 | 50 | 240 |
| 12.5 | 18 | |||||||||
| 15 | 17 | |||||||||
| 1 — 4 | T.G.BXG | 65WFZB-E | 2900 | 15 | 82 | 30 | 5 | 65 | 50 | 450 |
| 25 | 80 | |||||||||
| 30 | 78 | |||||||||
| 1 — 4 | T.G.BXG | 65WFZB-E1 | 2900 | 21 | 64 | 18.5 | 5 | 65 | 50 | 340 |
| 20 | 55 | |||||||||
| 1 — 5 | T.G.PP.BXG | 65WFZB-E2 | 2900 | 7.5 | 27.5 | 7.5 | 5 | 65 | 50 | 280 |
| 12.5 | 26 | |||||||||
| 15 | 24.5 | |||||||||
| 1 — 4 | T.G.BXG | 65WFZB-F | 2900 | 15 | 127 | 45 | 5 | 65 | 50 | 485 |
| 25 | 125 | |||||||||
| 30 | 123 | |||||||||
| 1 — 4 | T.G.BXG | 65WFZB-F1 | 2900 | 18 | 108 | 45 | 5 | 65 | 50 | 485 |
| 21.5 | 95 | |||||||||
| 23.5 | 85 | |||||||||
| 1 — 4 | T.G.BXG | 65WFZB-F2 | 2900 | 7.5 | 38 | 7.5 | 5 | 65 | 50 | 270 |
| 12.5 | 37 | |||||||||
| 15 | 36 | |||||||||
| 1 — 4 | T.G.BXG | 65WFZB-F3 | 2900 | 9 | 30 | 5.5 | 5 | 65 | 50 | 260 |
| 规格型号 | 转速 | 流量 | 总扬程 | 配套功率 | 允许吸深 | 吸液口径 | 出液口径 | 整机重量 | ||
| 类别代码 | 材质代号 | 型号 | r/min | m3/h | M | kw | ≤ m | mm | mm | kg |
| 2 — 4 | T.G.PP.BXG | 80WFZB-A | 2900 | 30 | 28 | 11 | 6 | 80 | 65 | 380 |
| 50 | 26 | |||||||||
| 60 | 24 | |||||||||
| 70 | 20 | |||||||||
| 2 — 4 | T.G.PP.BXG | 80WFZB-AD | 2900 | 15 | 11.5 | 4 | 4 | 80 | 65 | 305 |
| 25 | 11 | |||||||||
| 30 | 10.5 | |||||||||
| 38 | 9 | |||||||||
| 2 — 4 | T.G.BXG | 80WFZB-B | 2900 | 40 | 40 | 15 | 5 | 80 | 65 | 395 |
| 50 | 38 | |||||||||
| 60 | 35 | |||||||||
| 65 | 28 | |||||||||
| 2 — 4 | T.G.PP.BXG | 80WFZB-BD | 1450 | 15 | 15 | 5.5 | 5 | 80 | 65 | 340 |
| 25 | 14 | |||||||||
| 30 | 13 | |||||||||
| 35 | 11 | |||||||||
| 2 — 4 | T.G.BXG | 80WFZB-C | 2900 | 30 | 59 | 22 | 5 | 80 | 65 | 460 |
| 50 | 55 | |||||||||
| 60 | 52 | |||||||||
| 2 — 4 | T.G.BXG | 80WFZB-C1 | 2900 | 45 | 46 | 15 | 5 | 80 | 65 | 400 |
| 40 | 38 | |||||||||
| 2 — 4 | T.G.PP.BXG | 80WFZB-C2 | 2900 | 15 | 19 | 7.5 | 5 | 80 | 65 | 320 |
| 25 | 18 | |||||||||
| 30 | 17 | |||||||||
| 2 — 4 | T.G.PP.BXG | 80WFZB-CD | 1450 | 21 | 14 | 5.5 | 5 | 80 | 65 | 340 |
| 25 | 12 | |||||||||
| 2 — 4 | T.G.BXG | 80WFZB-E | 2900 | 30 | 84 | 37 | 5 | 80 | 65 | 480 |
| 50 | 80 | |||||||||
| 60 | 76 | |||||||||
| 2 — 4 | T.G.BXG | 80WFZB-E1 | 2900 | 30 | 60 | 18.5 | 5 | 80 | 65 | 400 |
| 40 | 50 | |||||||||
| 2 — 4 | T.G.PP.BXG | 80WFZB-E2 | 2900 | 15 | 27 | 11 | 5 | 80 | 65 | 380 |
| 25 | 26 | |||||||||
| 30 | 24 | |||||||||
| 2 — 4 | T.G.PP.BXG | 80WFZB-E3 | 2900 | 22 | 22 | 5.5 | 5 | 80 | 65 | 300 |
| 20 | 18 | |||||||||
| 2 — 4 | T.G.BXG | 80WFZB-F | 2900 | 30 | 128 | 55 | 5 | 80 | 65 | 580 |
| 50 | 125 | |||||||||
| 60 | 120 | |||||||||
| 2 — 4 | T.G.BXG | 80WFZB-F1 | 2900 | 26 | 103 | 45 | 5 | 80 | 65 | 530 |
| 30 | 95 | |||||||||
| 40 | 80 | |||||||||
| 2 — 4 | T.G.BXG | 80WFZB-F2 | 2900 | 15 | 38 | 11 | 5 | 80 | 65 | 380 |
| 25 | 36 | |||||||||
| 30 | 35 | |||||||||
| 2 — 4 | T.G.BXG | 80WFZB-F3 | 2900 | 21 | 34 | 11 | 5 | 80 | 65 | 380 |
| 规格型号 | 转速 | 流量 | 总扬程 | 配套功率 | 允许吸深 | 吸液口径 | 出液口径 | 整机重量 | ||
| 类别代码 | 材质代号 | 型号 | r/min | m3/h | m | kw | ≤ m | mm | mm | kg |
| 2 — 4 | T.G.PP.BXG | 100WFZB-A | 2900 | 60 | 30 | 18.5 | 5 | 100 | 80 | 560 |
| 100 | 26 | |||||||||
| 110 | 22 | |||||||||
| 120 | 20 | |||||||||
| 2 — 4 | T.G.PP.BXG | 100WFZB-AD | 1450 | 30 | 12 | 7.5 | 5 | 100 | 80 | 450 |
| 40 | 11 | |||||||||
| 50 | 10 | |||||||||
| 60 | 9 | |||||||||
| 2 — 4 | T.G.BXG | 100WFZB-B | 2900 | 60 | 40 | 22 | 5 | 100 | 80 | 580 |
| 80 | 36 | |||||||||
| 100 | 32 | |||||||||
| 120 | 28 | |||||||||
| 2 — 4 | T.G.PP.BXG | 100WFZB-BD | 1450 | 30 | 15 | 11 | 5 | 100 | 80 | 520 |
| 40 | 14 | |||||||||
| 50 | 13 | |||||||||
| 68 | 11 | |||||||||
| 2 — 4 | T.G.BXG | 100WFZB-C | 2900 | 45 | 55 | 37 | 5 | 100 | 80 | 630 |
| 80 | 48 | |||||||||
| 100 | 45 | |||||||||
| 2 — 4 | T.G.BXG | 100WFZB-C1 | 2900 | 75 | 40 | 30 | 5 | 100 | 80 | 605 |
| 85 | 35 | |||||||||
| 2 — 4 | T.G.BXG | 100WFZB-C2 | 2900 | 40 | 20 | 11 | 5 | 100 | 80 | 520 |
| 50 | 19 | |||||||||
| 60 | 18 | |||||||||
| 2 — 4 | T.G.BXG | 100WFZB-C3 | 2900 | 40 | 16 | 7.5 | 5 | 100 | 80 | 500 |
| 45 | 15 | |||||||||
| 2—4 | T.G.BXG | 100WFZB-E | 2900 | 60 | 87 | 55 | 5 | 100 | 80 | 720 |
| 80 | 80 | |||||||||
| 100 | 75 | |||||||||
| 2—4 | T.G.BXG | 100WFZB-E1 | 2900 | 80 | 60 | 45 | 5 | 100 | 80 | 680 |
| 100 | 51 | |||||||||
| 2—4 | T.G.PP.BXG | 100WFZB-E2 | 2900 | 30 | 26 | 11 | 5 | 100 | 80 | 530 |
| 50 | 25 | |||||||||
| 55 | 24 | |||||||||
| 2—4 | T.G.PP.BXG | 100WFZB-E3 | 2900 | 62 | 22 | 11 | 5 | 100 | 80 | , 530 |
| 58 | 18 | |||||||||
| 2—4 | T.G.BXG | 100WFZB-F | 2900 | 60 | 133 | 90 | 5 | 100 | 80 | 965 |
| 80 | 125 | |||||||||
| 100 | 120 | |||||||||
| 2—4 | T.G.BXG | 100WFZB-F1 | 2900 | 80 | 108 | 75 | 5 | 100 | 80 | 820 |
| 90 | 90 | |||||||||
| 100 | 80 | |||||||||
| 2—4 | T.G.BXG | 100WFZB-F2 | 2900 | 30 | 40 | 15 | 5 | 100 | 80 | 550 |
| 50 | 38 | |||||||||
| 60 | 36 | |||||||||
| 2—4 | T.G.PP.BXG | 100WFZB-F3 | 2900 | 46 | 23 | 11 | 5 | 100 | 80 | 530 |
