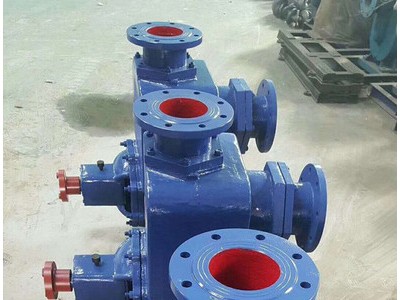

自吸泵 ZX自吸泵 ZW自吸无堵塞排污泵自控自吸泵 自吸泵定制 自吸泵
材质 | 铸铁 |
---|---|
产品认证 | 企业标准 |
功率 | 30w |
流量 | 70m3/h |
驱动方式 | 电动 |
吸入口径 | 100mm |
性能 | 不阻塞 |
扬程 | 75m |
用途 | 自吸泵 |
原理 | 离心泵 |
执行标准 | 国标 |
转速 | 2900r/min |
泵轴位置 | 卧式 |
叶轮数目 | 单级 |
叶轮结构 | 封闭式叶轮 |
叶轮吸入方式 | 自吸式 |
品牌 | 明嘉 |
型号 | 100ZX70-75卧式自吸泵 |
公司主要生产ZJ、ZJL、ZGB、SP、SPR型渣浆泵。ZJW压滤机入料泵、IS ISG IRG清水泵.N、NB型冷凝泵、SH、S型双吸泵;D、DG、DL、GC型多级泵;PW、PWL型污水泵;PN、PNL型泥浆泵;IH、FB型化工泵;LP、LPT、YW型液下排污泵;QW、WQ型污水排污泵;ZX、ZW、WFB型自吸泵;UHB砂浆泵、HW型混流泵等各种工业水泵。带加工定制各种泵轴等配件。
产品畅销全国各地的电力、冶金、矿山、石油、化工、污水处理等行业。拥有完整、科学的质量管理体系。
ZX自吸泵产品概述: ZX系列型泵是卧式自吸离心泵。该型式泵 与其它型式的自吸离心泵比较,因为泵本身没 有逆止阀,结构简单;工作可靠;无 故障工作时间长,维护、使用方便、体积小、 重量轻、效率高、在设计上做了特别的考虑与相同口径的泵比较,排量大、性能高。ZX型自吸泵在工农业生产、抢险救助,如排涝、救火中作为应急泵使用效能更为突出。 ZX型泵广泛适用石 油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、 喷灌。供输送清水或粘度小于5°E,温度低于80℃物理及化学性质类似清水的其它液体。
ZX自吸泵技术参数: 流量:6.3~400m3/h;
扬程:5~132m;
转速:2900、1450r/min;
功率:0.55~110KW;
进口直径:50~200mm;
工作压力:1.6Mpa。
维护和拆装 该自吸泵的特点是结构简单可靠,经久耐用。在泵正常情况下,一般不需要经常拆?保养。当发现故障后随时给予排除即可。
1.维护该泵时应注意几个主要部位:
a. 滚动轴承:当泵长期运行后,轴承磨损到一定程度时,须进行更换。
b. 前密封环、后密封环:当密封环磨损到一定程度时,须进行更换。
c. 机械密封:机械密封在不漏液的情况下,一般不应拆?检查。若轴承体下端泄漏口处产生严重泄漏时,则应对机械密封进行拆检。装拆机械密封时,必须轻取轻放,注意配合面的清洁,保护好静环和动环的镜面,严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦付镜面拉毛所至。其修复办法,可对磨擦付端面进行研磨使恢复镜面。机械密封产生泄漏的另一原因是"O""形橡胶密封圈(或缓冲垫)安装不当、或者变形老化所至。此时则需调整或更?"O"形密封圈进行重新装配。
2.泵拆装顺序:
a. 拆下电动机或脱出联轴器。
b. 拆出轴承体总成,检查叶轮和前口环的径向间隙,检查叶轮螺母有无松动。
c. 拆下叶轮螺母,拉出叶轮,检?叶轮和后密封环的径向间隙。
d. 松出机械密封的紧定螵钉,拉出机械密封的动环部分,检查动、静环端面的贴合情况,检查“O”形密封圈〔或缓冲垫)的密封情况。
e. 旋出联轴器的紧定螺母,拉出联轴器。
f. 拆下轴承端盖,拆出泵轴和轴承。
g.安装时以相反顺序进行装配即可。 注意事项 故障与排除
故障 | 产生原因 | 排除方法 | ||
水泵不出 | 1.泵壳内未加储液或储液不足 2.吸入管路漏气 3.转速太低 4.吸程大或吸入管路过长 5.机械密封泄漏量过大 6.吸入管路气体不能从出口排出 | 1.加足储液 2.检查并排除漏气现象 3.调整转速 4.降低吸程或?短吸入管路 5.修复或更换 6.使之排出 | ||
杂音和振动较大 | 1.底脚不稳 2.泵轴弯曲 3.汽蚀现象 4.轴承磨损严重 5.进口管路内有杂物 6.泵与电动机两者主轴不同心 | 1.加固 2.更换或校正 3.调整工况 4.更换 5.滴除杂物 6.调整同轴度 | ||
出水量不足 | 1.叶轮流道与吸入管被堵塞 2.叶轮或叶轮密封磨损严重 3.功率不足或转速太低 | 1.排除堵塞物 2.更换口环 3.加足功率、调至额定转速 | ||
轴功率消耗过大 | 1.流置过大 3.泵轴弯曲或叶轮卡碰 4.泵内流道堵塞或被卡住 | 1.升高出口压力 2.适当降低 3.更换或校正 4.排除堵塞物 |
ZX自吸泵适用范围: 适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊装的浆料(介质粘度≤100厘珀、含固量可达30%以下)。
装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农药、苗圃、果园、茶园的良好机具。
可和任何型号、规格的压滤机配套使用,将浆料送给滤机进行压滤的理想配套泵种。 ZX自吸泵性能参数
型号 | 流量Q | 扬程 (m) | 吸程 (m) | 自吸性能 (min/5m) | 转速 (r/min) | 电机功率 | |
(m3/h) | (L/s) | ||||||
25ZX3.2-20 | 3.2 | 0.9 | 20 | 6.5 | 1.9 | 2900 | 0.75 |
25ZX3.2-32 | 3.2 | 0.9 | 32 | 6.5 | 1.8 | 2900 | 1.1 |
40ZX6.3-20 | 6.3 | 1.8 | 20 | 6.5 | 1.9 | 2900 | 1.1 |
40ZX10-40 | 10 | 2.8 | 40 | 6.5 | 1.5 | 2900 | 4 |
50ZX15-12 | 15 | 4.2 | 12 | 6.5 | 2.4 | 2900 | 1.5 |
50ZX18-20 | 18 | 5 | 20 | 6.5 | 1.9 | 2900 | 2.2 |
50ZX12.5-32 | 12.5 | 3.5 | 32 | 6.5 | 1.5 | 2900 | 3 |
50ZX20-30 | 20 | 5.6 | 30 | 6.5 | 1.5 | 2900 | 4 |
50ZX14-35 | 14 | 3.9 | 35 | 6.5 | 1.5 | 2900 | 4 |
50ZX10-40 | 10 | 2.8 | 40 | 6.5 | 1.5 | 2900 | 4 |
50ZX12.5-50 | 12.5 | 3.5 | 50 | 6.5 | 1.4 | 2900 | 5.5 |
50ZX15-60 | 15 | 4.2 | 60 | 6.5 | 1.3 | 2900 | 7.5 |
50ZX20-75 | 20 | 5.6 | 75 | 6.5 | 1.3 | 2900 | 11 |
