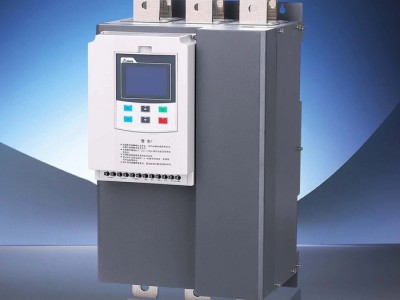

上海台达MPS5-P160新款重载工业矿石农业煤矿普用机械软起动器破碎机球磨机输送机消防泵三相电动机降压启动-消防泵|泵|泵阀管件|环博云

产品特色

● 保护功能：起动过程对软起动器及电机实时保护，旁路后对电机在线保护；提供12种保护功能，不需加装其他保护产品，降低设备投资。

● 参数丰富，软件不断升级：新增“旁路切换时间”参数避免大电流旁路切换时烧毁接触器；“新增”间隔延时”参数，避免频繁起动造成电机损坏”。

● 文液晶显示：参数、状态均采用中文显示，便于现场操作人员调试及维护。

● 讯功能：提供中文上位机软件，便于用户远程调试和控制。

产品型号说明

选型注意事项

软起动器必须提供大于负载阻力矩的力方能完成启动，对普通负载如水泵等建议配置同档位规格的或高一档位的软起动器，对重载如球磨机、6级风机、破碎机等建议配置高一档位或二档位规格的软起动器。

产品应用范围

广泛应用于煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂、风机、水泵、输送类及压缩机等大负荷恶劣环境中运输设备软起支/直接启动控制，是星/三角转换，自耦降压，磁空降压等降压启动设备的理想换代产品。

产品技术规范

项目名称		MPS5系列软启动器
控制特性	外部故障输入保护（瞬停端子）	用于外加专用保护装置，如热继电器等
	失压保护	软起动器断电且又来电后，无论控制端子处于何种位置，均不会自行起动，以免造成伤害事故
	起动时间过长保护	由于软起器参数设置不当或其它原因造成设定时间内起动不成功，软起动器会自行保护
	软起动器过热保护	温度升至80℃±5℃时保护动作，动作时间＜0.1秒; 当温度降至55℃时,过热保护解除
	输入缺相保护滞后时间	＜3秒
	输出缺相保护滞后时间	＜3秒
	三相不平衡保护滞后时间	＜3秒，电流偏差大于50%
	起动过载保护时间	起动时电流持续大于电机额定工作电流5倍时的保护时间
	运行过载保护时间	以电机额定工作电流为基准作反时限热保护，参照脱扣保护时间曲线
	电源电压过低保护滞后时间	当电源电压低于极限值50%时，保护动作时间＜0.5秒；否刚低于设定值时保护动作时间＜3秒
	电源电压过高保护滞后时间	当电源电压高于极限值130%时，保护动作时间＜ 0.5秒；否则高于设定值时保护动作时间＜3秒
	负载短路保护滞后时间	＜0.1秒短路，电流为软起动器标称电机电流额定值10倍以上

基本配线图

产品标准规格及尺寸

存储及安装注意事项

安装

环境温度0℃～40℃，避免高温多湿，湿度小于90％（不结露）。

防止水滴，蒸汽，粉尘，棉絮，金属细粉的侵入，防止油，盐，及腐蚀性气体的侵入。

禁止安装在含有易燃性，液体和固体环境。

为了冷却及维护方便，周围留有足够的空间，保证空气流通顺畅。

安装壁面应使用铁板等不燃性材料，须避免振动而引起变频器损坏。

储存

储存环境温度-20℃到+65℃范围内；

储存环境相对湿度在0%到95%范围内（无结露）无尘垢，干燥的位置；

储存环境中不含腐蚀性气、液体，或者放置在架子上，并适当包装存放；

售后说明

（一）保修期限为自购买之日起的12个月内。

（二）保修范围

1.软起动器本体。

2.保修期内，因本公司责任而产生的故障或损坏由本公司免费维修，购买后12个月内无偿包修。

3.保修期内，由以下情况导致的机器故障或损坏，本公司将收取一定的维修费。

（1）不按说明书操作或未经允许自行修理及改造所引起的机器故障；

（2）超出标准规范的要求使用而造成的故障或损坏；

（3）购买后摔损或放置不当（如进水等）等造成的损坏；

（4）因地震、火灾，雷击，异常电压或其他人力不可抗拒力量造成的机器损坏。
