结构及工作原理

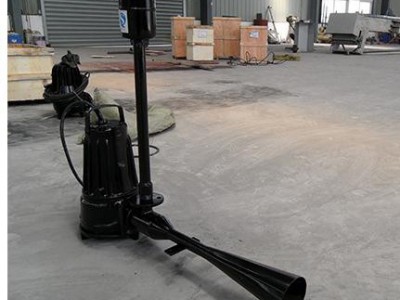

深水自吸式潜水射流曝气机主要由WQ型潜水排污泵，文丘里管、扩散管、进气管及消音器等组成。

工作原理为：潜水电泵产生的水流进过喷嘴形成高速水流，在喷嘴周围形成负压由进气管吸入空气，形成液气混合流高速喷射而出，夹带许多气泡的水流在较大面积和深度的水域里涡旋搅拌，完成曝气。

特点与用途

深水自吸式潜水射流曝气机使水体搅动与充氧同时进行，气泡细密，既可获得较高的氧转移率，又具有叶轮无堵塞优点。强有力的单向液流，造成有效的对流循环，且电机负载随水位的变化很小，因此更适合在水位变化较大的池中应用。无需压缩空气的条件下，**大潜水曝气深度可以达到10m。成本低，安装维护简捷便利。

型号表示方式

选型与安装：

需本公司协助选型时，用户应提供池型、介质特性、所需进气量、潜水深度等相关数据，以便本公司设计和提供**设备，更好地满足用户的需求。QSB型深水自吸式潜水射流曝气机的安装形式有自耦式和移动式两种。自耦式安装是将曝气装置和专用的底座固定在水池底部，在池顶安装好配套的支撑块，用导轨使两者相连，潜水电泵与特定支架联接好后沿导轨下滑到底座出口位置，通过泵自重，自动耦合并密封。自耦式安装无需安装或维修人员进入水坑即可提升和安装电泵。移动式安装方式是将深水自吸式潜水射流曝气机安装于池底部，依靠自重定位，具有安装位置可变动、灵活、成本低等特点。

使用说明：

1、安装前：

（1）必须详细阅读说明书，避免使用不当而损坏机器。仔细检查潜水曝气机的选型是否正确，实际使用条件是否与规定的使用条件一致。

（2）清理水池或水道，防止杂物进入曝气口。

（3）应由一名电工，用0-500V兆欧表，检查电机主电缆三芯线对地绝缘电阻不得低于5兆欧，严禁使用兆欧表检查控制电缆，避免损坏曝气机内部的电器元件，而应用万用表检查控制电缆线。

（4）检查电压一定要在铭牌上标出的额定电压±5%的范围内。如果电源离潜水曝气机的使用距离较远时，考虑线损，电缆的截面积应加大，接头应尽可能少，且接头作密封处理，以防漏水；另外考虑维护检修的方便，建议设置机旁端子箱。

（5）潜水曝气机配有专用控制柜，使用前应仔细阅读其说明书，并检查设备接线是否正确，启动装置是否灵活，触头接触是否良好，启动设备的金属外壳是否可靠接地，检查所有接线处有无松动，并重新紧固一次。

（6）潜水曝气机上的动力电缆线、接地线和控制电缆线应与控制柜（箱）的接线头一一对接。

（7）潜水曝气机的接地线为双色线（黄/绿），为保证安全，必须连接牢靠，且比其它线长出50mm。

（8）检查叶轮旋转方向

使用三相电源的潜水曝气机，在潜水曝气机初次启动或每次重新安装后都应检查转动方向，转动方向不正确，会降低效率，并损坏潜水曝气机。检查方法是：潜水曝气机在**终安装前，应举高并作简单的启动，从底部向上看潜水曝气机的吸水口，叶轮按逆时针方向旋转。如果旋转方向不正确可以交换控制柜或端子箱上三相线中的任意两条线的位置**能改变转动方向。如果几台潜水曝气机连到一控制柜或端子箱上，各台潜水曝气机必须单独进行检查。

2、安装

（1）固定湿式安装：采用自动耦合系统，潜水曝气机沿导轨下滑到底座，与出水口自动耦合并密封可靠（详见自动耦合装置安装说明书）。

（2）移动式安装：以底盘支撑，底盘根据用户需要可固定或不固定在基础上，接上电源即可工作。

（3）吊装潜水曝气机时，必须切断电源，确保安全；在吊装过程中加强对电缆的保护，严禁划破、划伤电缆。
