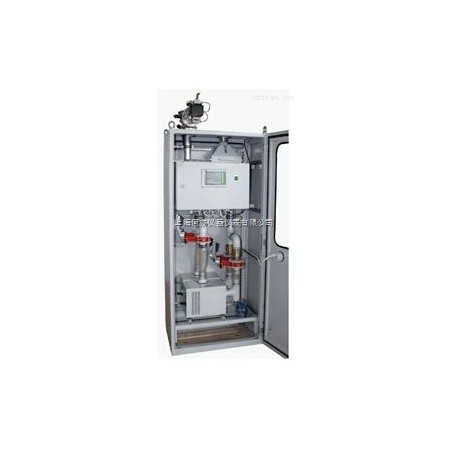

BOA-80气溶胶采样器

BOA-80气溶胶采样器

用途

BOA-80气溶胶采样器是经过过滤器对气溶胶进行采样的，采样的流量可调。采集空气的流量设定成固定值，也按照控制单元值成比例的输入，典型的就是在通风线路的测量流量，例如：在通风系统的堆栈或管道内。主要的组件-吸收单元-和存储采样电路自动开关都翻了一倍（在基本型号K0025的基础上）。因此BOA-80适用于要求高可靠性的采样中，如核电站通风堆栈中的放电监测。该仪器可进行综合自动诊断。

残留在过滤器上的放射性污染之后可在实验室继续拧分析，核素的体积活度也计算。

描述

BOA-80有几种配置。基本型号（K0025）包括一个过滤器和2个抽吸单元。简化模型（K0025-01）有一个过滤器和一个抽吸单元。抽吸单元是相同的。

抽吸的空气质量通过一个或其它抽吸单元从输入管道进入到过滤单元，再通过空气体积测量仪返回到采样线。

过滤器单元有一个滤光片夹，标准的过滤器有效面积是220 x 170 mm (8? x 6? in)；过滤器大小为240 x 220 mm (9? x 8? in)。

控制单元通过一个过滤器和过滤器后面的负压老控制当前空气质量流量；它测量总的过滤掉的空气质量体积，切换单个抽吸单元。通过电机调速，气流控制系统维持在预设的空气流量，而不受过滤器污染的影响。

BOA-80基本型号（K0025）除了手动控制，在2个模式中的任何一个工作。

  标准模式-选择抽吸单元在工作，其它的都不工作（以防抽吸单元工作失败，刚开始也会工作）

  循环模式-在空气中或者在预设阶段，抽吸单元都进行抽吸。

为了防止抽吸单元故障或者是要求抽吸空气的流量没达到，其它的抽吸单元都会开始工作。

本地触屏LCD显示器进行参数设置和数据显示，也可选择连接到主系统，通过RS-485或以太

网外接的计算机控制操作。

从图表显示中得出当前流量（重新计算标准流量，例如，温度和压力发生改变），在选择的时间间隔内总的采样体积，从后一个过滤器出来的总的采样体积。

主要优势

  可靠性高

  综合自动诊断

  冗余系统自动备用

  易控制

  数据显示和主系统远程单元控制可选

技术规格

  可调流量：8～80 m3/h (±2 %)4.7 ～47 cfm

  可用负压：10KPa（75mmg）

  介质温度：-5 ～+45 °C

  介质湿度：大80%，无冷凝

  过滤器有效面积（根据DIN 24184）：220 x 170 mm

  标准介质（接合点-Φ）：输入 DN 80mm  输出 DN 50mm

  控制：LCD触屏 5.7”

  尺寸：800 x 550 x 1860 mm (L x W x H)

  重量：约200Kg

  主系统连接：RS-485或以太网

  输入电源：230 VAC，大 10 A

  电气防护：IP30

  环境温度：+15 ～ 30 °C

型号和附件
