HY-HF-60105V4X USB低噪声高频频谱仪

 HY-HF-60105V4X USB低噪声高频频谱仪

 HY-HF-60105V4X USB低噪声高频频谱仪技术指标：

频率范围:  1MHz - 9.4GHz
显示平均噪声电平:  -155dBm (1Hz)
显示平均噪声电平： -170dBm (1Hz) 前置功放开
大测量输入电平:  +20dBm
大测量输入电平:  +40dBm (加选件)
小采样时间:  5mS
分辨率带宽： 200Hz - 50MHz
EMC滤波器:  200Hz, 9kHz, 120kHz, 200kHz, 1,5MHz, 5MHz
单位:  dBm, dBμV, V/m, A/m, W/m2 (dBμV/m, W/cm2 等)
检波器：均方根，峰值
解调： AM FM PM GSM
输入端口：50欧姆阻抗，SMA端口输入
测量精度: +/- 1dB
数据通信端口： USB 2.0/1.1
尺寸 (长/宽/高):  210x136x26 mm
重量：1600克

技术特点：

安全限值计算和显示，基于标准 DE 08DIN/V48 或其他标准。
低噪声前置放大器（选件 020）
14位双重模拟数字转换器
数字下变频硬件滤波
高速DSP 处理器 150MIPS
实时远程控制（通过USB口）
矢量（I/Q）测量
DECT 和时隙分析
实时峰值功率检测（选件 205）
内置扬声器
音频输出，用于基于电脑的FFT音频分析软件
含全向天线 OmniLOG 90200
铝制机壳，壁厚3mm, 屏蔽效果好
外接电源供电（不含电池）
免费频谱分析软件 MCS，支持3种操作系统。网上升级

应用举例：

在1MHz-10GHz频率范围内可做的各种分析和测量
电磁兼容预认证测试
LTE800
ISM868
GSM900
GSM1800
GSM1900
DECT
UMTS
WLAN
Microwave
Bluetooth
WiFi
LTE2.6
WiMAX
Directional Radio
5GHz WLAN
PAR Radar 着陆雷达
其他

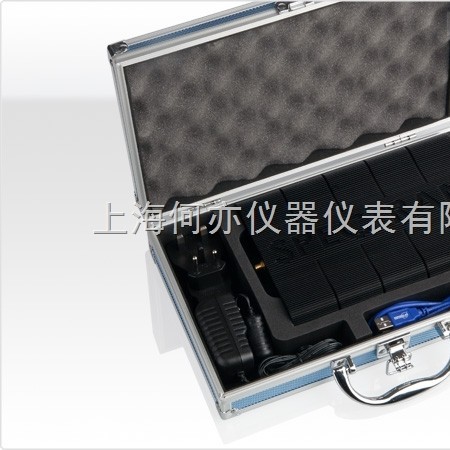

标配清单：

编号 名称与规格               数量与单位
1     HF-60105 V4 X  USB频谱仪      1台
2     全向天线 OmniLOG 90200        1个
3     铝箱                          1个
4     电池充电器                    1个
5     USB电缆                       1根
6     SMA电缆头紧固/拆卸小工具      1个
7     英文手册（CD 光盘）           1本
8     实时控制分析软件 MCS          1套

选购件：

选件002 （高精度时间基准0.5ppm）
 TCXO 温度补偿型石英晶体谐振器，  高精度的 TCXO 时间基准是为SPECTRAN特别设计的，显著改进了相位噪声（抖动），这使得使用非常窄的滤波器成为可能，低到200Hz， 进而显著改进了灵敏度。 为了充分利用HF-60100的大灵敏度， 此选项是*的。高精度时间基准，使得频率的测量精度大为提高。在将来的应用，例如时域测量，或者UMBT的选择性编码测量和显示，是必须的。这些应用正在开发中。 标配的产品没有此选项,时间基准是50ppm.

选件020  （15dB 内置低噪前置放大器）
这个选件是内置的超级低噪声 15dB 前置放大器，特别是在测量极弱信号性能*。用切换开关打开。必须订购的选件，价格也非常优惠。没有此选件，灵敏度将会降低15dB.

选件UBBV1  40dB 外接低噪声宽带前置功率放大器（1MHz-1GHz）
这个外接的低噪声前置放大器，频率范围宽，增益高达40dB , 特别是在测量极弱信号时，性能*，适合EN55011， EN55022 或者EN50371 电磁兼容测试。如果你使用我们的BicoLOG 天线，或者我们的PBS1 近场探头、EMC嗅探器，这个选件是达到测试结果所*的。

选件UBBV2  40dB 外接低噪声宽带前置功率放大器（1MHz-8GHz）
这个外接的低噪声前置放大器，频率范围宽，增益高达40dB , 特别是在测量极弱信号时，性能优，适合EN55011， EN55022 或者EN50371 电磁兼容测试。如果你使用我们的BicoLOG 天线，或者我们的PBS1 近场探头和EMC嗅探器，这个选件是达到测试结果所*的。

选件205  10GHz宽带峰值功率计，适用于 HF60100 V4 (X)
这个选项增加了频谱仪的宽带峰值功率计功能，测量范围达到10GHz， 它还精确测试具有高波峰因数的信号，例如WLAN信号，和极短的信号，例如雷达信号。 测量是实时的， 宽带的，带温度补偿的。它是测试线缆的衰减和和接收机的输出非常有效的手段。根据不同的频率，功率计测试的灵敏度达到约-50dBm, 大可测电平达到+10dBm ,如果增加一个20dB 的衰减器，大可测量电平可达+30dBm .

辅件：

电磁干扰/电磁兼容近场探头 PBS1 和PBS2 （直流到6GHz）
直接指向干扰源进行测试，频率从直流到6GHz，也进行通用的EMC测试和监测。我们的近场探头和嗅探器包括5个探头，其中4个磁场探头，1个电场探头。

1m, 5m 或10 m 低损耗SMA接头馈线
高质量特制SMA接头馈线， 连接任何HyperLOG天线， 或者BicoLOG 天线，或者前置放大器到各种射频测试频谱仪上。

20dB SMA 接头衰减器
测试范围从+20dBm 扩展到+40dBm

SMA 接头直流隔离器
在测量直流电供电的信号时，例如 DSL/ISDN 线，必须使用直流隔离器。它防止直流电源损坏频谱仪的输入端。直接将直流隔离器连接到频谱仪的SMA输入端口即可。

校准电阻 SMA接头
校准频谱仪所需要的装置， 专业用户*。

校准证书
专业用户使用，包括详细的校准数据表

频谱仪HF-60105V4X 更详细的资料

安诺尼的旗舰产品 HF-60105， 9.4GHz频谱分析仪  价格令人难以置信， 几乎是*无缺。USB频谱分析软件支持三种操作系统，适用于电磁兼容预认证测试。 支持射频测试输入功率达到 +40dBm, 满足任何预认证测试要求。

我们的V4 产品系列，提供了大量的增强功能， 采样时间快， 动态范围大，Better IP3， 背景噪声低，解调带宽大。 HF-60105 V4 X 适用电磁兼容，电磁干扰预认证测试，不可思议的灵敏度 -170dBm(Hz) , 5.555Ghz, 带前置功放。使竞争对手的昂贵产品相形见拙。不信就试试看一下。

技术
基于的频谱分析方法， 安诺尼以不可思议的低价提供了一个专业的射频测试仪器。检测干扰源，发现他们产生的原因，确定信号源的频率和强度，测试极限，使用我们提供的功能强大的电脑分析软件。

德国制造
所有的SPECTRAN产品都是德国安诺尼开发，生产和校准的。这保证了安诺尼以高的标准给所有的客户提供所有的SPECTRAN频谱仪和EMC天线2年的保修服务

实时频谱分析软件（随机免费赠送）
USB 频谱仪，支持实时远程电脑控制, MCS分析软件支持三种操作系统， MAC OS， Linux， Windows。 它使得任何一个SPECTRAN频谱仪都变成强大的测试解决方案， 例如， 记录， 多视窗显示， 柱状图，水幕图，数量不限的标识，增强的限值显示等， 请到我们的软件开发下载的分析软件。

限值显示
所有的SPECTRAN频谱仪提供功能强大的限值显示。只要按一下频谱仪的限值键， 它的高性能数字信号处理器立刻就计算限值，并实时显示出来。通常具有此类功能的频谱仪价值要在几千欧元，使用安诺尼的产品省钱。

配带的天线
 每一个USB频谱仪都随箱免费提供一个全向天线（700MHz到2.5GHz）， 覆盖频率宽。此外安诺尼还提供许多天线产品供电磁兼容，电磁干扰测试使用。 这些天线频率覆盖范围广，增益大，更详细的资料见

选购件
所有的SPECTRAN 频谱仪都提供多种选购件，较大地扩展了功能，更详细的选件描述见选购件说明。

随箱标配件
每个SPECTRAN频谱仪都随箱配有许多辅件， 详细的说明见标配件说明。
照片和实际发运的的辅件可能不一样，详见标配件说明
