RDU57型区域辐射监测系统

RDU57型区域辐射监测系统

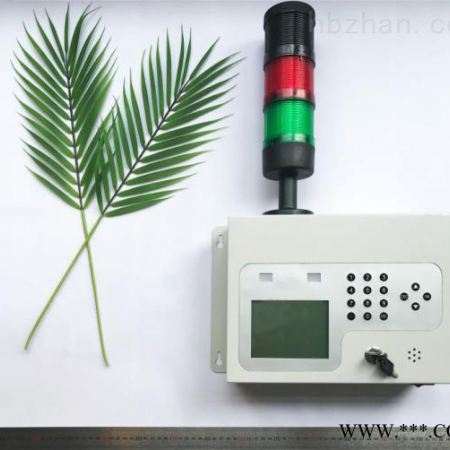

控制器

概  述

RDU57型区域辐射监测系统，该系统采用辐射剂量在线控制器RDU57（以下简称控制器）与辐射剂量在线监测仪RP32GM（以下简称探测器）分体式仪器，由探测器检测辐射剂量数据，经无线或者有线传输方式将数据传送给控制器，显示探测到的数据及其状态。本系统适用于X、γ射线场所的辐射防护安全监测。仪器可根据使用场所监测的需要,选择高灵敏探测器或高量程探测器，是辐射源应用场所:工业放射源应用现场、环境实验室、辐照室、核医学、核原料储存运输及安检等领域进行及X、γ辐射监测的理想仪器。

特  点宽量程、高灵敏度探测器，可根据应用来

自由选择；

32位高级微处理器控制，数字输入输出

口以及实时时钟功能；

SDHC卡存储信息，大支持32G，存储时

间间隔可设置（10个探头2G存储卡一分钟存储间隔约15年存满）；

控制器和探测器可选用有线（RS485）或无线组成内部监测网，可根据现场条件灵活配置，简化工程工作量；控制器和上位机可选用以太网或RS232组成大型区域辐射监测网，可扩展GPRS/3G方式；5.7寸大屏幕LCD液晶显示，友好的人机界面；各探测器报警阈值可独立设置，同时具有上、下限报警功能 ，并配备开关量输出端口；可外扩智能声光报警装置；内置故障检测、剂量率过载报警及保护功能，确保仪器正常工作；控制器内置探测器，可探测控制器周围的射线强度（可选）；技术指标显示：5.7寸LCD图形显示器；处理器：工业级32位ARM处理器；探测器通讯接口：无线（选配）、RS485；外挂探测器数量：64路，大128路（可选）；上位机通讯接口：RS232，RJ45，GPRS/3G（选配）；开关量输出：2路（选配）；报警功能：报警阈值：可根据需求自行设置；异常状态：剂量率超过阈值、探测器故障、探测器阻塞(过载)；报警形式：显示、声光：110dB/m, 150R/min（可根据用户要求）；数据存储：SDHC卡，大支持32G；供电电源：DC 9～36V或AC 110～260V 50Hz使用环境：温度- 10℃~55℃，相对湿度≤85%RH（+40℃）；尺寸重量：控制器：310mm*200mm*80mm,重量：1.5KG；防护等级：IP55；



探测器

概  述

RP32GM型场所辐射监测仪是辐射场所在线监测γ及X辐射剂量率检测的理想仪器，主要适用于环境实验室、医院、核药房、核电站、辐照室、加速器、探伤室、测厚、核子秤、料位计、核医学、分子生物学、放射化学、冶金、核原料储存以及机场、码头商检等领域的单点监测，可通过上位机或RDU57主机组网测。

特  点可固定使用，也可移动到需要的工作场所任意设置上、下限报警阈值。传感器故障报警高效率探测器，灵敏度高，响应速度快，LED显示状

态，清晰可见

可独立使用也多个组成监测网络（需要RDU57控

制主机或监测平台）

内置485工业总线接口，可与控制主机以及上位机监

测平台ZigBee  mesh 、TCP/IP协议，可远程读取仪

器实时剂量率和设置仪器参数（可选）

可带开关量输出主要参数指标：探 测 器： GM探测器测量范围：本底～100mSv/h响应时间：根据射线强度测量时间滑动测量方法，防护报警响应时间<2秒相对误差：测量范围内相对基本误差≤10%能量响应： 40keV～1.5MeV供电范围宽：DC 9～36V或AC 110～260V 50Hz使用环境：温度-10℃～+50℃、相对湿度(在40℃温度下)≤98％防护等级：IP65
