FT-LORA 土壤墒情实时监测系统 土壤监测仪

土壤墒情实时监测系统建立了集土壤墒情实时监测、信息管理、查询服务、预测分析为一体的决策支持系统，科学地制定抗旱调度方案，为正确指挥抗旱救灾提供决策支持，大限度地减轻灾害损失。

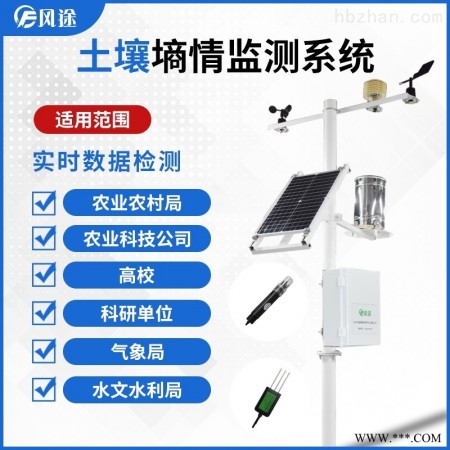

土壤墒情实时监测系统

 　　一、系统概况

　　风途科技自产土壤墒情监测系统，以实时墒情、农情、水利工程蓄水引水情况等信息为数据源，利用的土壤水分传感器等设备，结合适合地域的数学模型，依托物联网的监测平台，建立了集土壤墒情实时监测、信息管理、查询服务、预测分析为一体的决策支持系统，科学地制定抗旱调度方案，为正确指挥抗旱救灾提供决策支持，大限度地减轻灾害损失。

　　该产品是一款全新理念的智能系统。它结合了物联网技术，人工智能技术的基础，采用太阳能做为动力，高效的完成自动化监测任务。

　　二、、适用范围

　　农业农村局、农业科技公司、高校、科研单位、、水文

　　三、产品特点

　　1、低温彩色触摸屏7寸，版本：4.4.2、四核Cortex™-A7，512M/4G、供电：12V/1A、支持U盘扩展，支持内存卡扩展

　　2、全程跟踪记录被测环境中的温度、湿度、风速、风向等环境数据，记录时间长，具有断电数据自动存储保护功能。

　　3、整机功耗小，使用太阳能、锂电池或者市电供电。供电电流供电能力不低于 2A，待机功耗不高于0.1w.全速工作功耗不高于4w，输入模拟电压信号范围: 0-5V;输入模拟电流信号范围: 4-20mA

　　4、采集器内置传感器：温度，湿度，大气压，噪声，(PM2.5、PM10、TSP)(选配)

　　5、传感器之间可lora无线组网，30km以内lora透传，30km以外物联网卡传输

　　6、太阳能板：1W/30W/50W可选，充电控制器：MPPT自动功率点跟踪，效率提高20%、电池：2000mA/24Ah/50Ah

　　7、一台记录仪，可以同时测量多个点的环境参数。

　　8、传输方式多样，可选配RJ-45标准网络接口; USB 支持大64GB内存的U盘，实现了24小时候全天候实时的在线监测。

　　9、可连接多个传感器并远程传输至大显示屏。

　　10、设定了报警管理，超限后向的手机上发送短信，及时预警，提高实时监测的有效性。

　　11、外部电源和通讯系统出现的临时故障不影响数据采集，通讯恢复后可自动下载延误传输的数据;断电不丢失已采集存储的数据。

　　12、支持多种尺寸彩色液晶和LED户外显示屏等实时显示数据。(户外显示屏可根据客户需求定制)

　　13、云平台功能强大，支持实时数据查询、支持历史数据查询、支持历史数据导出、支持时段数据查询、支持积分数据查询。实现数据的存储管理，对监测点的数据图形展示，曲线分析，超限超标报警统计等，为监管部门提供决策依据。

　　四、技术参数

　　1、主控制器技术参数

　　数据存储空间：≥100000条

　　记录间隔：1分-24小时可调

　　数据传输：GPRS无线通讯

　　工作环境：-30℃～80℃

　　供电方式：太阳能供电系统

　　2、传感器技术参数

　　组网传感器工作电流：Lora从机模式：瞬时≤50mA，平均≤20mA，GPRS+Lora主机模式：瞬时≤120mA，平均≤30mA。

　　组网传感器顶端贴片太阳能板，无需拉线，可随意布置在有阳光的区域(选配，默认2W太阳能板，2600ma锂电，10分钟一次数据，3km半径)。休眠电流：<1mA。

　　组网传感器内部集成：空气温度，湿度，大气压，噪声，pm2.5， pm10， TSP

　　外接土壤水分传感器参数

　　配置：四层(多层可选)

　　精度：±3%

　　测量范围：0-100

　　测量稳定时间：2秒

　　响应时间：<1秒

　　探针长度：5.5cm

　　探针直径：3mm

　　探针材料：不锈钢

　　电路密封：环氧树脂

　　工作电流：25～35mA，典型值28mA(电压型)

　　测量主频：100MHz

　　测量区域：以探针为中心，围绕探针的直径7cm、高7cm的圆柱体

　　引线长度：1.5米(可定制)

　　外接土壤温度传感器参数

　　配置：四层(多层可选)

　　测温范围 -40+125℃。

　　测量精度±0.5℃。

　　工作电源: 3.0~5.5V/DC

　　306不锈钢保护管封装

　　分 辨 率：0.1℃

　　引线长度：2.5米

　　远引线长度：500米

　　响应时间：< 1 秒

　　稳定时间：通电后100毫秒

　　电路密封

　　五、可选配叠加其他气象监测参数

　　土壤盐分(电导率)、土壤ph、风速、风向、雨量、光照强度、紫外辐射、负氧离子等等
