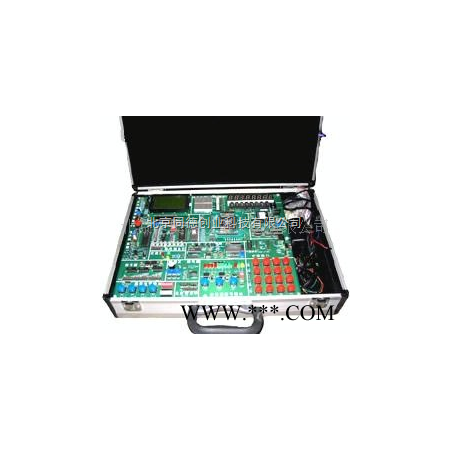

KY-PLH-12 多功能EDA教学仿真实验仪KY-PLH-12

多功能EDA教学仿真实验仪KY-PLH-12

多功能EDA教学仿真实验仪KY-PLH-12产品简介:

多功能EDA教学仿真实验仪教学仿真实验仪

⑴含CPLD和FPGA两套适配器
⑵信号源频率范围：0.5Hz-50MHz,共32档次
⑶配置MAX+PLUSⅡ和QuartusII两套软件平台。
⑷主板硬件资源全部开放，可供学生自行设计综合性实验和创新性毕业设计。

多功能EDA教学仿真实验仪 主要特点:

● 多功能：系统的软硬件配置既可实现可编程逻辑器件设计、编程、仿真、下载，可完成8位单片机（51系列）的开发设计，充分体现了MCU+FPGA/CPLD的SOC的的设计理念，实现了一机多用。
● 开放性：以开放式的系统总线结构和各功能实验模块构成, 支持ALTERA、AMD、XILINX、LATTICE，ATMEL等公司不同系列、不同门数规模的芯片。*克服了大多数传统产品只能进行演示性实验，而缺乏学生设计的硬件资源弊端，产品在系统板上对各类电源、信号源、外设套件资源等均提供了插座及接口，方便灵活地通过开关切换实现单片机控制系统、VHDL编程演示，或进行各模块的独立连接和设计。
● 实验内容多样化：既有普通教学实验，又有综合性开发设计实验。所有实验实例均来自各高校多年来在本科生、研究生教学实践，编程实例均已通过了编译、仿真、下载调试。内容安排依照基础练习→设计入门→实验与实践→综合设计→应用开发这*程为设计思想。使学生从简单模仿实验开始,逐渐锻炼成为产品开发的精英。
 ● 丰富具有特色的硬件资源配置：考虑到学生进行综合性开发设计的实际需要，主板除了常规的硬件模块外,还专门配置了4.194302MHz及50MHz晶振，可提供0.25Hz～50MHz宽频带方波信号,又提供了两路单脉冲消抖信号及高、低电平稳定信号，消除了输入信号时产生的瞬间抖动干扰。配置了+12、-12V、+5V及+1～+12V可调电源以满足各类实验的需要。
● 兼容性和扩充性：系统主板配置有支持各类套件如DSP仿真器的JTAG接口、USB接口、PS/2接口、二次开发的扩展接口及红外线接收、发送模块及接口，从而大大拓宽了系统的应用范围。实验系统芯片编程利用PC机并行口通信，不需要编程器，采用无源下载线。

产品名称：热电偶、热电阻温度计自动检定装置 温度自动检定装置 产品型号： 3211

 热电偶、热电阻温度计自动检定装置 温度自动检定装置型号：3211

   3211热电偶、热电阻温度计自动检定装置温度自动检定系统是集计算机技术、电子技术、自动测试技术于一体的自动化检定系统。该系统以微型计算机为主体，由六位半数字万用表、低电势扫描开关、高稳定控温仪、通用打印机和软件组成。本装置严格按照90温标（ITS-90）和检定规程,充分利用当代的计算机及其软件技术，采用可靠的智能控温设备和高精度智能综合测量仪表。实现自动程序控温，自动检定热电偶、热电阻温度计，自动切换多支温度计，自动采集和处理数据，zui后自动生成检定结果文件和符合规程要求的表格及证书。整个检定过程实现自动化、规范化和标准化。

应用：
工作用热电偶、热电阻温度计校验
标准热电偶、热电阻温度计校验
参考规程：
《JJG229-2010工业铂、铜热电阻检定规程》
《JJG833-2007标准组铂铑10-铂热电偶检定规程》
《JJG141-2000工作用贵金属热电偶检定规程》
《JJG351-1996工作用廉金属热电偶检定规程》
《JJG368-2000工作用铜-铜镍热电偶检定规程》
技术指标：
测量准确度：0.01级；分辨率0.1uV和0.1mΩ
扫描开关寄生电势：≤0.4μV
温度范围： 油槽：（95 ~ 300）℃, 低温恒温槽：（-10 ~ 100）℃, 高温炉：（300~1200）℃
控温稳定度：优于0.01℃/10min（油槽、低温恒温槽）；0.2℃/min（管式检定炉）
总不确定度：热电偶检定，测量不确定度优于0.7℃，重复性误差＜0.25℃；热电阻检定测量不确定度优于50mk，重复性误差＜10mk
检定数量：一次可同时检热电偶（1-10）支，一次可同时检同线制热电阻（1-10）支
工作电源：AC220V±10%，50Hz，并有良好保护接地
高温炉功率：约2KW
恒温槽功率：约2KW
微机测控系统功率：＜500W
功能特点：
检定K、E、J、N、B、S、R、T等多种型号的工作用热电偶
检定Pt100、Pt10、Cu50、Cu100等各种工作用热电阻，玻璃液体温度计、压力式温度计、双金属温度计
多路低电势自动转换开关，寄生电势≤0.4μV
控制1-4台高温炉
温场测试：可进行检定炉、油槽、低温恒温槽的温场测试
线制转换：可进行二线制、三线制、四线制电阻检定
软件具有比对实验、重复性实验、温场实验等相关实验功能
软件平台：
在Windows2000/XP以上平台，全中文界面，标准Windows操作系统，方便快捷。可实现：
设备自检、查线
屏幕显示并保存控温曲线≤0.4μV
检测数据自动采集
自动生成符合要求的检定记录
自动保存检定结果，且不可人工更改
f查询各种热电偶、热电阻分度表及其它帮助
热电偶、热电阻所有历史检定数据、控温曲线查询 统计及计量的智能化管理功能

产品名称：矿用五合一气体检测仪 产品型号：CD5

矿用五合一气体检测仪型号：CD5

产品简介：功能更强大、性能更可靠、使用更方便
具有气体检测数据存储、动态及静态数据传输、统计、列表、绘图、打印等数据处理功能！测量气体任意组合！
产品特点：
★  数十种不同待气体可供选择，
可实现不同气体的测量组合
★  可以实现多达五种测量气体的不同组合
     构成从二合一到五合一的气体检测仪器；
★ 大屏幕OLED显示屏，温度范围广，
在黑暗环境中显示清晰明亮，无视角问题。
    实现不同环境的显示需求；
★ 可保存1400条测量数据，便于统计查询。
    存储数据可按时间列表查询
可以设定测量数据的时间间隔
可以存储200小时以上的测量数据
    OLED显示屏可以进行存储数据曲线绘制
★  仪器具有数据通讯能力：
仪器可选数据通讯软件光盘，可以实现与上位机通讯；
通讯功能：
一． 实时数据通讯能力：可将仪器连接于电脑，实现在线实时数据监测，通讯距离可达100米；扩展后距离可远达1KM以上；
二． 静态数据通讯功能：可将仪器中存储的测量数据上传至计算机，并按日期存储，便于列表查询；同时具有数据曲线绘制、打印功能，可以任意选择时间段的数据曲线打印、并可统计大值、小值等。
三． 可以设置仪器与计算机的数据传输速度及数据存储间隔。实现大于200小时的数据存储能力。

产品名称：标准高速分散机/实验室高速分散机 产品型号：FS-400D

标准高速分散机/实验室高速分散机型号：FS-400D

概述
FS-400D型实验室高速分散机是同德仪器根据分散设备的发展趋势新开发的高性能产品。该设备集分散功能和搅拌功能为一体，将分散、均质两种工序由一台机器、一个容器完成。效率高、混合效果好、易清洗。手动升降简单方便。广泛应用于工厂、科研机构、大专院校和医学单位等液体中物料的分散、混合。

FS-400D型实验室高速分散机工作原理
本设备采用电子恒力调速线路，数字直接显示转轴转速，并配有分散叶轮与砂磨盘。能适应实验室不同的试验需要，并可根据显示的转轴速度直接计算搅拌、分散、砂磨盘的线速度与物料粘度
及化学反应速率之间的关系，为大规模投产提供正确的工艺数据。
本机的分散头在电机的高速驱动下，产生旋转切向高线速度，物料在巨大的离心力作用下，产生强大的液力剪切和高频机械效应，使流体物料每分承受上千次的剪切和高频机械效应，从而达到效率混合、分散、均质的效果。
工作原理图：

FS-400D型实验室高速分散机范围和主要技术参数
本机于在容器内进行流体物料实验。
主要技术参数如下：
型号：FS-400D型
电机功率：400W
处理量2～5公斤（以水为介质）
介质粘度：10000cp以下
转速范围：100-8000r/min
搅拌分散叶轮直径：￠50MM ￠60MM
砂磨盘直径：￠60MM
外形尺寸（长×宽×高）：450×400×800
净重：25KG

FS-400D型实验室高速分散机主要构造
本机主要由以下几个部件组成：
1、电机
2、智能控制仪，无级调速
3、主机（分散轴）
4、拉缸（容积根据用户的需要可定制）
5、升降支架.
6、固定架 螺旋杆
