烟气挥发性有机物连续监测系统项目概述

VOCs（VolatileOrganicCompounds）学名挥发性有机物，按照世界卫生组织的定义，沸点在50—250℃的化合物，室温下饱和蒸气压超过133.32Pa，在常温下以蒸气形式存在于空气中的一类有机物为挥发性有机物（VOCs）。VOCs 成分复杂，目前已经监测出的VOCs 有300 多种，按其化学结构的不同，可以进一步分为烷类、芳烃类、烯类、卤烃类、酯类、醛类、酮类、醇类和其他化合物等，是大气、水质、土壤和其他沉积物中普遍存在且组成复杂的一类有机污染物。其毒性、刺激性、致癌作用对人类健康造成较大影响，可对人造成损害神经、肺中毒、血液中毒、肾脏中毒、肝脏及新陈代谢中毒等损害。

因此，研究环境中挥发性有机物的存在、来源、分布规律、迁移转化及其对人体健康的影响逐渐受到人们的重视，对它的排放监控迫在眉睫，而其工业源为VOCs 排放的主要来源；

根据目前环保标准，需要把现场测量数据进行连续分析，截取数据需要及时的分析和传输到环保局相关单位；根据现场VOC烟气检测因子含量低、水份大、腐蚀性大的特殊工况；南京康测自动化设备有限公司集多年环境监测系统的研发与应用经验，根据技术，成功推出CEMS-8000 VOCs 烟气挥发性有机物连续监测，能够让分析系统更可靠，更真实的应用于对各种工业固定污染源排放有机物的实时监测。本分析系统和仪表采用先进技术，性能稳定可靠，自动化程度高，检测范围宽；高品质的硬件和高集成的智能化工控机处理软件使系统满足实时监测的苛刻要求。

目前分析系统已经成功应用在石油化工、电子工业、医疗、橡胶制品、有机溶剂制造、喷涂、汽车制造、印刷等行业。

烟气挥发性有机物连续监测系统简介

CEMS-8000 VOCs 固定污染源挥发性有机物连续监测系统由由在线气相色谱仪、烟气采样探头子系统、预处理子系统、供气子系统、数据采集及处理子系统、温压流子系统组成。

。在线样品前处理装置可实现管道样品中粉尘的有效去除，防止烟气中的粉尘进入到分析系统中，对系统器件造成损坏，影响仪器的使用寿命；样品传输管路加热至恒定温度，保证样品的稳定传输，有效防止样品在传输过程中的损失，提高样品检测的准确度；在线气相色谱仪采用先进的色谱分离检测技术，检测量程宽、检测灵敏度高，可有效监测烟气排放前非甲烷总烃的浓度变化；测量信号送入数据采集与处理子系统，通过模拟信号传输至DCS 系统，实现工作现场的无人值守连续监测运行。该系统具有现场数据实时传输功能，可通过DCS 系统监控测试结果变化趋势。

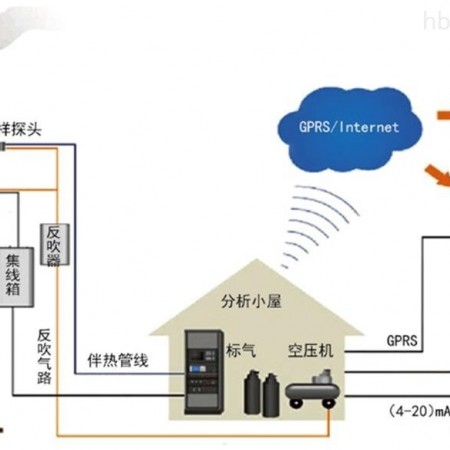

整套系统结构简单，动态范围广，实时性强，组网灵活，运行成本低，同时系统采用模块化结构，组合方便。并且能够与企业内部的环保平台和环保部门的数据系统通讯。图1图2为系统布局图和系统机柜图；图3为分析系统的技术指标。

         分析系统技术参数：

（图3示上）

4.分析系统技术方案

4.1 分析系统组成

CEMS-8000 VOCs固定污染源挥发性有机物连续监测系统由在线气相色谱仪、烟气采样探头子系统、预处理子系统、供气子系统、数据采集及处理子系统、温压流子系统组成。

在线气相色谱仪采用色谱技术进行非甲烷总烃组分和苯、甲苯及二甲苯的分析检测，检测灵敏度高、线性范围宽、交叉污染小，可以有效的监测管路中非甲烷总烃组分和苯、甲苯及二甲苯组分浓度的变化。

烟气采样探头采用防腐蚀采样管，高温伴热技术，具备自动伴热控温、采样截止、自动反吹、带全流程标定等功能；

预处理子系统采用直接高温泵正压抽取、全程高温伴热技术，有效的减少了样品在传输过程中的损失，保证检测结果的准确性。

零气发生器和氢气发生器子系统采用*的技术，供气可靠性高，质量好，能够满足需求；

数据采集与处理子系统由中央单元、上位机（工控机）、VOC 在线连续监测系统监测软件等构成；工作站上位机软件汇总所有的气体浓度信息和工作状态信息，具有生成报表、存储数据、查询历史记录、与环保部门联网通信等功能。通过配置不同容量的采样定量环，实现不同体积样品的获取，从而实现对治理出口不同浓度样品的在线分析检测。

温压流一体化检测仪采用内置集成温度、压力和差压3种变送器，其中温度参数由温度变送器测量和输出，压力参数由压力变送器测量和输出，流速参数通过差压变送器测量的差压大小再由上位机程序转换后得到（在第二部分里具体介绍）。

分析系统主要技术优势如下：

l 分析仪表可靠性高，检测灵敏度高，响应速度快；

l 模块化设计，结构紧凑，可靠性高；

l 全程高温伴热，仪表至加热盒流路没有冷点，预处理针对样气损失小，仪表测量值误差小；

l 高温泵正压取样，取样和标定对仪表测量值干扰小；

l 取样单元和预处理进行防腐蚀处理，流路没有堵塞现象，能够应用于含水量大，腐蚀性大，防爆性要求高的场合；
