FT-SW3 流量在线监测系统 水位记录仪

　　一、流量在线监测系统产品概述

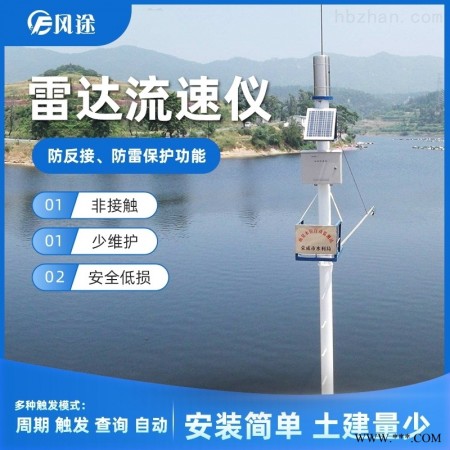

　　FT-LL是一款基于微波技术的全自动流量计，可同时测量渠道内水位、流速、流量。它采用的K波段平面雷达技术，通过非接触的方式测量水体的流速和水位，根据内置的软件算法，计算并输出实时断面流量及累计流量;可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量;该产品具有功耗低、体积小巧、可靠性高、维护方便的特点;测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

　　二、流量在线监测系统应用领域

　　1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位和流量测量。

　　2、辅助水处理作业，如城市供水、排污监测等。

　　3、流量计算、入水排水流量监测等。

　　三、产品特点

　　(1)非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响。

　　(2)适用于多种测量条件，不受腐蚀、泡沫影响，可以输出流速、水位、流量的测量数据。

　　(3)流速和水位采用平面阵列雷达天线，自带测量角度功能，设备体积小巧，安装方便。

　　(4)方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。

　　(5)不受大气中水蒸汽、温度和压力变化的影响

　　四、概要指标

　　· 供电电流：100mA(工作)，<1mA(休眠);

　　· 工作电压：12V供电

　　· 运行温度：-35℃~60℃;

　　· 存储温度：-40℃~60℃;

　　· 野外防护等级：IP68

　　五、流速测量

　　· 测速范围：0.15~21m/s;

　　· 测速精度：8.8mm/s;

　　· 分 辨 率：±1mm/s;

　　· 方向辨别：上游

　　· 持续测量时间：2~240s

　　· 采样间隔：0s~5h

　　· 工作频率：24.15GHz

　　· 到水面距离：0.3~35m
