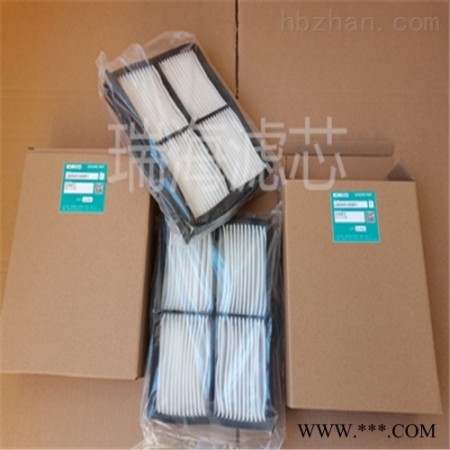

LQ50V01007P1神钢210-10挖掘机内置空调滤芯

　LQ50V01007P1神钢210-10挖掘机内置空调滤芯油液自下而上循环流过集尘体，油液中的污染物不断被吸附在集尘体上，从而使油液净化。图2　平行板电极式结构另一种是圆柱形金属网电极式结构(如图3所示)，把过滤器外壳作为接地电极，并与集尘体的一极相连，集尘体的另一极通过绝缘线引出壳外，集尘体是由相互绝缘的金属网电极和纤维介质卷成的柱状结构，这是一种改进的静电过滤器，性能优于前者。图3　圆柱形金属网电极式结构2.2　工作原理 静电过滤器单独安装在净油室中，靠泵使油循环，它和供压循环管路无关。图4为静电过滤器和液压系统工作示意图。 图4　静电过滤器和液压系统工作示意图2.3　功用及优缺点 由于静电过滤器和液压系统为相互独立系统，所以，油液的净化不受工作状态的影响，适用于各种贮油设备油液的净化。 静电过滤装置的突出优点是压差小，纳污能力强，噪声较低，对油液中各种污染物都有净化作用。但是这种过滤技术也有明显的不足：主要是一次通过的油液净化效率较低，油液流过静电过滤器的速度不宜太快，否则净化效果将很差。 3　精密过滤器滤芯离心过滤技术 所谓离心过滤技术就是采用离心机对液压油箱内的油液直接净化的技术，离心机的工作不受液压系统的制约。 3.1精密过滤器滤芯　技术要点 图5为一离心过滤装置。它是利用离心机将含有颗粒等污染物的油液高速旋转，使密度大于油液的杂质甩出，达到净油的目的。图5　离心过滤装置3.2　精密过滤器滤芯工作原理 在工程实际应用中，常采取离心过滤器与滤芯式过滤器相组合的过滤方法，并以离心过滤为主，以滤芯过滤为辅，使过滤效果更好。图6为某型液压油地面净化装置的工作原理图。它采用了离心过滤技术和高精度滤芯过滤技术。图6　某型液压油地面净化装置工作原理3.3　功用及离心式过滤装置由于与液压系统工作无关，所以适用各部门、各种情况下对油液进行净化处理。离心过滤技术过滤精度高，不受油液流速的限制，纳污能力 强，阻力小，工作效率高。例如，30 L污染度为9级的液压油经5 min时间净化，污染度降为5级，经8 min净化后降为2级，可见净油效率是非常高的。这种形式的净化技术的不足之处是离心机体积和重量较大，如果经常移动，需安装于车上。LQ50V01007P1神钢210-10挖掘机内置空调滤芯
