FT-SW4 水库监测系统 水位记录仪
水库监测系统可进行辅助水处理作业,如城市供水、排污监测、流量计算、入水排水流量监测等。

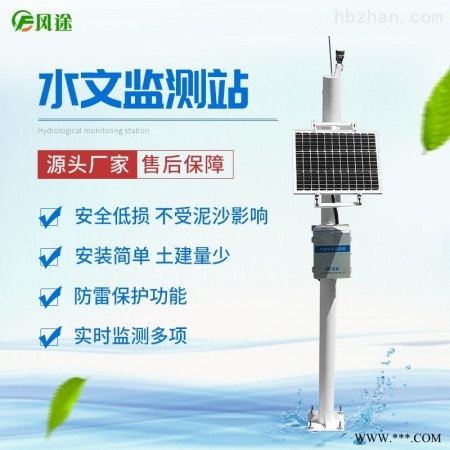

水库监测系统
一、产品概述
FT-LL是一款基于微波技术的全自动流量监测系统,可同时测量渠道内水位、流速、流量和降雨量。它采用的K波段平面雷达技术,通过非接触的方式测量水体的流速和水位,根据内置的软件算法,计算并输出实时断面流量及累计流量;可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量;该产品具有功耗低、体积小巧、可靠性高、维护方便的特点;测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。
二、应用领域
1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位、流量和雨量测量。
2、辅助水处理作业,如城市供水、排污监测等。
3、流量计算、入水排水流量监测等。
三、产品特点
(1)非接触式测量,结合断面参数计算流量,不受风、温度、雾霾、泥沙、漂浮物等影响。
(2)适用于多种测量条件,不受腐蚀、泡沫影响,可以输出流速、水位、流量的测量数据。
(3)流速和水位采用平面阵列雷达天线,自带测量角度功能,设备体积小巧,安装方便。
(4)方便的配置软件,可以根据实际需要对参数进行方便的配置,以适应不同的使用条件。
(5)不受大气中水蒸汽、温度和压力变化的影响
四、监测平台特点
1、可存储及查询历史数据;可保存历史数据5年以上,
2、数据采集周期可自行设置,每分钟采集一次或10分钟采集一次皆可根据需要设置
3、查询结果可转换(表格、曲线图、柱状图);
4、同时具备数据导入导出功能(excel);
5、同时可显示多点水位记录数据,可在全国无线传输数据
五、概要指标
供电电流:100mA(工作),<1mA(休眠);
工作电压:12V供电
运行温度:-35℃~60℃;
存储温度:-40℃~60℃;
野外防护等级:IP68
信号输出: RS485/MODBUS协议;
六、技术参数:
流速测量
测速范围:0.15~21m/s;
测速精度:8.8mm/s;
分 辨 率:±1mm/s;
方向辨别:上游
持续测量时间:2~240s
采样间隔:0s~5h
工作频率:24.15GHz
到水面距离:0.3~35m
水位测量
量程: 30m;
测量精度: ±1-2mm;
天线材料: 不锈钢316L喇叭/PTFE振子;
天线结构: 振子;
频率范围: 26GHz;
重复性:± 2mm
精度:< 0.1%
频率范围:26GHz
雨量监测
测量范围:雨强0~4mm/min
测量精度:±0.2mm
分 辨 率:0.2mm
承雨口径:φ200mm
供电方式:太阳能电池板+蓄电池组合供电
太阳能功率:10W / 30W (选配)
蓄电池参数:DC3.7V 10Ah
支架高度:2.3米
工作环境:-20℃~80℃(不结冰状态)
