品牌：上海锌裕
品牌：日本兵神
型号：3NE08H2
起订：1台
供应：10台
发货：10天内
| 品牌 | 日本兵神 |
|---|---|
| 型号 | 3NE08H2 |
| 原理 | 螺杆泵 |
| 材质 | 不锈钢 |
| 泵轴位置 | 卧式 |
| 驱动方式 | 电动 |
| 性能 | 耐磨 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 额定流量 | 8 |
| 最大出口压力 | 1.0 |
| 轴功率 | 200 |
| 重量 | 10KG |
| 规格 | 微型 |
兵神mohno NE-MR基本型螺杆泵共通メニュ－をスキップしてカテゴリーメニューへ メニューをスキップして本文へ TOP > 製品情報 > 基本型シリーズ > NE-MR型 [カタログ請求] 水処理用カタログ [関連事例紹介] 環境分野で活躍するヘイシンモーノポンプ 液漏れのないマグネットカップリング型 *本タイプは立設置できません 【特長】 軸
[工作原理]
单螺杆泵是一种内啮合的密闭式螺杆泵，属转子式容积泵。主要工作部件由具有双头螺旋空腔的定子和在定子孔内与其啮合的单头螺旋螺杆即转子组成。当输入轴通过万向节驱动转子绕定子作行星回转时，定子与转子付**连续啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，输入介质从吸入端流经定子-转子付输送至压出端，输入密封腔的介质流过定子而不被搅动和破坏。因此，可以输送含有坚硬磨损性杂质及固体颗粒的介质和粘稠的液体。[安装]单螺杆泵可水平和垂直安装。泵和驱动电机由一个弹性联轴器或一个中间传递装置联接在一起，并安装在同一底座上。根据用户的需求来提供机组安装尺寸。[泵驱动方式]1、 由弹性联轴器联接和变频调速电机驱动方式2、 由弹性联轴器联接和固定减速电机驱动方式3、 由弹性联轴器联接和无级变速电机驱动方式
4、 由背包式电机皮带轮驱动方式

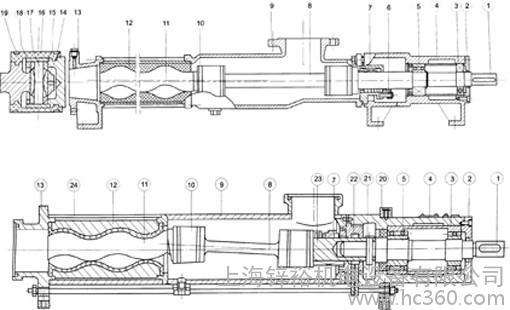

零件明细：
| 序号 | 名称 | 序号 | 名称 |
| 1 | 传动轴 | 13 | 压出管 |
| 2 | 轴承压盖 | 14 | 销套 |
| 3 | 单列轴承 | 15 | 销环 |
| 4 | 托架 | 16 | 橡胶护套 |
| 5 | 双列轴承 | 17 | 销子 |
| 6 | 填料密封 | 18 | 护圈 |
| 7 | 机械密封 | 19 | 钢带卡 |
| 8 | 联接轴 | 20 | 拖盘 |
| 9 | 吸入管 | 21 | 销轴 |
| 10 | 万向节 | 22 | 密封体 |
| 11 | 螺杆 | 23 | 空心轴 |
| 12 | 衬套 | 24 | 套筒 |
