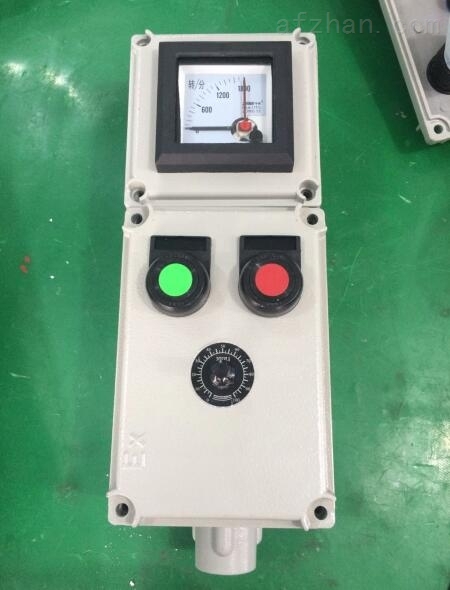

华北油田防爆操作住
适用范围
1．适用于性气体环境1区、2区危险场所；
2．适用于IIA、IIB、IIC级性气体环境；
3．适用于可燃性粉尘环境20区、21区、22区；
4．适用于温度组别为T1—T6的环境；
5．适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、设施等性危险环境；
华北油田防爆操作住参数说明：
1.防爆标志：ExedⅡBT6
2.防护等级：IP55
3.防腐等级：WF1
4.使用类别：AC-3、AC-4、
5.额定电压：220V/380V
6.额定电流：10A
7.电缆外径：Φ12mm——Φ17mm
8.进线口螺纹：G1”
9.指示灯电压代号：a:AC/DC12-36V
b:AC/D8-100V
c:DC220V
d:AC220-380V
10.指示灯颜色代号：R：红色、G：绿色、Y：黄色、W：白色
11.按钮触头型式代号:Ⅰ：一常开一常闭
Ⅱ：二常开
Ⅲ：二常闭
12.电流表精度及规格：1.5级/0.1A 0.5A 1A 1.5A 3A 5A 7.5A 10A
注：接次级电流5A的外附电流互感器，本电流表为过载表，过载电流为5倍，也可根据要求提供3倍或2倍过载的电流表，有特殊要求请说明；
