HW型卧式单级单吸涡壳式混流泵500HW-6 混流泵 欣阳泵阀

2021-12-13 10:485890已售
价格:10800.00/台
品牌:河北欣阳泵阀
流量:1980(m3/h)
汽蚀余量:5.5(m)
起订:1台
供应:83台
发货:2天内
流量 1980(m3/h)
汽蚀余量 5.5(m)
级数 单级
材质 铸铁
产地 河北
电压 380(V)
功率 55kw
规格 500HW-6泵头,500HW-6泵头加底座,500HW-6成泵加电机,500HW-6成套加底阀法兰弯头
排出口径 500(mm)
驱动方式 电动
输送介质 清水泵
吸入口径 500(mm)
性能 不阻塞
扬程 6.2(m)
用途 流程泵
泵轴位置 卧式
叶轮数目 1
叶轮结构 封闭式叶轮
叶轮吸入方式 单吸式
品牌 欣阳泵阀
型号 500HW-6

产品概述:

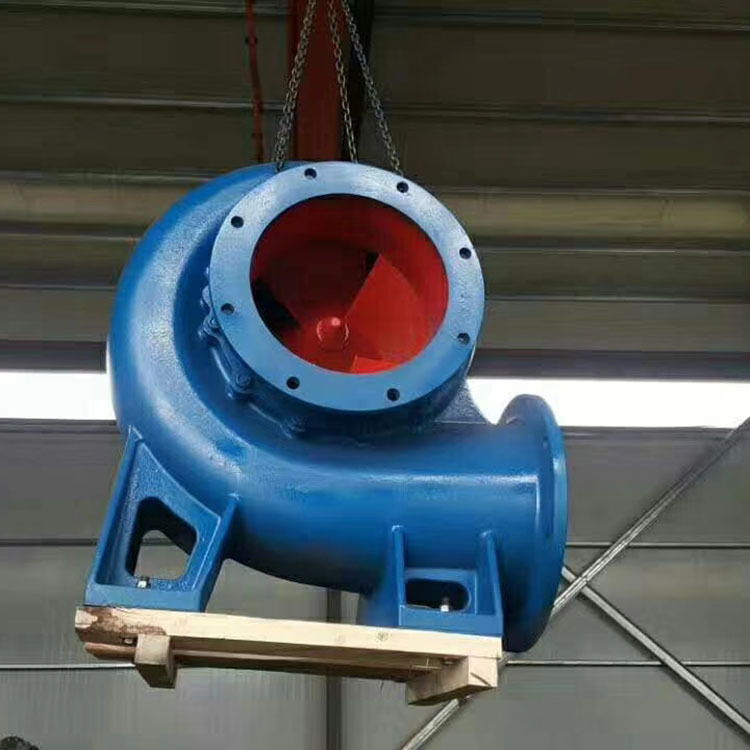

HW型泵为卧式、单级、单吸、涡壳式混流泵。
适用于输送清水或物理、化学性质类似于水的其它液体。
被输送的液体温度不宜高于50℃。
广泛用于农田排灌、工业和城市给排水等多种场合。
型号意义:

以300HW-8A为例
300——泵进、出口直径(mm)
HW——卧式涡壳混流泵
8——设计扬程(m)
A——切割叶轮外径或换用不同性能的叶轮。
结构特点:

1、HW型泵主要由泵盖、叶轮、泵体、泵轴、轴套及轴承体(口径≤350mm)或轴承架(口径≥400mm)等主要零件构成。
2、泵盖分别与泵体和进水管相接。泵盖平面与叶轮平面之间应有适当间隙。间隙过小会产生摩擦;间隙过大,会导致泵体内的压力水大量回流、使泵的效率降低。实际使用的适宜间隙为0.3-0.7mm(将泵轴推向泵的进口端),间隙可用增减纸垫厚度来调整。
3、轴封装置由填料、填料压盖、填料环和泵体上的调料函组成(150HW和200HW型泵无填料环)。其作用是防止空气吸入泵内和防止水从泵内过多地沿轴流出。
