法国MVG ZQEM160宽频电磁辐射分析（100KHz-6.5GHz）宽频辐射分析仪
法国MVG ZQEM160宽频电磁辐射分析（100KHz-6.5GHz）宽频辐射分析仪用户资料
距天线较近的工作人员，包括：安装人员，维修人员，广播公司和运营商员工；用于控制复合标准的安全范围。.认证实验室，监管机构：用于控制和监测公共场所的安全.测量校准
连续的电场测量频率范围
100 KHz 至 6.5 GHz相关建议
2013/35/EU指令 • Exposure thresholds areICNIRP user-definableFCC 96-326 and can be adaptedSafety Code 6 to any recommendation
系统配置
软件
电磁辐射宽频分析软件设备
案例光钎USB适配器USB 电缆电池充电器USB key钥匙用于软件安装用户手册c 三脚架
服务
校准报告初始校准c 附加校准
c Training
c延长保修期
包含 o 选件
主要特点
全向或者单轴（X，Y,Z）瞬时场强值。
zui大值、均方根值、平均值。
可选单位 (V/m, A/m, W/m²)。
具有可编辑的阀值报警功能。
用于PC和遥控器进行通信的光钎链路。
测量存储的存储器（zui多2000点）
日期和时间，温度，电池充电状态。
简洁的5键薄膜操作。
带有背光的7厘米液晶显示屏
带有自用电池的时钟。
温度感应器
可充电镍氢电池
外置充电器，一套插头。
充电过程中自动停机
高性能探头用于精确测量宽频电磁辐射分析仪配有三轴探头，保证测量各向同性，每个设备都附带出厂校准报告。该传感器的性能已经经过zui大优化。以确保*的各向同性。
用户使用说明

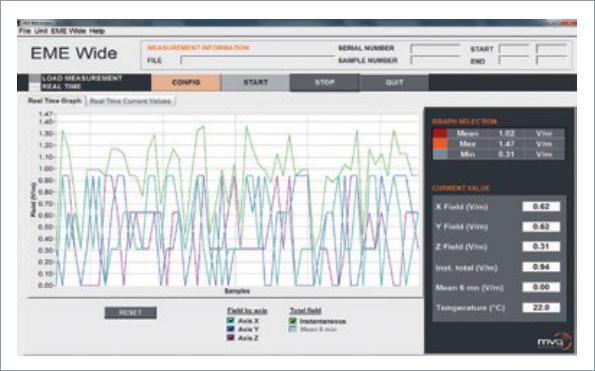

宽频电磁辐射分析仪软件支持两种用途：
导入模式可以下载并显示记录在设备嵌入式存储器中的测量数据。实时模式可以从PC进行测量，实时监测可视化，并将数据保存到文件中。
STEP 1:启动设备，并将其插入PC .
STEP 2:配置内部报警阀值，定义测量单位，清除存储器，设置窗口长度时间，进行均方根平均计算，更新日期和时间。
STEP 3: 开始执行测试，3种测量类型：
屏幕截图：从参透随时将探头主屏幕上显示的每个信息（X,Y,Z区域，均方根值，平均值，zui大值，温度）进行记录到zui多200个存储器中。
录制：从探头开始，能够在5秒的时间内进行5次测量，其中包含20000个点，其中保存了X,Y,Z轴和温度。
实时：从PC开始，可实现1秒钟的实时测量，其中保存了X,Y,Z轴和温度。
STEP 4: 使用光钎连接以安全文件的形式导入 截图和记录测量，并显示结果。
技术特点
频率范围 100 KHz - 6.5 GHz
zui大值 350 V/m
zui小值 0.35 V/m
伤害级别 > 600 V/m
测量不确定度
频率响应 TBD
轴向各向同性 TBD
线性度 TBD
温度感应器 ± 2°C
测量配置
单位 V/m, A/m, W/m²
测量模式 Isotropic or single axis (X, Y, Z)
测量典型 RMS, Maximum; Time/Spatial Average
RMS 平均 From 1 to 10 minutes
空间平均 Discrete
截图容量 200 measurements MAX
记录容量 20 000 measurements MAX
测量周期 5 sec for RECORDING mode
1 sec for REAL TIME mode
Alarm function Single tone buzzer
显示
Display type Transflective LCD
Display size 7 cm (2.8''), 128 x 64 dots
Backlight White leds (Off or permanent)
Refresh rate 200 ms
接口
Optical interface Serial, full duplex
Optical/USB adapter for PC connection Probe interface Plug and play auto detection
使用条件
Battery 4 x AA rechargeable NiMH
Battery charger 110 - 240 VAC, 50 - 60 Hz Battery
Operation time > 48 hours (backlight off)
Charging time 4 hours
Battery level (on display) 5 voltage levels (bar graph) Operating temperature/humidity -10°C - +50°C, 5% - 95% non condensing
Storage temperature -20°C - +70°C
电脑软件
Operating systems compatibility Windows XP, 7, 8, 10
