| 输送介质 | 污水泵、杂质泵 |
|---|---|
| 汽蚀余量 | 4.3（m） |
| 吸入口径 | 150（mm） |
| 排出口径 | 100（mm） |
| 结构原理 | 喷射泵 |
| 级数 | 单级 |
| 重量 | 1078（kg） |
| 电压 | 380（V） |
| 转速 | 1480rpm |
| 效率 | 53.7-70% |
| 材质 | 高铬合金 |
| 功率 | 75-90（kw） |

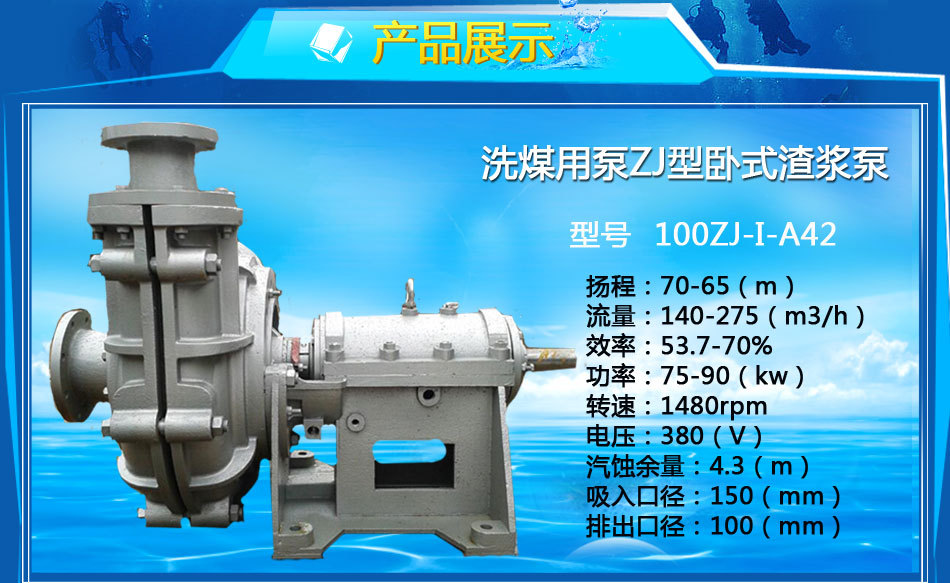

| 规格 | 100ZJ-I-A42 |
| 流量 | 140-275（m3/h） |
| 驱动方式 | 电动 |
| 性能 | 耐磨 |
| 扬程 | 70-65（m） |
| 用途 | 渣浆泵 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 1 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 林川 |
| 型号 | 100ZJ-I-A42 |
| 系列 | 渣浆泵 |
渣浆泵可广泛用于矿山，电力、冶金、煤炭、环保等行业输送含有磨蚀性固体颗粒的浆体。如冶金选矿厂矿浆输送，火电厂水力除灰、洗煤厂煤浆及重介输送，疏浚河道，河流清淤等。在化工产业，也可输送一些含有结晶的腐蚀性浆体。
目前，渣浆泵的应用范围中，80%左右都是用在矿山行业选矿厂。由于矿石初选工况较为恶劣，因此在这一工段，渣浆泵的使用寿命普遍较低。当然，不同的矿石，磨蚀性也不一样。在洗煤行业，由于工况不同，较大煤块，煤矸石容易堵塞，对于渣浆泵的设计要求很高。淮北矿务局下属某洗煤厂05年采用经特殊设计的、替代原来从澳大利亚进口的渣浆泵，至今运转正常，输送较大煤块、煤矸石无堵塞，使用磨损寿命超过了国外进口泵。在海水选砂领域，渣浆泵应用也开始逐渐被客户认可。但是在海水里选砂，河道里挖沙，渣浆泵更容易被认为，称为砂泵，挖泥泵。尽管叫法不一，但是从结构特点和泵的性能原理上来讲，都可以通称为渣浆泵。因此在这海水选砂中我们经常称为砂泵，在河道清淤里面习惯上叫挖泥泵。渣浆泵的用途虽然广泛，但是正确的应用是十分重要的。渣浆泵由于其名称本身的局限性使得一些非本行业的人对此产生误解，事实上，泥浆泵，杂质泵，挖泥泵，清淤泵，等都在渣浆泵的应用范围。在渣浆泵的应用过程中，一定要注意合理的设计，正确的计算，合适的选型，非常重要

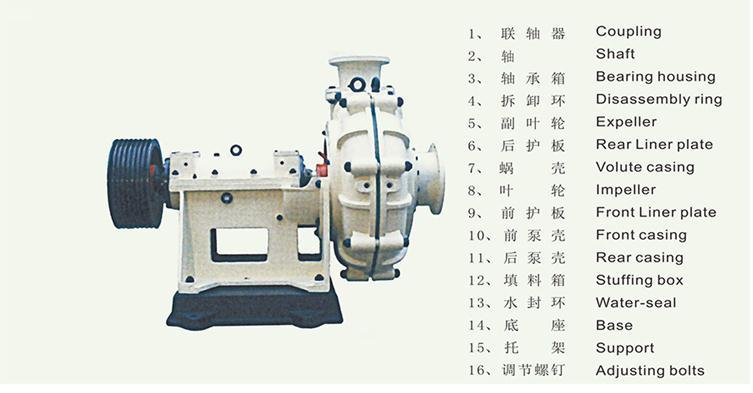

1 渣浆泵的泵头部分1、M、AH、AHP、HP、H、HH型渣浆泵为双泵壳结构，即泵体、泵盖带有可更换的耐磨金属内衬（包括叶轮、护套、护板等）。泵体、泵盖根据工作压了采用灰铸或球墨铸铁制造，垂直中开，用螺栓连接。泵体有止口与托架用螺栓连接。泵的吐出口可按八个角度旋转安装。叶轮前后盖板带有背叶片以减少泄露及提高泵的使用寿命。
2、EHM,,AH渣浆泵泵体泵盖及过流部件：该系列泵为卧式、垂直中开式、双泵壳结构渣浆泵。泵体和泵盖带有可更换的金属内衬，内衬材质为高铬耐磨合金材料，内衬可一直用到磨穿为止，延长维修周期，降低运行成本。泵的出口方向可按8个角度旋转安装。轴承组件：泵的轴承组件采用圆筒式结构，便于调整叶轮与前护板的间隙，维修时可整体拆出。轴承采用油脂润滑。轴封（密封）：泵的轴封型式有填料密封、付叶轮密封、机械密封。传动方式：有V型三角带传动、弹性联轴传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置、可控硅调速等。其中V型三角带传动有CL、CV、CR、ZL、ZV、ZR传动。整体性能：泵的性能范围宽、汽蚀性能好、效率高。可采用多级串联技术，以满足远距离输送。过流部件有多种金属可供选用，并且增加深度。采用多种速度和多种变型方式，使得泵在最佳工矿下运行。使用寿命长，运行效益高，能满足多类恶劣的输送条件。
3、D、G型为单泵结构（即不带内衬）。泵体、泵盖和叶轮采用耐磨金属制造。泵体、泵盖的连接采用特殊的夹紧结构，泵出口方向可任意旋转，安装拆卸方便。
4、EVM,SP型渣浆泵，为立式渣浆泵，泵体泵盖与轴是立式垂直。SP型也是单壳泵，泵体泵盖可以做成金属的或橡胶的。

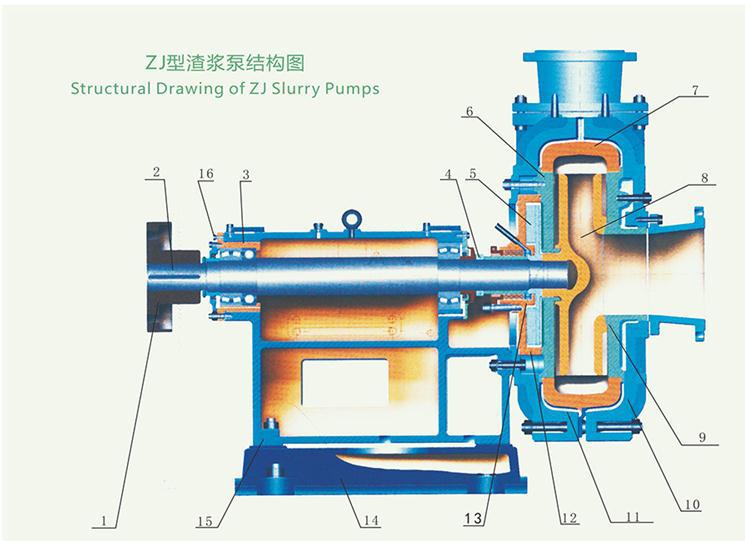

5、渣浆泵泵头专业的称谓是泵体和泵盖。一般渣浆泵的所谓泵头应该包含泵体和泵盖部分。泵体主要连接的是泵的转子，通过轴承将叶轮，密封，轴承组件连接起来。泵盖是和泵体对应的部分，与泵盖共同组成一个封闭的腔体。泵体与泵盖内部是渣浆泵的内衬。内衬的材质一般有橡胶和高铬合金，一般根据根据工矿条件选择泵的内衬是橡胶还是金属合金。
6、各型泵进口均为水平方向，从传动方向看泵为顺时针方向旋转。
渣浆泵从物理学原理上讲属于离心泵的一种，从概念上讲指通过借助离心力（泵的叶轮的旋转）的作用使固、液混合介质能量增加的一种机械，将电能转换成介质的动能和势能的设备。渣浆泵的名称是从输送介质的角度来划分的一种离心泵。
类型划分
1 从叶轮数目划分：单级渣浆泵和多级渣浆泵
2 从泵轴与水平面位置划分：卧式渣浆泵和立式渣浆泵
3 从叶轮吸入进水的方式划分：单吸渣浆泵和双吸渣浆泵
4 从泵壳的结构方式：水平中开式和垂直结合式
渣浆泵工作原理
首先讲述一下离心泵和渣浆泵的关系，然后渣浆泵原理也就自然清晰了。离心概念是从泵原来来讲的。泵有许多种，依据不同的角度可划分几十个类别。离心泵是从泵的工作原理上划分，是通过离心力作用来达到给输送介质增压的过程。另外还有常见的种类包括螺杆原理，柱塞原理等可以划分出不同于离心原理的泵。说完离心泵概念，再说渣浆泵，渣浆泵又是从另外一个角度来划分泵的，即从输送介质来划分的。顾名思义，渣浆泵输送的是含有渣滓的固体颗粒与水的混合物。但从原理上讲渣浆泵属于离心泵的一种。这样这两个概念就讲清楚了。
离心泵的主要工作部件是叶轮和机壳，机壳内的叶轮装置位于轴上，并与原动机连接形成一个整体。当原动机机带动叶轮旋转时，叶轮中的叶片迫使流体旋转，即叶片对流体沿它的运动方向做功，从而迫使流体的压力势能和动能增加。与此同时，流体在惯性力的作用下，从中心向叶轮边缘流去，并以很高的的速度流出叶轮，进入压出室，再经扩散管排出，这个过程称为压水过程。同时，由于叶轮中心的流体流向边缘，在叶轮中心形成低压区，当它具有足够的真空时，在吸入端压强的作用下（一般是大气压强），流体经吸入室进入叶轮，这个过程称为吸水过程。由于叶轮连续的旋转，流体也就连续的排出、吸入，形成连续的工作。
离心式的泵（包括渣浆泵）的工作过程，实际上是一个能量传递和转化的过程。它将电动机高速旋转的机械能，通过泵的叶片传递并转化为被抽升流体的压能和动能。
渣浆泵的用途
渣浆泵可广泛用于矿山，电力、冶金、煤炭、环保等行业输送含有磨蚀性固体颗粒的浆体。如冶金选矿厂矿浆输送，火电厂水力除灰、洗煤厂煤浆及重介输送，疏浚河道，河流清淤等。在化工产业，也可输送一些含有结晶的腐蚀性浆体。
首先，在选矿厂的应用，80%左右都是用在矿山行业选矿厂。由于矿石初选工况较为恶劣，因此在这一工段，渣浆泵的使用寿命普遍较低。当然，不同的矿石，磨蚀性也不一样。如在精矿输送等工段相对磨蚀性减小，泵的整体使用寿命也就较长。所以一般用户在采购过程中经常问到供应商的产品的使用寿命问题时候，严格讲任何一家生产商等都不会毫无根据的为用户承诺一个准确使用寿命周期，因为过流部件的使用寿命（耐磨耐腐蚀件）的寿命取决于多种不同因素，工况的的多样性和复杂性导致同样品质的材质的使用寿命是有差异的。但是在前期选型阶段可以让有实力的生产厂家为其做合理工况选型设计。
其次，在电力行业，主要是火力发电厂。目前我国电厂中主要是火力发电和水利发电，在火电厂中，由于用大量燃煤发电，燃煤后的炉渣或者灰渣需要清除，渣浆泵被用在除灰渣的作用，炉渣通过混合一定量的水后，通过渣浆泵将其输送到灰渣堆放的地方，因此有时渣浆泵在电厂也成为灰渣泵。
再次，在洗煤行业，由于工况不同，较大煤块，煤矸石容易堵塞，对于渣浆泵的设计要求很高。淮北矿务局下属某洗煤厂05年采用经特殊设计的、替代原来从澳大利亚进口的渣浆泵，至今运转正常，输送较大煤块、煤矸石无堵塞，使用磨损寿命超过了国外进口泵。
在海水选砂领域，渣浆泵应用也开始逐渐被客户认可。但是在海水里选砂，河道里挖沙，渣浆泵更容易被称为砂泵，挖泥泵。尽管叫法不一，但是从结构特点和泵的性能原理上来讲，都可以通称为渣浆泵。因此在这海水选砂中我们经常称为砂泵，在河道清淤里面习惯上叫挖泥泵。
渣浆泵的用途虽然广泛，但是正确的应用是十分重要的。渣浆泵由于其名称本身的局限性使得一些非本行业的人对此产生误解，事实上，泥浆泵，杂质泵，挖泥泵，清淤泵，等都在渣浆泵的应用范围。在渣浆泵的应用过程中，一定要注意合理的设计，正确的计算，合适的选型，这几点非常重要。

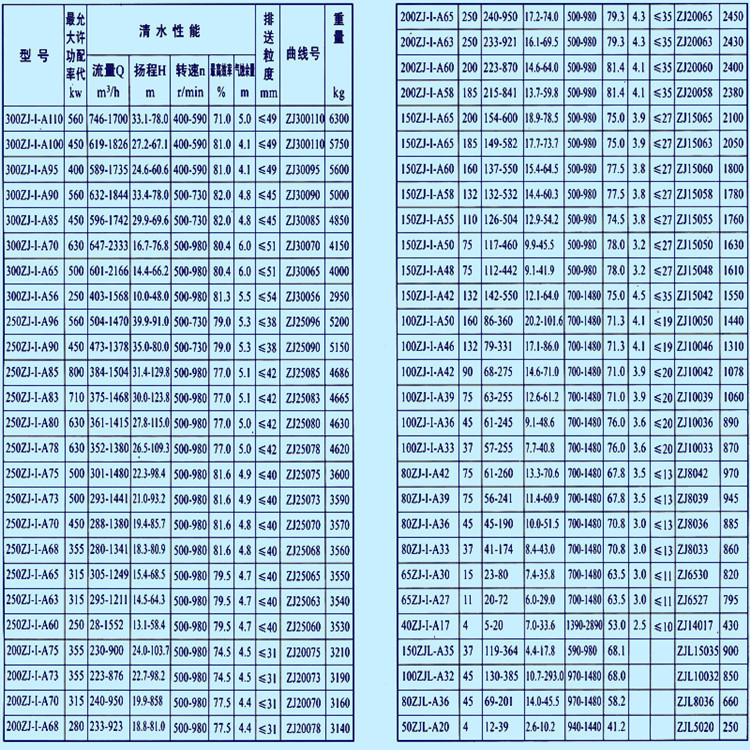

型号意义：250ZJ-I-A65
250——泵出口直径(mm)
ZJ——渣
I——单级或一级泵(II
A——叶轮叶片数
