上海北洋管道离心泵管道泵管道增压泵消防泵离心泵

产品：	浏览次数：1044上海北洋管道离心泵管道泵管道增压泵消防泵离心泵
品牌：	上海北洋泵业制造有限公司
叶轮数目：	6
材质：	铸铁
单价：	9880.00元/台
最小起订量：	1 台
供货总量：	200 台
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2022-02-16 18:36

详细信息

叶轮数目	6
材质	铸铁
电源电压	380V
工作温度	常温
功率	7.5KW
规格	65DL30-16*6
级数	3级
流量	30（m3/h）
排出口径	50（mm）
驱动形式	电动
输送介质	清水
吸程	0.5
吸入口径	65（mm）
性能	无泄露
扬程	96（m）
叶轮数量	6
用途	增压泵
转速	2900
执行质量标准	国标
泵轴位置	边立式
叶轮结构	封闭式叶轮
叶轮吸入方式	单吸式
品牌	上海北洋泵业
型号	65DL30-16*6
质量认证	ISO9001

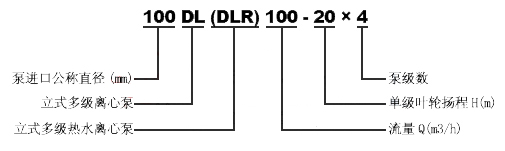

DL立式多级离心泵-型号意义

DL立式多级离心泵-产品简介

DL、DLR系列立式多级离心泵（低转速n=1450r/min）是本厂根据高层建筑给水市场的实际需要和国家消防局GB 6245-1998《消防泵性能要求和试验方法》标准而研制开发是新型新品。供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。同一台泵的出口可设1～5个出口。

DL立式多级离心泵-产品特点

DL立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，且运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

TOP

DL立式多级离心泵-产品用途

主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。DL型立式多级离心泵介质使用温度不超过80℃，DLR型介质使用温度不超过120℃

DL立式多级离心泵-使用条件

1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；
2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；
3、介质使用温度-15℃～120℃;
4、最大系统工作压力≤2.5MPa;
5、周围环境温度应低于40℃,相对湿度低于95%。

DL立式多级离心泵-结构说明

DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水润滑轴承，上部为角接触球轴承，DL立式多级离心泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用填料或机械密封，用户可根据需要选择。
DL型立式多级离心泵旋转方向从驱动端向下看为逆时针方向转动。
1、DL立式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；
2、DL立式多级离心泵的吸入口和出水口在同一中心线上，简化管路的连接；
3、根据实际情况，DL立式多级离心泵的进出口可装配成90°、180°、270°不同的方向；
4、根据实际情况，DL型立式多级离心泵的出口可装配成1~5个出口，以满足同一台泵上获得不同的扬程；

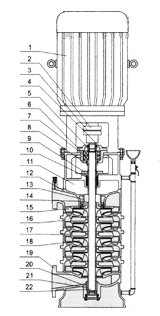

DL立式多级离心泵-结构示意图

序号	名称	材料或型号	序号	名称	材料或型号
1	电机	Y系列（V5）4极	12	出水段	HT200
2	联轴器	HT200	13	平衡套	HT200
3	弹性块	橡胶	14	平衡鼓	HT200
4	轴承压盖	HT200	15	末级导叶	HT200
5	轴承并帽	45	16	中段	HT200
6	轴承盒	HT200	17	导叶	HT200
7	轴承	180系列	18	叶轮	HT200
8	挡水套	45	19	出水段	HT200
9	石棉压盖	HT200	20	下轴套	45
10	石棉	石棉	21	下轴承	铜合金
11	填料函体	HT200	22	轴	45、2Cr13
