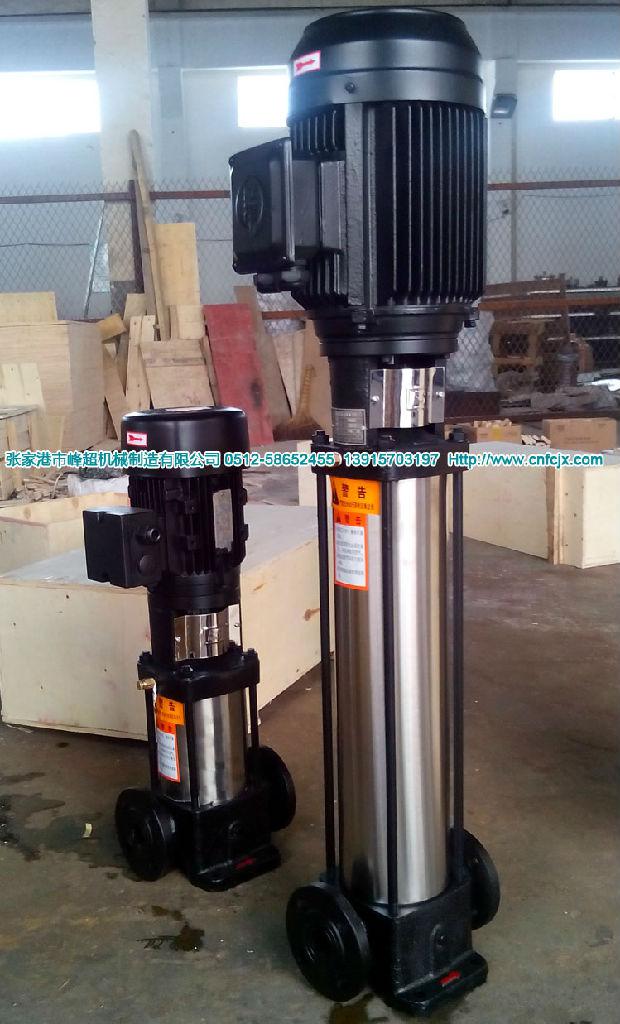

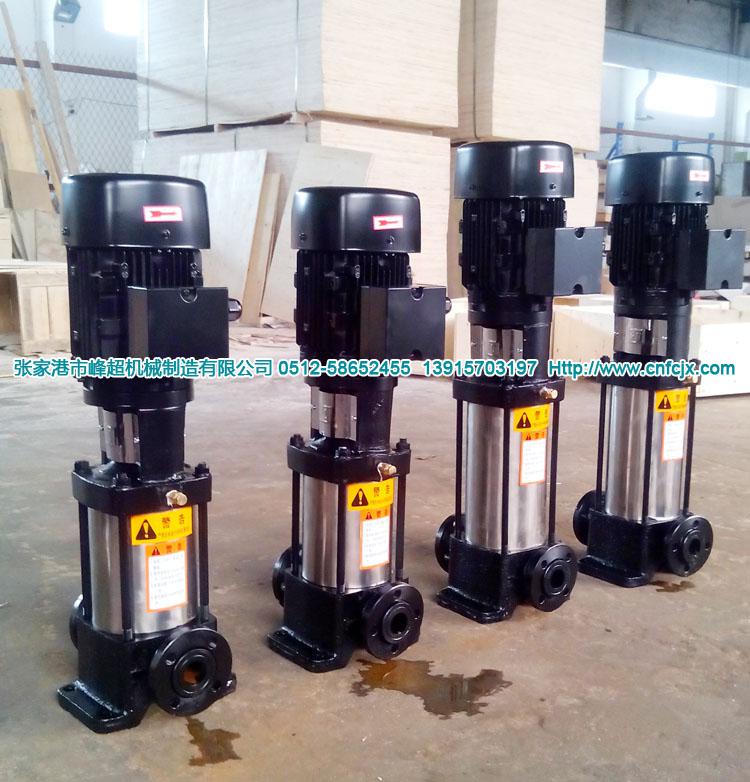

QDL(N)系列轻型立式多级离心泵

型号含义/Definition of Model

QDL(N) 4 - 8 × 12

QDL------轻型立式多级离心泵

(N) -------(普通型略)过流部分为不锈钢

4   ------流量

8   ------单级扬程

12   ------级数

【性能范围】

流量:?Q=1~108m3/h

扬程:?H=17~220m

电机转速：2900~2950r/min

液体温度:?-15℃~120℃

电源:?一般情况下, 50HZ ,380V

【性能材质说明】

1、安装方法：一般水泵机组安装在同一基础层上。

2、出水口位置：一般情况下，出水口位于基础层之上，如用户需要也可位于基础层之下。

3、轴向推力的承受方式：水泵采用带推力轴承的立式电机驱动,水泵转子的重量及轴向推力由电机内的推力轴承承受。

4、导轴承的润滑方式：自润滑：若水泵所输送的介质为清洁的液体，导轴承可直接利用输送的介质进行润滑。

5、推力轴承的润滑：推力轴承一般采用稀油润滑(小型泵也可采用油脂润滑)。

6、水泵及电机联轴器采用刚性联轴器：若轴向推力由电机承受，则水泵与电机采用刚性联轴器联接。

7、配用动力：配用带推力轴承的立式电机直联驱动。

* 主要零部件如叶轮、导流器、泵轴用不锈钢制造
* 底座、电机座为铸铁件
* 采用硬质合金水润滑轴承及机械密封
* 采用刚性连联轴器传动
* 体积小、重量轻、抗腐蚀
* 振动小、噪音低、占地面积小、使用寿命长
* 高效节能、外形美观

【产品应用/Product application】

该系列水泵是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适用于不同温度，流量和压力范围。QDL系列适用于无腐蚀性液体，QDLN系列适用于轻度腐蚀性液体。广泛应用于锅炉配套给水系统、水处理系统、清洗喷淋系统、消防增压系统，还可用于热水循环、高层建筑供水、灌溉、空调冷却，化工等行业。

【运行条件/Operation condition】

● 不含固体颗粒或纤维的液体。
● 液体温度：常温型-15℃～+70℃
热水型+70℃～+120℃
● 环境温度：+40℃
● 海拔：+1000m
当泵在环境温度大于40℃或海拔高于1000m下运行时，由于空气密度低冷却效果差，电机输出功率会有一定降低。泵在上述情况下运行电
机功率需配大。严禁水泵无水运转，检查确保不会/没有处于汽蚀状态。

【电机/Motor】

●如用户不作要求，本厂提供水泵的电源要求均为380V、50HZ。但根据用户要求，可提供特殊频率（50HZ、60HZ）、特殊电压（110V~660V）的电源用泵，亦可配备防爆电机，防潮、防湿电机。
