规格 | QZB |
---|---|
叶轮 | 300(mm) |
输送介质 | 清水泵 |
直联电机 | 0 |
功率 | 0 |
电压 | 0 |
材质 | 铸铁 |
流量 | 100(m3/h) |
排出口径 | 200mm |
驱动方式 | 电动 |
性能 | 不阻塞 |
扬程 | 0 |
用途 | 深井泵 |
原理 | 离心泵 |
转速 | 730 |
泵轴位置 | 边立式 |
叶轮数目 | 单级 |
叶轮吸入方式 | 单吸式 |
品牌 | 中蓝 |
型号 | QJ |
加工定制 | 是 |

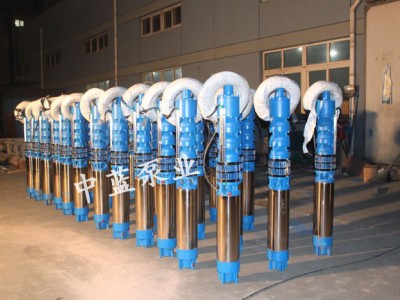

天津中蓝耐腐蚀QJ深井潜水泵
产品简介
天津中蓝泵业有限责任公司生产的QJ深井泵,电机与水泵直联潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。
产品特点
QJ型井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具,它适用于从深井撮地下水、也可用于河流、水库、水渠等到提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。
QJ型井用潜水泵电泵特点是:
1、电机、水泵一体、潜入水中运行,安全可靠。
2、对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下、钢管、胶管、塑料管等均可作扬水管使用
3、安装、使用、维护方便简单占地面积小、不需要造泵房。
4、结构简单,节省原材料。
天津中蓝耐腐蚀QJ深井潜水泵
使用条件
1、额定频率为50赫芝,额定电压为380+5%伏的三相交流电源。
2、水泵进水口必须在动水位1米以下,但潜水深度不得超过静水位以下70米,电机下端距井底水深**少在1米以上。
3、水温一般不得高于20OC。
4、水质要求:
(1)水中含砂量不大于0.01%(重量比);
(2)PH值在6.5~8.5范围;
(3)氯离子含量不大于400毫克/升
5、要求井正直、进壁光滑,不得有蟛管错开。
产品结构
1、QJ型潜水电泵机组由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵:潜水电机为密闭充水湿式、立式三相笼异步电动机,电机与水泵通过爪式或单健筒式联轴器直接;配备有不同规格的三芯电缆;起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接,高扬程式电泵采用闸阀控制。
2、潜水泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上;导流壳采用螺纹或螺栓联成一体。
3、高扬程潜水泵上部装有止回阀,避免停机水垂造成机组破坏。
4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。
5、潜水电机采用水润滑轴承,下部装有橡胶调压膜、调压弹簧,组成调压室,调节由于温度引起的压力变化;电机绕组采用聚乙稀绝缘,尼龙护套耐用消费品水电磁线,电缆联接方式按QJ型电缆接头工艺,把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕一层。再用防水粘胶带缠2~3层,外面包上2~3层防水胶布或用水胶粘结包一层橡胶带(自行车里带)以防渗水。
6、电机密闭,采用精密止口螺栓,电缆出口加胶垫进行密封。
7、电机上端有一个注水孔,有一个放气孔,下部有一个放水孔。
8、电机下部装有上下止推轴承,止推轴承上有沟槽用于冷却,和它对磨的是不锈钢推力盘,随水泵的上下轴向力。
