| 壁厚 | 6mm |
|---|---|
| 材质 | 20#钢 |
| 产地 | 沧州 |
| 长度 | 12m |
| 断裂伸长率 | 0.01 |
| 公称外径 | 219 |
| 公称压力 | 1.6Mpa |
| 品名 | 钢套钢蒸汽保温管 |
| 售后服务 | 一年保修 |
| 线膨胀系数 | 01/K |
| 颜色 | 黑色 |
| 用途 | 高温蒸汽直埋管道 |
| 经营模式 | 自产自销 |
| 品牌 | 兴松 |
| 型号 | 48/219 |
| 加工定制 | 是 |
| 使用温度范围 | 150℃-450℃ |
| 用途/使用范围 | 高温蒸汽直埋管道 |
联系电话：15132796610 王经理
产品介绍：

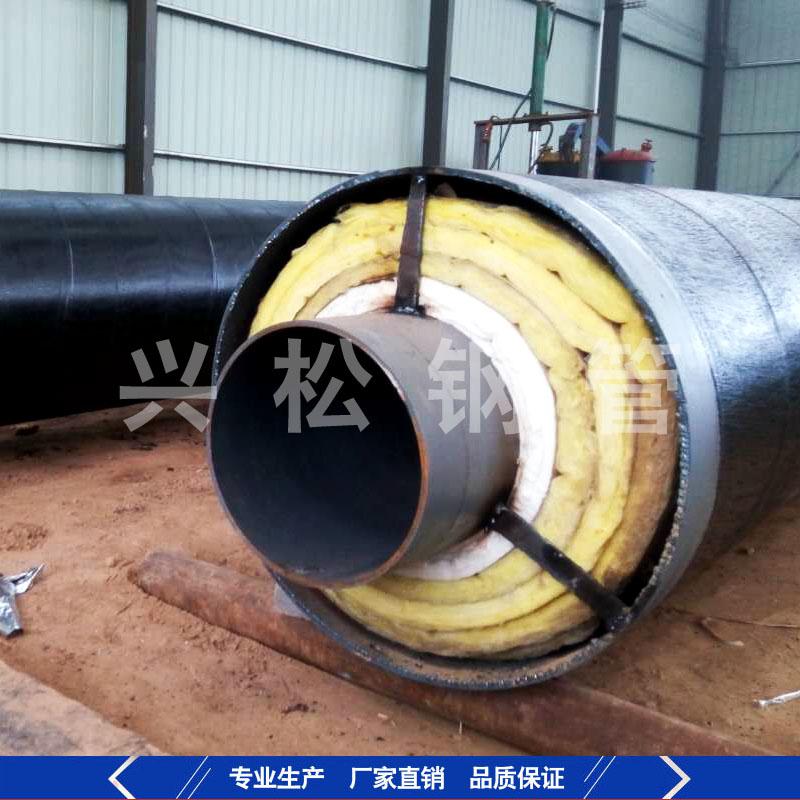

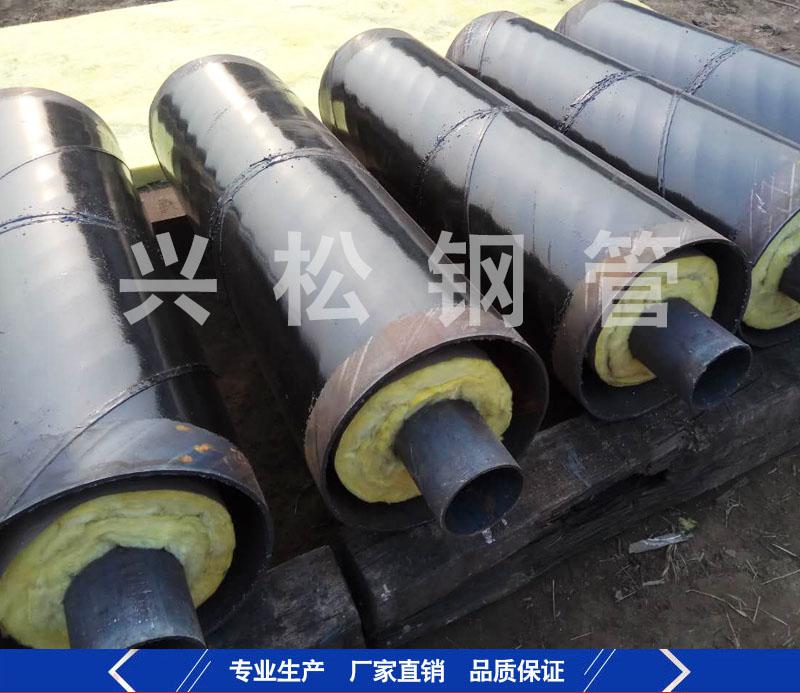

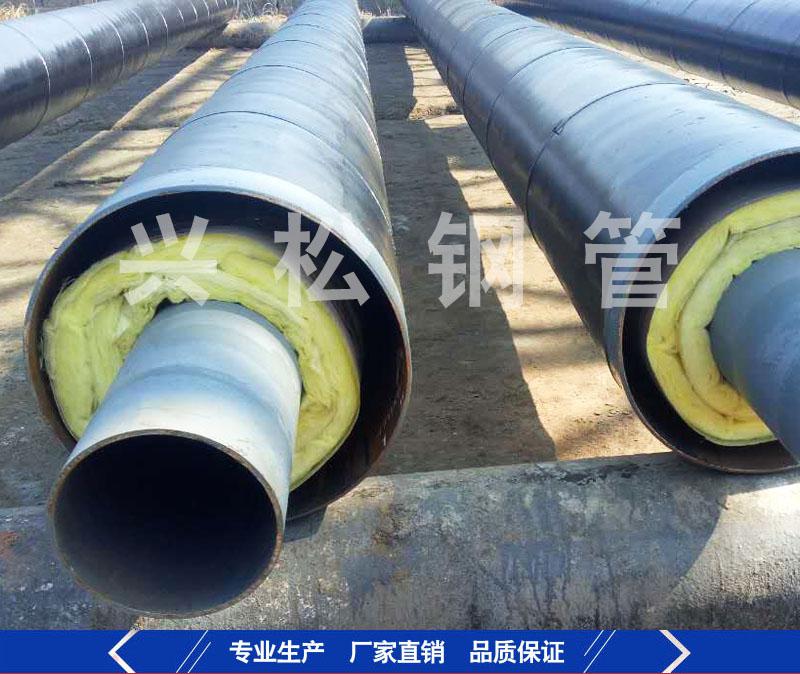

钢套钢外护管玻璃棉保温预制直埋管
产品说明：
产品适用于直埋供热领域，保温材料使用硅酸铝、硅酸钙、岩棉、超细玻璃棉及棉毡等，介质温度在140℃~450℃，工作管为20#无缝钢管，外护管为外表面采用3PE防腐、环氧煤沥青及玻璃钢的碳钢钢管。
产品执行标准：
CECS 206：2006——钢外护管真空复合保温预制直埋管道技术规程
CJJ200-2004——城镇供热预制直埋蒸汽保温管技术条件
CJ T 246-2007——城镇供热预制直埋蒸汽保温管管路附件技术条件
API——美国石油学会
5L：2004——管线钢管规范
ASTM A53——02无镀层及热浸镀锌焊接与无缝公称钢管标准技术条件
管道部件：
预制保温直管、预制保温弯头、预制保温三通、预制保温变径、预制保温固定支架及现场保温接头等。
产品指标检测执行标准：
| 玻璃棉保温层 执行标准GB/T13350-2008绝热用玻璃棉及其制品 | |||
| 容重(kg/m3) | 38(TWⅡ) | 48 (Insul-Quick) | |
| 最高工作温度(℃) | 538 | 454 | |
| 抗潮湿性能 (ASTMC1104) | 在温度50℃和相对湿度95%的环境下暴露96小时， 玻璃棉吸湿小于产品重量的2.0% | ||
| 防火性能 | 表面燃烧性 | ASTM E 84 | 火焰传播：25 |
| 烟气产生：50 | |||
| 中国国家防火标准 | GB5464-85 | 不燃性(A级) | |
| 耐腐蚀性(ASTMC795) | 玻璃棉呈弱碱性，对钢铁构件无腐蚀作用。 | ||
| 三层PE防腐层 SY/T 0413-2002埋地钢质管道聚乙烯防腐层技术标准 | |||
| 序号 | 名称 | 技术要求 | |
| 1 | 防腐层最小厚度(mm) | 2mm | |
| 2 | 剥离强度(N/cm) 20±5℃ 50±5℃ | ≥100 ≥70 | |
| 3 | 阴极剥离(mm) (65℃，48h) | ≤8 | |
| 4 | 阴极剥离(mm) (65℃，48h) | 聚乙烯无开裂 | |
| 5 | 冲击强度(J/mm) | ≥8 | |
| 6 | 电火花检漏 | 25kv电压检漏无针孔 | |
| 规格 (mm) | 工作钢管外径×壁厚 (mm) | 外护钢管外径×壁厚 (mm) | 保温层厚度 (mm) | 单位重量 (mm) | 交货长度L (mm) | |
| 无缝 | 螺旋管 | |||||
| 57/219 | 57×3.5 | 219×6.0 | 60 | 36 | 6400/12400 | -- |
| 76/273 | 76×4.0 | 273×6.0 | 65 | 47 | 6400/12400 | -- |
| 89/273 | 89×4.5 | 273×6.0 | 70 | 50 | 6400/12400 | -- |
| 108/325 | 108×4.5 | 325×7.0 | 70 | 67 | 6400/12400 | -- |
| 133/377 | 133×4.5 | 377×7.0 | 80 | 79 | 6400/12400 | -- |
| 159/377 | 159×6.0 | 377×7.0 | 85 | 88 | 6400/12400 | -- |
| 219/478 | 219×6.0 | 478×7.0 | 100 | 118 | 6400/12400 | 12000 |
| 273/529 | 273×6.0 | 529×7.0 | 105 | 130 | 6400/12400 | 12000 |
| 325/630 | 325×7.0 | 630×8.0 | 125 | 178 | 6400/12400 | 12000 |
| 377/720 | 377×7.0 | 720×8.0 | 140 | 239 | 6400/12400 | 12000 |
| 426/820 | 426×7.0 | 820×9.0 | 140 | 273 | 6400/12400 | 12000 |
| 478/820 | 478×7.0 | 820×9.0 | 140 | 287 | 6400/12400 | 12000 |
| 529/920 | 529×7.0 | 920×9.0 | 165 | 315 | 6400/12400 | 12000 |
| 630/1020 | 630×8.0 | 1020×10.0 | 165 | 372 | 6400/12400 | 12000 |
| 720/1120 | 720×10.0 | 1120×11.0 | 170 | 533 | -- | 12000 |
| 820/1220 | 820×10.0 | 1220×12.0 | 170 | 558 | -- | 12000
|
