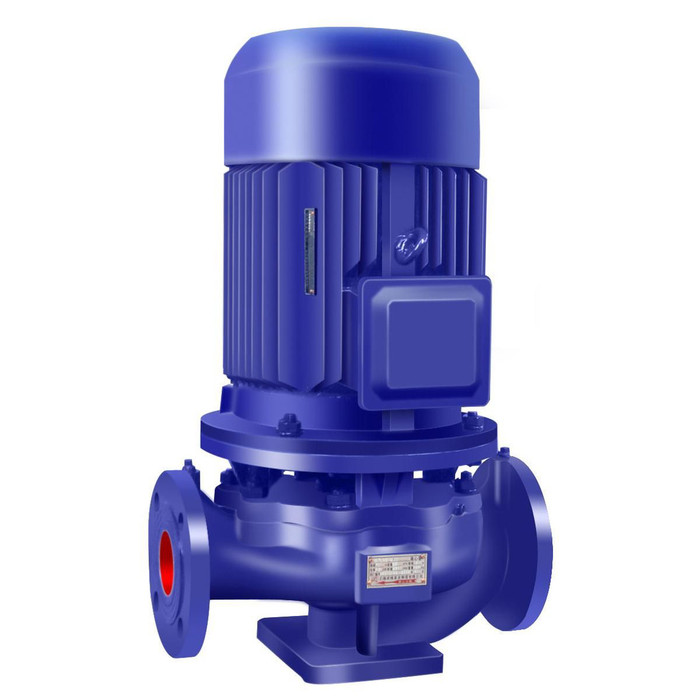

立式管道泵离心泵

立式管道泵是一种管道泵，为立式结构，体积小，外形美观，占地面积小，广泛应用于供输送清水及物理化学性质类似于清水的其他液体之用。

立式管道泵离心泵概述：

立式离心泵，系采用IS(ISG)泵的性能参数结合立式泵的优点，对ISG型泵进行改进设计制造的新一代立式离心泵，性能符合GB/T53058-93标准。是替代IS（及IH、HR型）、DL、ISG、小型双吸泵等常规泵的新型产品。根据流体介质及使用温度、使用环境的不同，设计制造成同参数的XYLH型化工泵，XYLR型热水泵，XYLY型油泵。

立式管道泵离心泵用途和使用领域：

( ISG清水型水泵)用于输送清水，温度在80摄氏度，适用于工业、城市给排水、高层建筑增压送水、消防增压、远距离输水等。

( IRG热水泵)用于输送热水，温度不超过120摄氏度，适用于城市、企事业单位的供热系统的供暖及热水增压、循环、输送等生产工艺供热系统，如电站、余热利用、冶金、化工、纺织、造纸等行业和工业锅炉。

( IHG不锈钢化工泵)用于输送不含颗粒具有腐蚀性、粘度类似于水的液体，温度在-20-120摄氏度，适用于石油、轻纺、化工、冶金、电力、造纸、食品、制药等行业。

(YG油泵)用于输送无腐蚀、易燃、易爆液体。温度在-20-120摄氏度，适用于石油、轻纺、机械等行业。

(ISGD低噪音泵)用于噪音要求较低的场合。温度在80摄氏度。

立式管道泵离心泵水泵材质及电机要求：

常规是HT250灰口铸铁材质，不锈钢材质的为201不锈钢、SS304和316和316L不锈钢材质。

电机为Y2系列封闭自扇风冷鼠笼型三相异步电动机，防爆电机为YB2系列。电压：380V，  相位：三相，频率：50HZ(可做60HZ等)，安装位置：室内或室外，防护等级:IP54,绝缘等级:F级，安装型式：V1。

立式管道泵离心泵安装说明

1.安装时管路重量不得承受在泵体上，否则易损坏水泵。

2.泵与电机是整体结构，出厂时已由厂家校正，安装时无需调整，因此安装十分方便。

3.安装必须拧紧地脚螺柱，且每隔一定时段应对泵进行检查，防止其松动，以免水泵起动时发生振动而影响泵的性能。

4.为了维护方便和使用安全，在泵的出口管路上安装一只调节阀及在泵的出口附近安装一只压力表，对于高扬程泵，为防止水锤，还应在泵出口闸阀前安装一只止回阀以应付突然断电等失去动力事故从而确保水泵在好的工况下运行。

5.泵用于有吸程的场合，应装有底阀，并且进口管道不应有过多的弯道，同时不得有漏气、漏水等现象，以免影响水泵的吸入能力。

6.为了不使杂质进入泵内而堵塞流道影响性能，应在泵进口前安装过滤器。

7、应定期（一般为15-20天）试运行泵，运行时间为1小时左右，以防止紧急时刻包轴卡死不能运行。

立式管道泵离心泵使用说明：

启动前：

1、应打开风罩用手先盘车，是否灵活。

2、打开进口阀门、排气阀使水充满泵腔，然后关闭排气阀。

3、点动电机，确定转向是否正确。

运行：

1、全开进口阀门，关闭出口管路阀门。

2、接通电源，当泵转速达到正常后，再打开出口管道阀门，并调节到所需的工况点。

3、观察泵运行后有无异常情况，如有异常情况应立即停车检查，处理后再运行。

停车：

1、逐渐关闭出口阀门后，切断电源。

2、关闭进口阀门。

3、如环境温度低于0℃，应采取保暖措施。
