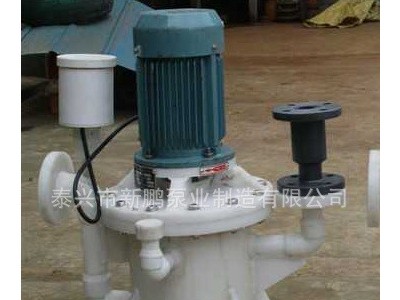

WFB型无密封自控自吸泵

产品：	浏览次数：588WFB型无密封自控自吸泵
品牌：	新鹏
材质：	不锈钢
驱动方式：	电动
单价：	10000.00元/台
最小起订量：	1 台
供货总量：	10 台
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2022-02-16 17:31

详细信息

材质	不锈钢
驱动方式	电动
用途	自吸泵
泵轴位置	边立式
叶轮结构	封闭式叶轮
叶轮数目	单级
叶轮吸入方式	单吸式
原理	离心泵
性能	防爆
扬程	10-100（m）
转速	1450-2900（r/m）
功率	0.75-315（kw）
流量	2-300（m3/h）
规格	50WFB,65WFB,80WFB,100WFB,125WFB,150WFB,200WFB,250WFB
是否提供加工定制	是
品牌	新鹏
型号	50WFB-AD1

QQ截图20140410154540

W F B型无密封自控自吸泵

一、自吸泵概述
　　WFB系列无密封自控自吸泵，是填补国内空白的首创产品，该产品具有耐温耐压、“一次引流”、“终生自吸”等多种功能。目前生产不锈钢、增强聚丙烯、铸钢、铸铁等多种材质的系列整机，五种不同造型共一千余种规格。在电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿、民用建筑等行业中广泛适用，深受用户的好评。
独特的优点
　　1、本公司采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了“跑、冒、滴、漏”，是替代各种长轴液下泵、潜水泵等最理想的设备。
　　 2、运行过程中密封装置不摩擦，无麿损，使用寿命较同类产品长10倍以上。
　　 3、移植真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了“一次引流，终生自吸”。
　　 4、振动小，噪音低，移动灵活，拆卸简便、易于安装，不需地脚固定。
　　 5、具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。不同造型的用途特点：
　　长方型、圆锥型为您提供了不同形式的安装选择余地；防爆型适用于易燃、易爆环境；户外型借助安全的立体户外罩，在露天工作的情况下，有效的防雨、防雾、防潮、防湿；推车移动型可将水泵推移到您所需要的任何工位上作业。
二、关于配套电机功率的说明
　　为了合理的配套电机，我们借鉴发达国家的先进经验，把水泵分为A、B、C三种工况适应等级，本说明书中配套的电机功率，是根据A级等级匹配的。您如在B、C级工况使用，可根据具体情况，相应降低配套电机功率。
　　 A级工况条件是：连续运行，吸程，流量，扬程三项性能均需达标(选定型号的规定标准)；
　　B级工况条件是：连续运行，三项性能只需两项达标；
　　C级工况条件是：间隔运行，三项性能只需一项达标；
三、选型方法
　　 (1)性能参数表中“类别代码”栏的1-5含义：1型为长方型，2型为圆锥型，3型为防爆型，4型为户外型，5型为推车移动型。“材质符号”栏中T、G、PP、BXG四组字母分别代表：铁、钢、增强聚丙烯、不锈钢(1Cr18Ni9Ti)四种材质。
　　 (2)型号意义举例：
　　　　50　WFB-AD1
　　　　50　吸液口径(mm)　WFB　无密封自吸泵　AD1　性能分类
　　 (3)完整的型号书写方式。假设水泵的要求是：造型为推车移动型，材质为增强聚丙烯，吸液口径为50mm，性能分类为AD1。这台水泵的完整型号为“5PP50WFB-AD1”
　　假设水泵造型是长方形防爆型，其它要求同上，这水泵的完整型号应写为“1.3PP50WFB-AD1”
　　假设水泵造型是圆锥形防爆型，其它要求同上，这水泵的完整型号应写为“2.4PP50WFB-AD1”
　　 (4)水泵的法兰采用中华人民共和国国家标准制造。标准代号GB9115.2-88；GB9115.3-88。非金属材质水泵的法兰压力0.6MPa；金属材质水泵的法兰压力1.0MPa。本公司水泵出厂时，进出液口配一只反法兰。

四、自吸泵产品：WFB型无泄漏自控自吸泵ZH型耐温耐腐无堵塞自吸泵FZB型氟塑料耐酸自吸泵

规格型号specification & model			转速 speed n r/min	流量 capacity Q m3/h	扬程 head H M	配套功率 matched power Kw	允许吸深 allowable suction depth ≤M	吸液口径 suction diameter MM	出液口径 output diameter MM	整机重量 weight Kg
类别代码 category code	材质代号 material	型号 model
1-5	G.PP.BXG	16WFB-A	2900	0.75	8	0.75	2.5	16	10	75
				1.1	6.5
				1.5	5.5
1-5	G.PP.BXG	25WFB-A	2900	3.6	25	3	3.5	25	20	110
1-5	G.PP.BXG	32WFB-A	2900	4.5	13	1.5	3	32	25	99
				6.5	10.5
				9	8
1-5	G.PP.BXG	40WFB-A	2900	6.5	25	4	4	40	32	140
				8.5	23
				10	21
1-5	G.PP.BXG	40WFB-A1	2900	13.5	18	3	4	40	32	140
1-5	G.PP.BXG	40WFB-A2	2900	5	15	2.2	4	40	32	125
				8	13
				10	11
1-5	G.PP.BXG	40WFB-A3	2900	14	8	2.2	4	40	32	125
1-5	G.PP.BXG	50WFB-A	2900	7.5	28	7.5	5	50	40	205
				12.5	26
				15	24.5
1-5	G.PP.BXG	50WFB-A1	2900	10.5	20.5	4	5	50	40	170
1-5	G.PP.BXG	50WFB-AD	1450	5	11	1.5	4	50	40	149
				6.3	10
				7.5	9
1-5	G.PP.BXG	50WFB-AD	1450	10	6	1.5	4	50	40	149
1-4	G.BXG	50WFB-B	2900	10	40	11	5	50	40	215
				11	38
				15	35
1-4	G.PP.BXG	50WFB-B1	2900	7	33	7.5	5	50	40	205
				12	31
				15	29

表（2）

规格型号specification & model			转速 speed n r/min	流量 capacity Q m3/h	扬程 head H M	配套功率 matched power Kw	允许吸深 allowable suction depth ≤M	吸液口径 suction diameter MM	出液口径 output diameter MM	整机重量 weight Kg
类别代码 category code	材质代号 material	型号 model
1-5	G.PP.BXG	50WFB-B2	2900	10	26.5	7.5	5	50	40	185
1-5	G.PP.BXG	50WFB-B3	2900	5	15	2.2	4	50	40	150
				6.4	14
				7.5	12.5
1-4	G.BXG	50WFB-C	2900	8.5	58	15	5	50	40	240
				12	56
				15	54
1-4	G.BXG	50WFB-C1	2900	10	46	11	5	50	40	215
				12	40
1-5	G.PP.BXG	50WFB-CD	2900	5	19	3	4	50		170
				6	18
				8	17
1-4	G.BXG	50WFB-E	2900	7.5	82	18.5	5	50	40	260
				12	80
				15	75
1-4	G.BXG	50WFB-E1	2900	10	68	15	5	50	40	250
				12	62
				15	55
1-5	G.PP.BXG	50WFB-E2	1450	3.5	26	5.5	4	50	40	170
				6.3	25
				7.5	24
1-5	G.PP.BXG	65WFB-A	1450	15	27	7.5	4	65	50	260
				20	26
				25	24
1-5	G.PP.BXG	65WFB-A1	2900	21	20	7.5	4	65	50	260
1-5	G.PP.BXG	65WFB-AD	2900	7	12	3	4	65	50	200
				12	11
				15	9

表（3）

规格型号specification & model			转速 speed n r/min	流量 capacity Q m3/h	扬程 head H M	配套功率 matched power Kw	允许吸深 allowable suction depth ≤M	吸液口径 suction diameter MM	出液口径 output diameter MM	整机重量 weight Kg
类别代码 category code	材质代号 material	型号 model
1-4	G.BXG	65WFB-B	2900	15	41	11	5	65	50	270
				25	38
				30	34
1-5	G.PP.BXG	65WFB-B1	2900	20	26	7.5	5	65	50	250
1-5	G.PP.BXG	65WFB-BD	2900	10	16	5.5	5	65	50	230
				12	14
				15	13
1-4	G.BXG	65WFB-C	2900	15	58	18.5	5	65	50	280
				25	56
				30	52
1-4	G.BXG	65WFB-C1	2900	22	45	15	5	65	50	265
1-5	G.PP.BXG	65WFB-C2	2900	7.5	19	5.5	5	65	50	240
				12.5	18
				15	17
1-4	G.BXG	65WFB-E	2900	15	82	30	5	65	50	450
				25	80
				30	78
1-4	G.BXG	65WFB-E1	2900	21	64	18.5	5	65	50	340
				20	55
1-5	G.PP.BXG	65WFB-E2	1450	7.5	27.5	7.5	5	65	50	280
				12.5	26
				15	24.5
1-4	G.BXG	65WFB-F	2900	15	127	45	5	65	50	485
				25	125
				30	123
1-4	G.BXG	65WFB-F1	2900	18	108	45	5	65	50	485
				21.5	95
				23.5	85

表（4）

规格型号specification & model			转速 speed n r/min	流量 capacity Q m3/h	扬程 head H M	配套功率 matched power Kw	允许吸深 allowable suction depth ≤M	吸液口径 suction diameter MM	出液口径 output diameter MM	整机重量 weight Kg
类别代码 category code	材质代号 material	型号 model
1-4	G.BXG	65WFB-F2	2900	7.5	38	11	5	65	50	270
				12.5	37
				15	36
1-4	G.PP.BXG	65WFB-F3	2900	7	34	7.5	5	65	50	260
				9	30
				12	26
2-4	G.PP.BXG	80WFB-A	2900	30	28	5.5	6	80	65	380
				50	26
				60	24
				70	20
2-4	G.BXG	80WFB-AD	1450	15	11.5	18.5	4	80	65	305
				20	11
				30	10
				38	9
2-4	G.BXG	80WFB-B	2900	40	35	5.5	5	80	65	395
				50	38
				60	35
				65	28
2-4	G.PP.BXG	80WFB-BD	1450	15	15	30	5	80	65	340
				25	14
				30	13
				35	11
2-4	G.BXG	80WFB-C	2900	30	59	7.5	5	80	65	460
				50	55
				60	52
2-4	G.BXG	80WFB-C1	2900	45	38	45	5	80	65	400
				40	46

表（5）

规格型号specification & model			转速 speed n r/min	流量 capacity Q m3/h	扬程 head H M	配套功率 matched power Kw	允许吸深 allowable suction depth ≤M	吸液口径 suction diameter MM	出液口径 output diameter MM	整机重量 weight Kg
类别代码 category code	材质代号 material	型号 model
2-4	G.PP.BXG	80WFB-C2	2900	15	19	7.5	5	80	65	320
				25	18
				30	17
2-4	G.PP.BXG	80WFB-CD	1450	21	14	7.5	5	80	65	340
				25	12
2-4	G.BXG	80WFB-E	2900	30	84	37	5	80	65	480
				50	80
				60	76
2-4	G.BXG	80WFB-E1	2900	30	60	18.5	5	80	65	400
				40	50
2-4	G.PP.BXG	80WFB-E2	2900	15	27	11	5	80	65	380
				25	26
				30	24
2-4	G.PP.BXG	80WFB-E3	2900	15	22	7.5	5	80	65	300
				20	18
2-4	G.BXG	80WFB-F	2900	30	128	55	5	80	65	580
				50	120
				60	110
2-4	G.BXG	80WFB-F1	2900	26	103	45	5	80	65	530
				30	95
				40	80
2-4	G.BXG	80WFB-F2	2900	15	36	11	5	80	65	380
				25	32
				30	30
2-4	G.BXG	80WFB-F3	2900	21	34	11	5	80	65	380
				23	30
				26
